Į komplektą įeina maketavimo plokštė su 830 skylių, maitinimo modulis ir kištukiniai jungiamieji laidai. Šie elementai leidžia sukurti ryšius pačioje plokštėje, taip pat tarp jos ir pradinių rinkinių, tokių kaip Arduino.

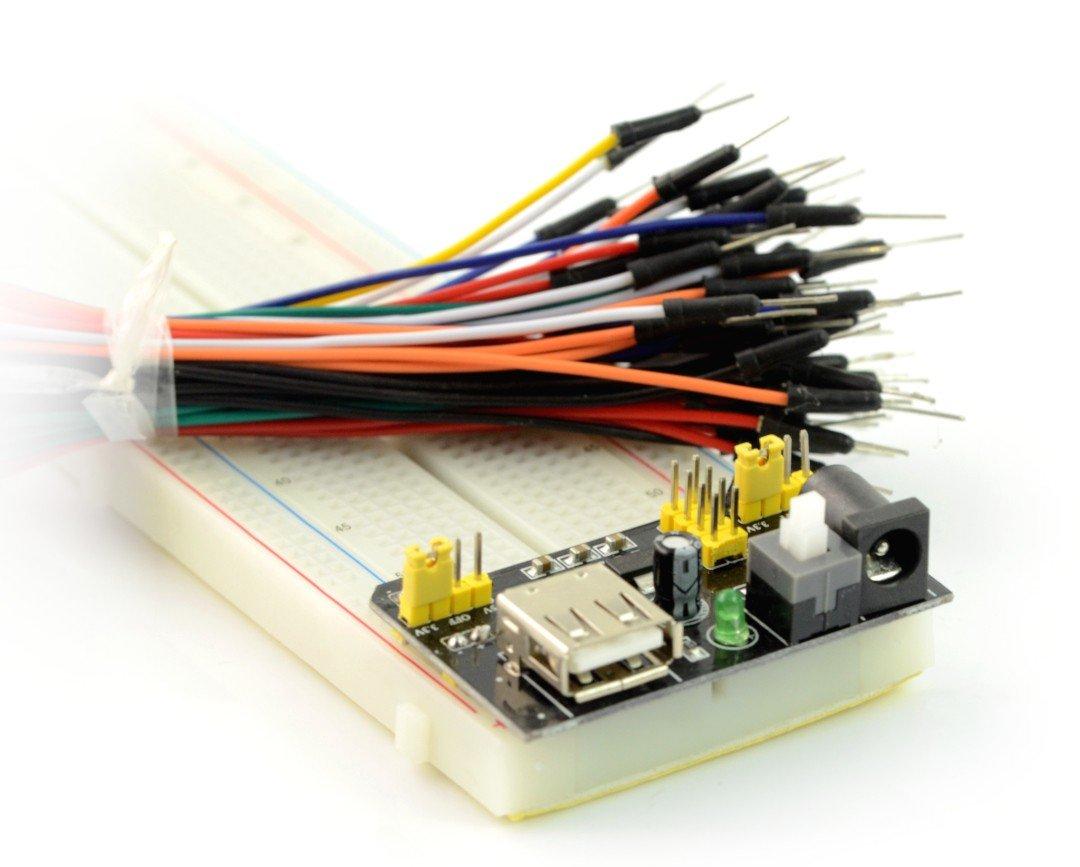

Maitinimo modulis turi galimybę pasirinkti maitinimo įtampą kiekvienam maketavimo plokštės šoniniam elementui naudojant trumpiklius. Vartotojas gali pasirinkti 3,3 V arba 5 V (kiekvienai linijai atskirai). Maitinimo šaltinį taip pat galima prijungti iš jungties, esančios plokštės viduryje, naudojant laidus.

Specifikacijos:

Maketavimo plokštė:

Matmenys: 165 x 53 mm
Skylių skaičius: 830

Maitinimo modulis:

Išėjimo įtampa: 3,3 V arba 5 V
Išėjimo srovė: maks. 700 mA
Įdiegtas įjungimo-išjungimo jungiklis, leidžiantis bet kuriuo metu atjungti maitinimą
LED, rodantis maitinimo prijungimą
A tipo USB išvestis, skirta 5 V maitinimo šaltiniui kitoms grandinėms
Nuolatinės srovės įvestis 5,5 x 2,1 mm, skirta prijungti maitinimo adapterį nuo 6,5 V iki 12 V

Prijungimo laidai:

Skaičius: 65 vnt
Ilgiai:

80 mm - 49 vnt
125 mm - 8 vnt
175 mm - 4 vnt
215 mm - 4 vnt

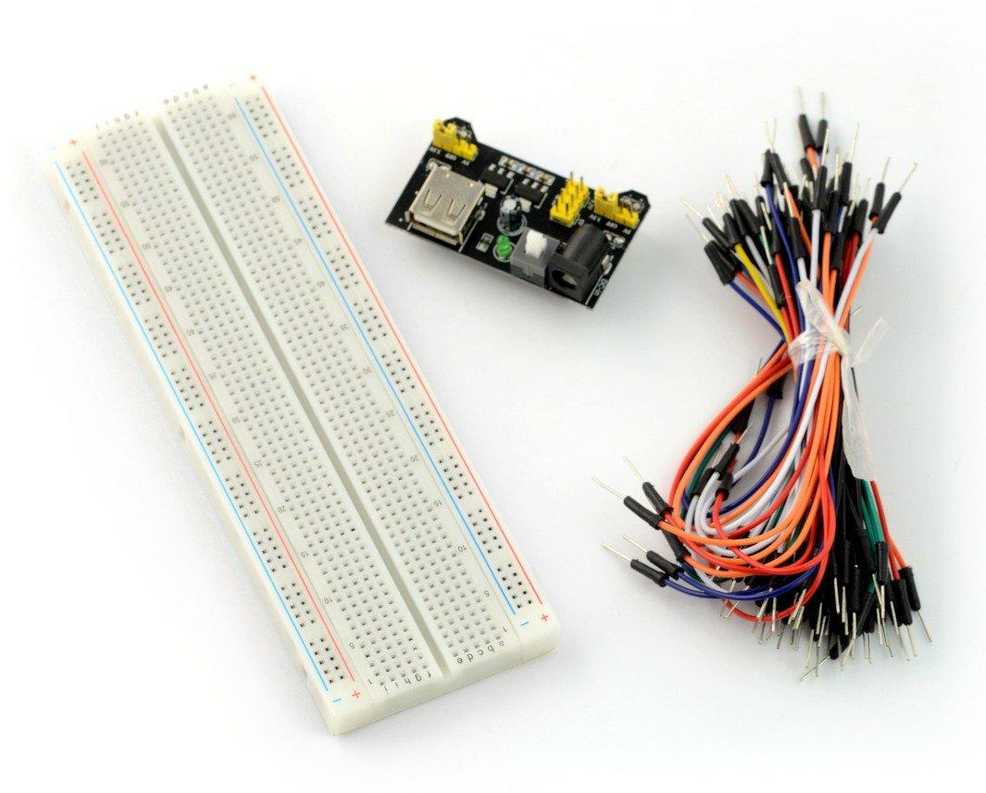

Komplekte:

Maketavimo plokštė 830 skylių
Jungiamieji laidai 65 kištukiniai
Maitinimo modulis 3,3 V 5 V maketavimo plokštėms
