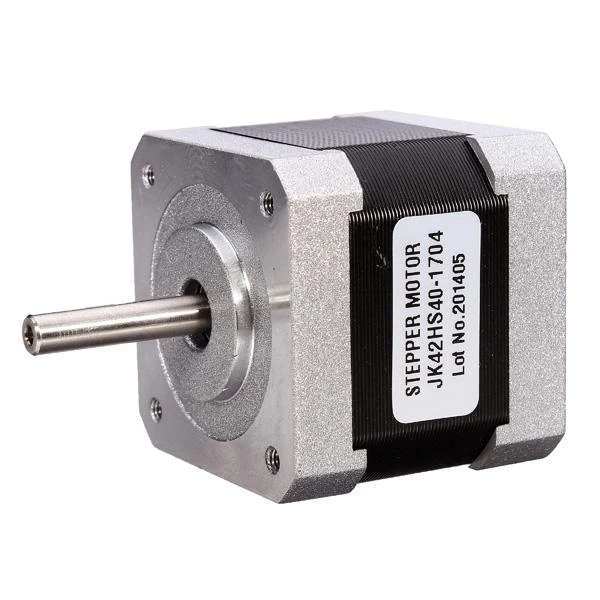

Žingsninis variklis – elektros variklis, kurio ašis apsisuka per daugelį vienodų žingsnių. Toks variklis gali atlikti reikiamą kiekį žingsnių, rotoriui užimant norimą padėtį. Žingsninis variklis keičia elektrinį signalą į reikiamą sukimą ar tiesinį judėjimą

Techniniai duomenys:

200 žingsnių/aps (1,8 °)
Vardinė įtampa: 2.8 V
Apvijos srovė: 1.7 A
Apvijos varža: 1.65 Ω
Induktyvumas: 3.2 mH
Sukimo momentas 4.0 kg*cm (0.4 Nm)
Bipolar (4 laidai)
Veleno skersmuo: 5 mm
Svoris: 280 g
Standard: NEMA 17
Matmenys: 42 x 42 x 40 mm

Žingsninių variklių panaudojimo sritys:

Spausdintuvai
CNC mašinos
3D spausdintuvai
Lazerinės pjaustiklės
Manipuliatoriai

Pastebėjote klaidą prekės aprašyme ar nuotraukų galerijoje? Praneškite mums.

Skaityti daugiau

Skaityti mažiau

Gamintojas Oem
Modelis

AN-06429
Modelio pavadinimas

AN-06429

Atsiliepimų nėra

Atsiliepimų politika

1. Koks sukamasis momentas šiam žingsniniam varikliui?

JK42HS40-1704 žingsninis variklis generuoja 0.4 Nm sukimo momento. Šis sukimo momentas yra pakankamas, kad tiksliai perkeltų įvairius 3D spausdintuvų ar CNC staklių komponentus. Jis idealiai tinka projektams, kuriuose reikia patikimo ir tikslaus sukimosi jėgos perdavimo.

2. Kokiai įtampai skirtas šis NEMA 17 variklis?

Šis OEM žingsninis variklis skirtas 2.8 V vardinei įtampai. Tokia įtampa užtikrina optimalų jo veikimą, kai apvijose teka 1.7 A srovė. Teisingas maitinimo šaltinio parinkimas pagal šį parametrą yra būtinas norint pasiekti visą sukimosi greitį ir momentą.

3. Ar šis modelis tinka 3D spausdintuvų galvutei?

Taip, šis 200 žingsnių per apsisukimą turintis variklis dažnai naudojamas 3D spausdintuvuose. Jo 1.8 laipsnių žingsnis suteikia puikų pozicionavimo tikslumą ekstruderio valdymui. Standartiniai NEMA 17 korpuso matmenys 42x42 mm leidžia lengvai integruoti į daugelį spausdintuvų rėmų.

4. Kiek apvijų turi šis žingsninis variklis?

Variklis yra bipolinio tipo ir turi dvi atskiras apvijas, išvestas į keturis laidus. Tokia 4 laidų konfigūracija reikalauja specialaus valdiklio, galinčio valdyti abi apvijas. Ši konstrukcija leidžia pasiekti didesnį efektyvumą ir sukimo momentą, palyginti su unipoliniais variantais.

5. Kokie yra pagrindiniai šio variklio matmenys?

Korpuso matmenys yra 42 mm x 42 mm, o ilgis – 40 mm. Šis variklis atitinka standartinį NEMA 17 formos faktorių, todėl lengvai montuojamas. Veleno skersmuo yra 5 mm, o bendras svoris – 280 gramų, kas yra tipiška tokio dydžio varikliams.
