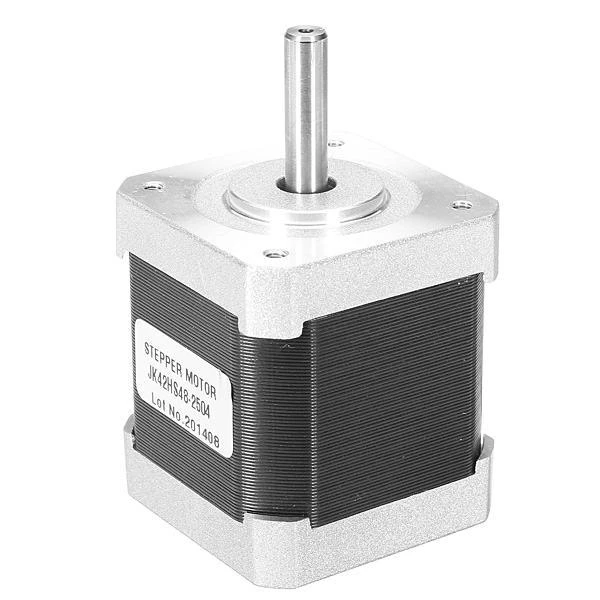

Žingsninis variklis – elektros variklis, kurio ašis apsisuka per daugelį vienodų žingsnių. Toks variklis gali atlikti reikiamą kiekį žingsnių, rotoriui užimant norimą padėtį. Žingsninis variklis keičia elektrinį signalą į reikiamą sukimą ar tiesinį judėjimą.

Techniniai duomenys:

200 žingsnių/aps (1,8 °)
Vardinė įtampa: 3,6 V
Apvijos srovė: 1,2 A
Apvijos varža: 3,3 Ω
Induktyvumas: 3,2 mH
Sukimo momentas 2,8 kg*cm (0,27 Nm)
Unipolar (6 laidai)
Veleno skersmuo: 5 mm
Svoris: 280 g
Standard: NEMA 17
Matmenys: 42 x 42 x 56 mm

Žingsninių variklių panaudojimo sritys:

Spausdintuvai
CNC mašinos
3D spausdintuvai
Lazerinės pjaustiklės
Manipuliatoriai

Pastebėjote klaidą prekės aprašyme ar nuotraukų galerijoje? Praneškite mums.

Skaityti daugiau

Skaityti mažiau

Gamintojas Oem
Modelis

AN-03611
Modelio pavadinimas

AN-03611

* Anksčiau taikyta Varle.lt kaina

Atsiliepimų nėra

Atsiliepimų politika

1. Koks yra šio žingsninio variklio sukimosi žingsnis?

OEM žingsninis variklis JK42HS40-1206 atlieka 200 žingsnių per apsisukimą, o tai atitinka 1,8 laipsnio kampą kiekvienam žingsniui. Šis tikslus poslinkis leidžia valdyti rotorius labai preciziškai. Dėl to šis variklio modelis puikiai tinka automatizuotiems įrenginiams, kuriuose reikalinga aukšta pozicionavimo tikslumas.

2. Kokią įtampą reikia tiekti varikliui?

Vardinė šio žingsninio variklio maitinimo įtampa yra 3,6 volto. Toks parametras nurodo optimalią darbinę įtampą, kai variklis pasiekia nurodytas charakteristikas. Tinkamai parinkus valdiklį ir maitinimo šaltinį, užtikrinamas stabilus veikimas ir pasiekiamas reikiamas sukimo momentas.

3. Ar šis variklis tinka 3D spausdintuvui?

Taip, šis NEMA 17 standarto variklis yra plačiai naudojamas asmeniniuose 3D spausdintuvuose. Jo sukimosi momentas 2,8 kg*cm užtikrina pakankamą jėgą slankiklio ar ekstruderių pavaroms. Standartiniai matmenai ir tvirtinimo angos leidžia lengvai montuoti į daugelį įrenginių.

4. Kaip jungiamas šešių laidų žingsninis variklis?

Šis modelis yra unipolarinis ir turi šešis išvadus. Ši konfigūračia leidžia prijungti variklį prie valdiklio keliais būdais, įskaitant bipolarinį režimą su pusėmis apvijomis. Laidų išvadai palengvina įvairių valdymo schemų įgyvendinimą, suteikiant lankstumo projektuojant mechanizmą.

5. Kokio veleno skersmens galima tikėtis?

Šio žingsninio variklio veleno skersmuo yra 5 milimetrai. Šis standartinis dydis atitinka daugumą mašinų komponentų, tokių kaip movos arba movos sankaba. Toks velenas gali perduoti reikiamą sukimo momentą įvairioms prijungtoms detalėms be papildomo stiprinimo.
