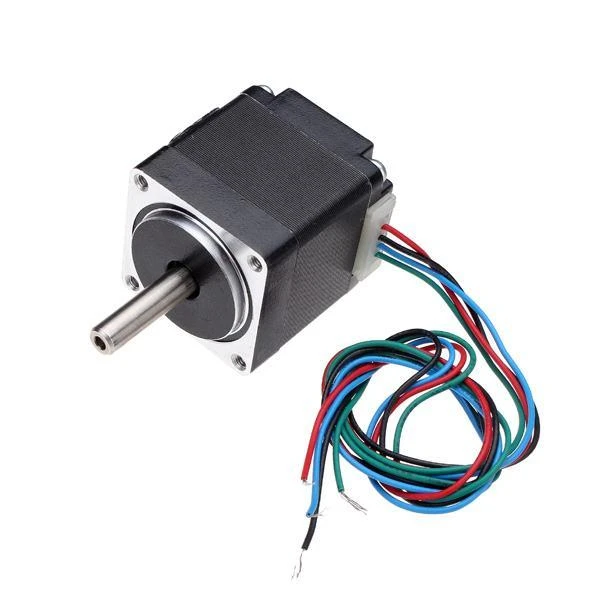

Žingsninis variklis – elektros variklis, kurio ašis apsisuka per daugelį vienodų žingsnių. Toks variklis gali atlikti reikiamą kiekį žingsnių, rotoriui užimant norimą padėtį. Žingsninis variklis keičia elektrinį signalą į reikiamą sukimą ar tiesinį judėjimą.

Techniniai duomenys:

200 žingsnių/aps (1,8 °)
Vardinė įtampa: 3,8 V
Apvijos srovė: 670 mA
Apvijos varža: 5,6 Ω
Induktyvumas: 3,4 mH
Sukimo momentas 0,6 kg*cm (0,058 Nm)
Bipolar (4 laidai)
Veleno skersmuo: 5 mm
Svoris: 110 g
Standard: NEMA 11
Matmenys: 28 x 28 x 32 mm

Žingsninių variklių panaudojimo sritys:

Spausdintuvai
CNC mašinos
3D spausdintuvai
Lazerinės pjaustiklės
Manipuliatoriai

Pastebėjote klaidą prekės aprašyme ar nuotraukų galerijoje? Praneškite mums.

Skaityti daugiau

Skaityti mažiau

Gamintojas Oem
Modelis

AN-03604
Modelio pavadinimas

AN-03604

* Anksčiau taikyta Varle.lt kaina

Atsiliepimų nėra

Atsiliepimų politika

1. Koks yra šio žingsninio variklio sukimosi tikslumas?

Šis OEM žingsninis variklis pasižymi 1,8 laipsnio žingsniu, kas atitinka 200 žingsnių per apsisukimą. Šis aukštas padėties tikslumas leidžia tiksliai kontroliuoti veleno sukimąsi. Jis puikiai tinka automatizuotoms sistemoms, reikalaujančioms precizinio kampinio judesio, pavyzdžiui, 3D spausdintuvams ar CNC įrenginiams.

2. Kokią įtampą reikia tiekti varikliui?

Vardinė šio žingsninio variklio darbinė įtampa yra 3,8 volto. Šis parametras yra svarbus parenkant tinkamą maitinimo šaltinį ar valdiklio schemą. Teisinga įtampa užtikrina stabilų ir efektyvų variklio veikimą, išvengiant perkaitimo ar nepakankamo sukimo momento.

3. Kaip prijungti šį keturių laidų variklį?

Variklis yra bipolinis ir turi keturis išvadus. Tai reikalauja naudoti specialų H tiltelio tipo valdiklį, galintį keisti srovės kryptį apvijose. Toks prijungimo būdas suteikia gerą našumą ir leidžia pilnai valdyti sukimąsi. Būtina atidžiai suderinti laidus su valdiklio instrukcijomis.

4. Koks yra jo sukimo momento dydis?

Maksimalus sukimo momentas yra 0,6 kg*cm, arba 0,058 niutonmetro. Šios jėgos pakanka perkelti lengvas mechanines sistemas ar pavaras. Ši charakteristika nulemia, kokią apkrovą variklis gali stumti ar traukti, todėl svarbu ją įvertinti projektuojant mechaninę konstrukciją.

5. Kokie yra šio variklio fiziniai matmenys?

Korpuso matmenys yra 28 x 28 x 32 milimetrai, o veleno skersmuo – 5 mm. Šis standartinis NEMA 11 dydis leidžia lengvai integruoti variklį į daugelį kompaktų projektų ir montavimo konsolių. Nedidelis svoris (110 g) taip pat palengvina jo naudojimą nešiojamuose įrenginiuose.
