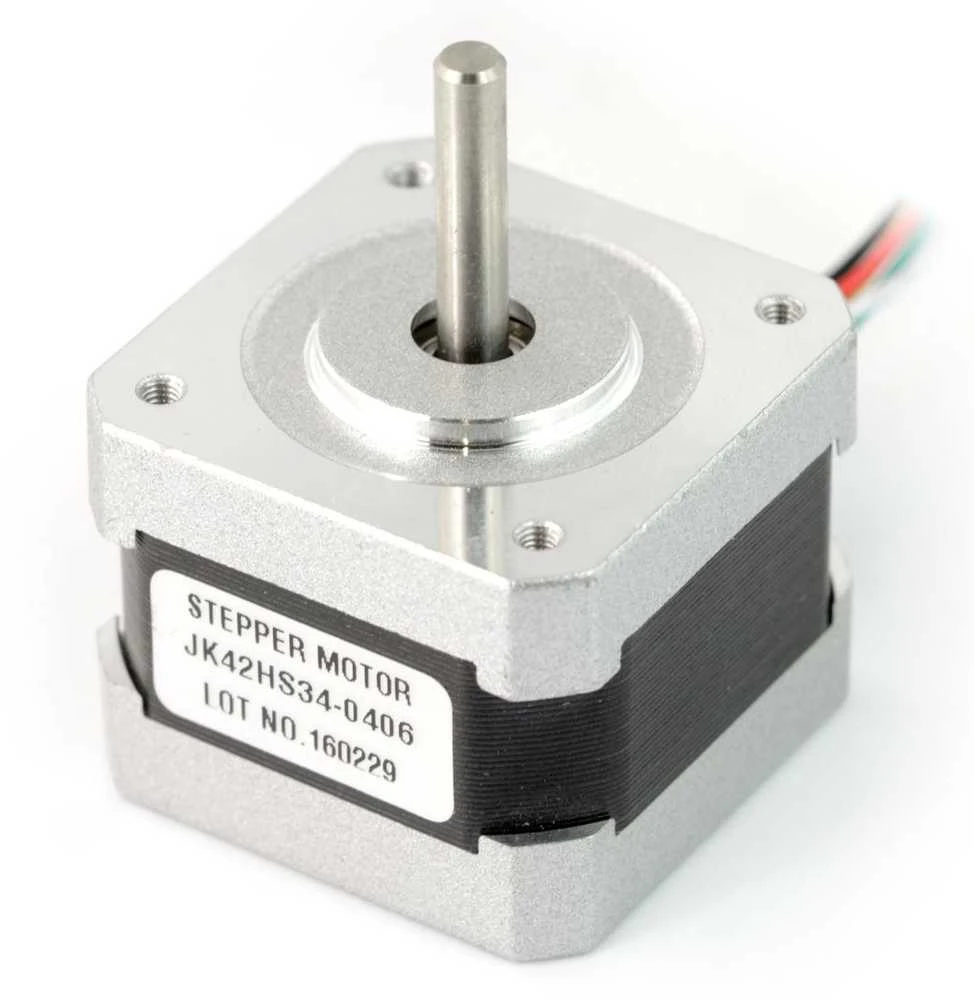

Oem Žingsninis variklis 42HS34-0406...

Turite Varlės paskyrą?

Prisijunkite, kad pamatytumėte krepšelio turinį

Prisijungti

Atsiimkite parduotuvėje 0 €

Atsiimkite paštomatuose nuo 1.³⁹ €

Pristatymas į namus nuo 3.⁹⁰ €

A stepper motor, also known as step motor or stepping motor, is a brushless DC electric motor that divides a full rotation into a number of equal steps. The motor's position can then be commanded to move and hold at one of these steps without any position sensor for feedback (an open-loop controller), as long as the motor is carefully sized to the application in respect to torque and speed.

Techniniai duomenys:

200 žingsnių/aps (1,8 °)
Vardinė įtampa: 10 V
Apvijos srovė: 0,4 A
Apvijos varža: 24 Ω
Induktyvumas: 15 mH
Sukimo momentas 1,6 kg*cm (0,15 Nm)
Bipolar (4 laidai)
Veleno skersmuo: 5 mm
Svoris: 220 g
Standard: NEMA 17
Matmenys: 42 x 42 x 34 mm

Žingsninių variklių panaudojimo sritys:

Spausdintuvai
CNC mašinos
3D spausdintuvai
Lazerinės pjaustiklės
Manipuliatoriai

Pastebėjote klaidą prekės aprašyme ar nuotraukų galerijoje? Praneškite mums.

Skaityti daugiau

Skaityti mažiau

Gamintojas Oem
Modelis

AN-11621
Modelio pavadinimas

AN-11621

Atsiliepimų nėra

Atsiliepimų politika

1. Koks yra OEM žingsninio variklio 42HS34 sukimo momentas?

Šis NEMA 17 standarto žingsninis variklis generuoja 1,6 kg*cm sukimo momentą, kas yra lygu 0,15 Nm. Tokio stiprumo pakanka daugeliui tikslaus pozicionavimo užduočių, pavyzdžiui, mažiems 3D spausdintuvams ar CNC pjaustytuvams. Variklis gali užtikrinti stabilų ir tikslų judesį be papildomos grįžtamojo ryšio sistemos.

2. Kokią įtampą reikia tiekti šiam žingsniniam varikliui?

Vardinė šio žingsninio variklio darbinė įtampa yra 10 voltų. Apvijos varža yra 24 omai, o vardinė srovė – 0,4 ampero. Teisingai parinkus maitinimo šaltinį ir valdiklį, užtikrinamas efektyvus ir patikimas variklio veikimas. Tai svarbu projektuojant energiją taupančias sistemas.

3. Ar šis žingsninis variklis tinka 3D spausdintuvui?

Taip, šis 42 mm formos faktoriaus variklis yra puikus pasirinkimas 3D spausdintuvų ašims valdyti. Jo 1,8 laipsnio žingsnio kampas ir 200 žingsnių per apsisukimą rezoliucija užtikrina labai tikslų ekstruderio ar stalo pozicionavimą. Tai leidžia gauti aukštos kokybės spausdinimo rezultatus.

4. Kokio tipo valdiklis reikalingas šiam varikliui?

Šiam žingsniniam varikliui reikalingas bipolarinis valdiklis, nes jis turi keturis išvadus. Toks valdymo būdas leidžia pasiekti didesnį efektyvumą ir sukimo momentą, palyginti su unipolariniais variantais. Valdiklis turi generuoti tinkamus impulsus, kad būtų galima valdyti kiekvieną žingsnį.

5. Kokie yra šio žingsninio variklio matmenys?

Šio žingsninio variklio korpuso matmenys yra 42 x 42 x 34 milimetrai, o veleno skersmuo – 5 mm. Tokie standartiniai NEMA 17 matmenys palengvina jo integravimą į įvairias mechanines konstrukcijas. Variklio svoris yra 220 gramų, todėl jis netrukdo judėti lengvoms sistemoms.
