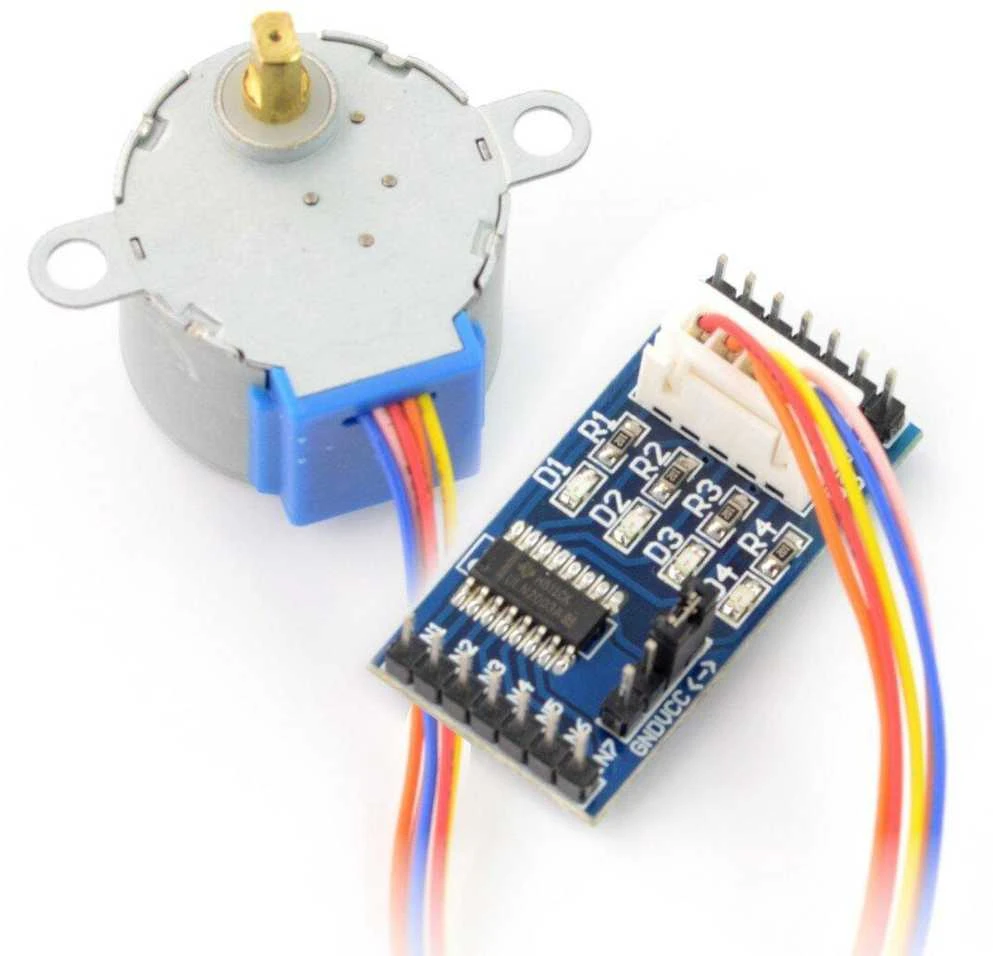

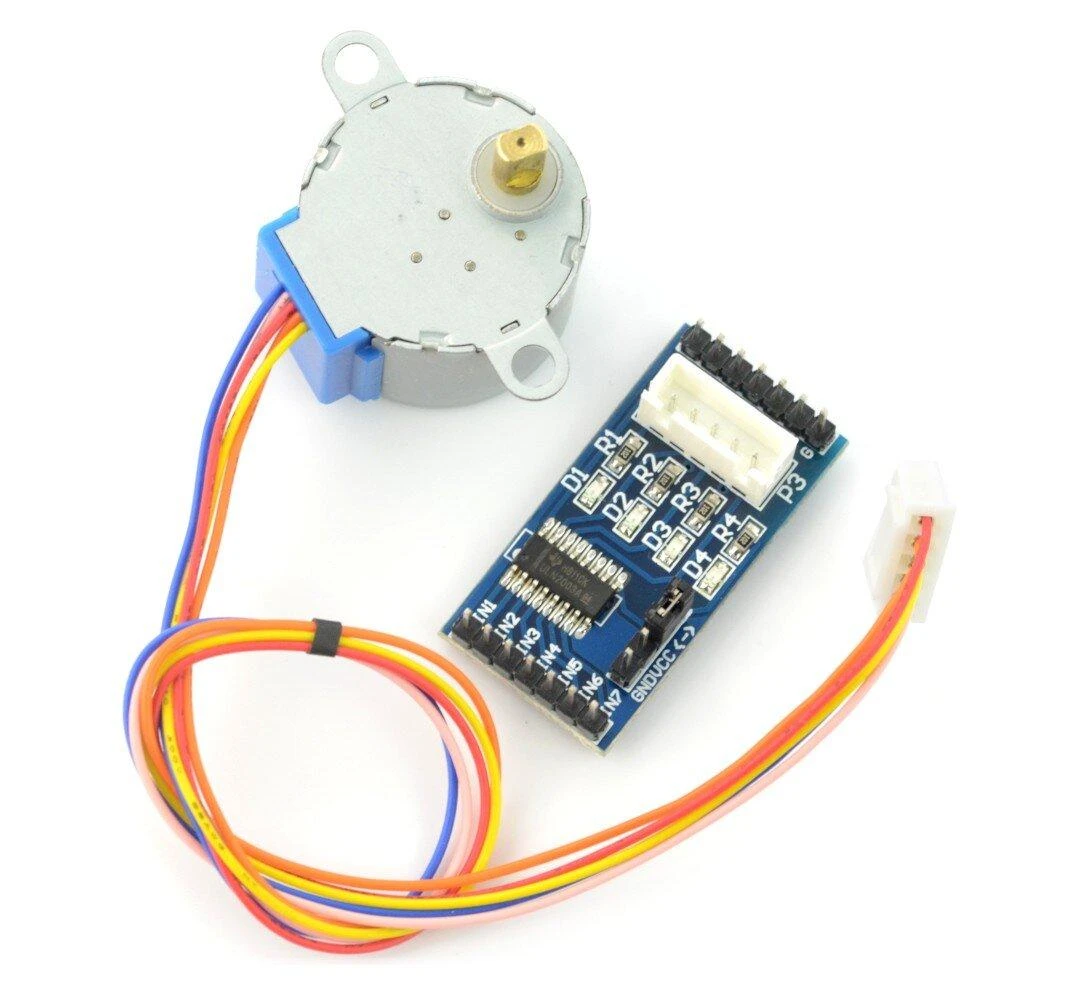

Oem Žingsninis variklis 28BYJ-48 5V/0.1A/0.03Nm su ULN2003 valdikliu

Varlė kodas 24269653
Liko tik: 5+ vnt.

Pardavėjas Varle.lt

4.5

Oem Žingsninis variklis 28BYJ-48 5V/0.1A/0.03Nm su ULN2003 valdikliu

Varlė kodas 24269653
Liko tik: 5+ vnt.

Pardavėjas Varle.lt

4.5

8.⁰¹ €

Pasirinkite kiekį

Į krepšelį 8.⁰¹ €

Turite klausimų apie prekę? Padėsime!

8.⁰¹ €

Į krepšelį

Atsiimkite parduotuvėje 0 €

Vilniuje, Ukmergės g. 241liepos 29 d. 0 €
Kituose miestuoseliepos 30 d. 0 €

Atsiimkite paštomatuose nuo 1.⁹⁹ €

LP Express paštomate liepos 30 d. 1.⁹⁹ €
Omniva paštomate liepos 30 d. 2.⁴⁹ €
DPD paštomate liepos 30 d. 2.⁴⁹ €
Venipak paštomate liepos 30 d. 2.⁴⁹ €
SmartPosti paštomate liepos 30 d. 2.⁵⁰ €

Pristatymas į namus nuo 3.⁹⁹ €

Pristatymas LPexpress kurjeriu liepos 30 d. 3.⁹⁹ €
DPD kurjeriu liepos 30 d. 3.⁹⁹ €

*Užsakymo terminai yra preliminarūs

8.⁰¹ €

Pasirinkite kiekį

Į krepšelį 8.⁰¹ €

Turite klausimų apie prekę? Padėsime!

Gauk liepos 29 d. Visi pristatymo būdai

Aprašymas

Penkių laidų žingsninis variklis su valdikliu Darlington luste. Jis turi integruotą 64:1 pavarų perdavimo skaičių, maitinamas 5 V įtampa ir vienai ritei naudoja 100 mA srovę. Laikymo sukimo momentas prie krumpliaračiu yra 0,3 kg/cm (0,03 Nm). Išėjime yra 5 mm skersmens velenas.

Specifikacijos:

Žingsninis variklis:

Nominali įtampa: 5 V
Srovės suvartojimas vienai ritei: 100 mA
Santykis: 64:1
Ritės varža: 50 Ω
Laikymo sukimo momentas prie pavarų dėžės išėjimo: 0,3 kg/cm (0,03 Nm)
Išėjimai: penki laidai
Veleno skersmuo: 5 mm
Svoris: 35 g
Atstumas tarp tvirtinimo angų: 35 mm
Matmenys: 28 x 19 mm (be veleno)

Valdiklis:

Darbinė įtampa: 5 V
Grandinė: ULN2003
Jungtis suderinama su pateiktu varikliu
Šviesos diodai, rodantys esamą fazę
Septyni įvesties kaiščiai - IN1 ... IN7
Plokštės matmenys: 40 x 20 mm

Pastebėjote klaidą prekės aprašyme ar nuotraukų galerijoje? Praneškite mums.

Skaityti daugiau

Skaityti mažiau

ChatGPT

Dirbtinio intelekto nuomonė

4 2023-07-20

Oem Žingsninis variklis 28BYJ-48 5V/0.1A/0.03Nm su ULN2003 valdikliu yra labai patogus ir naudingas įrenginys.

Pliusai: Lengva valdymo sistema su ULN2003 valdikliu Mažas energijos suvartojimas - tik 5V/0.1A Tvirtas variklio sukimo momentas - 0.03Nm

Minusai: Nėra integruoto greičio reguliavimo

Specifikacija

Gamintojas Oem
Modelis

AN-12807
Modelio pavadinimas

AN-12807

Šią prekę rasite filtruose

Gamintojas Oem

Atsiliepimai (0)

Atsiliepimų nėra

Atsiliepimų politika

Dažniausiai užduodami klausimai

1. Koks sukimo momentas ir pavarų santykis OEM žingsninio variklio?

Šis penkių laidų žingsninis variklis turi 64:1 pavarų santykį ir 0,3 kg/cm sukimo momentą prie krumpliaračio. Dėl aukšto reduktoriaus santykio, jis tinka projektams, reikalaujantiems didelio tikslumo ir jėgos esant mažam greičiui. Variklio veleno skersmuo yra 5 mm.

2. Kaip maitinti šį žingsninį variklį su valdikliu?

Variklio ir valdiklio plokštės maitinimo įtampa yra 5 V. Viena ritė sunaudoja 100 mA srovės. Valdiklis naudoja ULN2003 grandinę, kuri leidžia tiesiogiai valdyti variklį iš mikrokontrolerio. Valdymui skirti įvesties kaiščiai yra pažymėti IN1...IN7.

3. Kokie yra šio variklio su valdikliu tvirtinimo matmenys?

Paties žingsninio variklio korpuso matmenys yra 28 x 19 mm, o tvirtinimo angos yra 35 mm atstumu viena nuo kitos. Prie jo prigaminta valdymo plokštė yra 40 x 20 mm dydžio. Šie kompaktūs matmenys palengvina įmontavimą į įvairius konstrukcinius projektus.

4. Ar valdiklio plokštė turi būsenos indikaciją?

Taip, valdiklio plokštėje yra integruoti šviesos diodai, rodantys aktyvią variklio ritės fazę. Ši vizualinė indikacija padeda programuojant ir derinant projektą, nes leidžia matyti, kurios ritės šiuo metu yra įjungtos. Tai patogus derinimo ir klaidų paieškos įrankis.

5. Kokia yra ritės varža ir ką ji reiškia?

Kiekvienos šio reduktoriaus variklio ritės varža yra 50 Ω. Ši specifikacija svarbi apskaičiuojant reikiamą maitinimo šaltinį ir valdymo parametrus. Didesnė varža sumažina srovės suvartojimą, o tai gali būti naudinga projektams su ribotu maitinimu.
