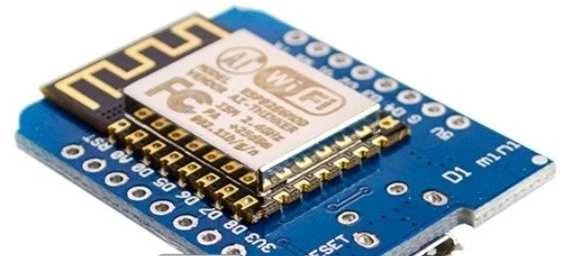

Oem WiFi modulis ESP8266 ESP12 Wemos D1 mini V2 + Micro USB programuotojas CH340

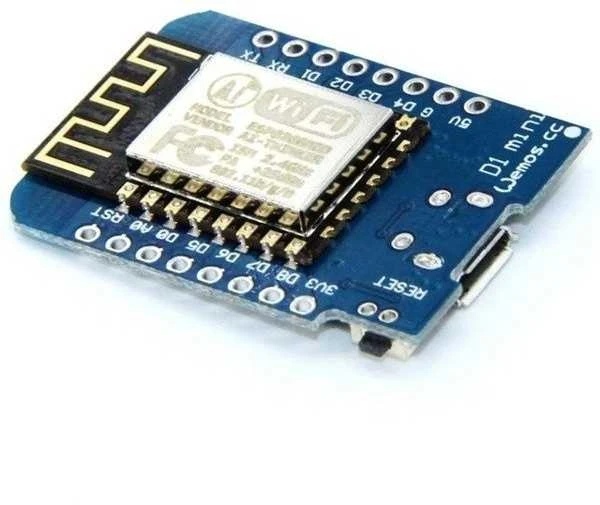

ESP8266 ESP-12 D1 MINI WeMos WiFi modulis

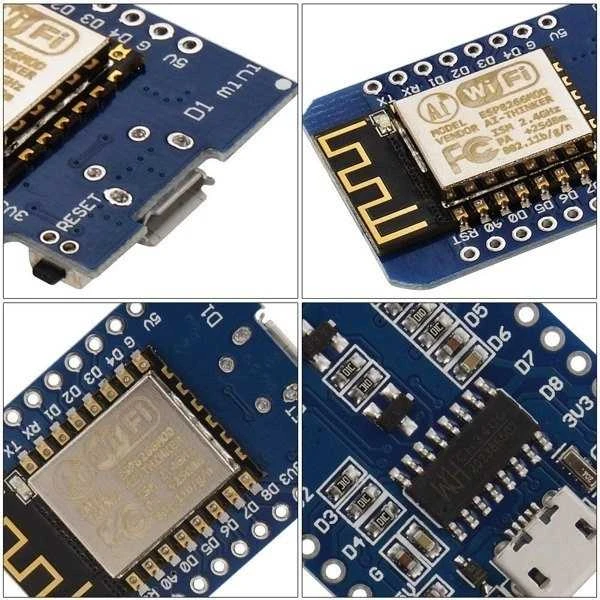

WeMos D1 MINI modulis yra pagrįstas ESP12 lustu ir turi 11 GPIO kaiščių. Jis veikia su Wifi 802.11 b/g/n standartu 2,4 GHz dažniu.

Šis įrenginys gali būti naudojamas kaip keitiklis, leidžiantis prijungti mikrovaldiklį prie Wi-Fi arba kaip atskiras ir nepriklausomas valdiklis (atskiras įrenginys).

ESP12 turi 4 MB „Flash“ atmintį. Programuoti modulį galima naudojant LUA scenarijus, Arduino IDE ir AT komandas.

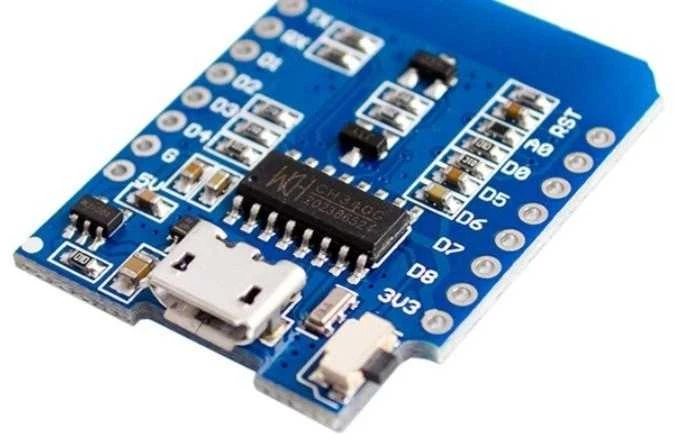

Plokštėje yra lituojamas CH340 programuotojas (tvarkyklę galite atsisiųsti žemiau) ir Micro USB jungtį, todėl moduliui programuoti mums nereikia jokių papildomų elementų.

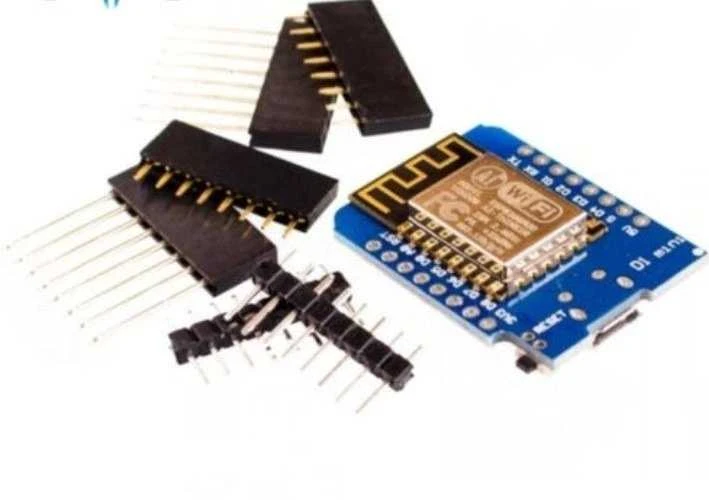

Į komplektą įeina 3 aukso jungčių tipai litavimui: 2x auksinės juostelės jungtis, 2x trumpas auksinis lizdas, 2x auksinis prailginamasis lizdas.

Mūsų pasiūlyme yra specialus OLED 20126 ekranas, skirtas naudoti su ESP moduliu ekrano pavidalu. Tai leidžia dar lengviau ir greičiau prijungti ir įdiegti ekraną prie projekto.

• Dažnis: 2,4 GHz
• „WiFi“ standarto palaikymas: 802.11 b, g, n
• Veikimo režimai:
  • AP (prieigos taškas)
  • STA (atskiras)
  • AP+STA
• Saugumas:
  • WPA
  • WPA2
• AT komandos
• Smeigtukai:
  • 9 x GPIO – skaitmeniniai įėjimai/išėjimai
  • 1 x ADC įvestis – skaitmeninis-analoginis keitiklis
  • 1 x UART (TX, RX) - bendravimui, pvz. su Arduino
• Maitinimo įtampa: 5V - įmontuotas įtampos stabilizatorius
• Energijos suvartojimas ramybės būsenoje: Pirm. 10µA
• Surinkimas: SMD/THT:
  • Skylės skersmuo: 0,9 mm
  • Smeigtuko žingsnis: 2 mm
• Ant PCB yra antena
• Ekranuotas modulis
• Integruotas RESET mygtukas
• Matmenys: 26 x 34 mm

• ESP8266 ESP-12 WiFi modulis - WeMos D1 MINI - 1 vnt.

• ESP8266 Wiki puslapis
• Arduino programos pavyzdys
• Arduino programa ESP-01 (taip pat veikia su visais ESP moduliais)
• ESP8266 bendruomenės forumas
• ESP8266 modulių palyginimas
• CH340 valdiklis
