0-100V voltmetras ir 10A ampermetras su šuntu

apibūdinimas

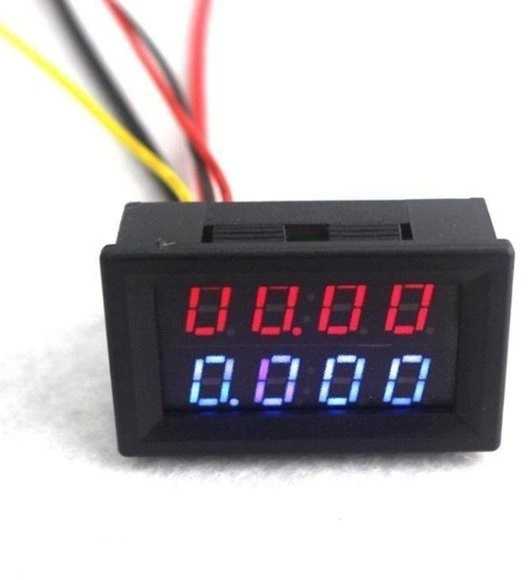

Universalus skydinis matuoklis su įmontuotu šuntu. Skaitmeninis voltmetras matuoja nuo 0 iki 100 V, o ampermetras - nuo 0 iki 10 A. Reikšmės rodomos tame pačiame ekrane 4 skaitmenų tikslumu. Raudona spalva rodo voltmetro rezultatą, o mėlyna – ampermetro rezultatą. Matuoklis turi du potenciometrus, kad galėtumėte sukalibruoti voltmetro rodmenis ir kalibruoti srovės rodmenis. Jei skaitiklis ir imtuvas maitinami iš vieno šaltinio, nejunkite juodo maitinimo laido nuo 3 kontaktų jungties. Patogus būdas savo prietaise pasidaryti skaitiklį.

Techniniai duomenys

Skaitiklio maitinimo įtampa: DC 4,5V - 30V
Matavimas:
- srovė 0-10A DC
- įtampa 0-100V DC
Skaitmenų dydis: LED 0,28 colio
Atnaujinimo dažnis 500 ms / 1 matavimas
Matavimo tikslumas: 1 %
Matavimo skiriamoji geba:
Darbinė temperatūra -10* iki 65*C
matmenys 48 x 29 x 28 mm
Montavimo angos matmenys: 45 x 26 mm

Kabelių lizdai

ploni laidai
- - raudona - skaitiklio maitinimo šaltinis (maks. 30 V)
- - juoda - GND maitinimo šaltinio įžeminimas
- - geltona - įtampos matavimas. Kai maitinama iki 30V, galima prijungti ploną raudoną. Kai maitinimo įtampa viršija 30 V, izoliuokite ir prijunkite tik prie imtuvo.
Stori laidai:
- juodo šunto įėjimas – srovės matavimas
- raudono šunto išėjimas – srovės matavimas

DĖMESIO!!!

Jei ampermetras rodo bet kokias reikšmes po maitinimo šaltinio prijungimo be apkrovos, vielos gabalėliu arba pincetu sutrumpinkite du geltonai nuotraukoje nurodytus taškus, kad kalibruotumėte.
