Vieno prisilietimo jutiklis TTP223 - Arduino jutiklinis jutiklis

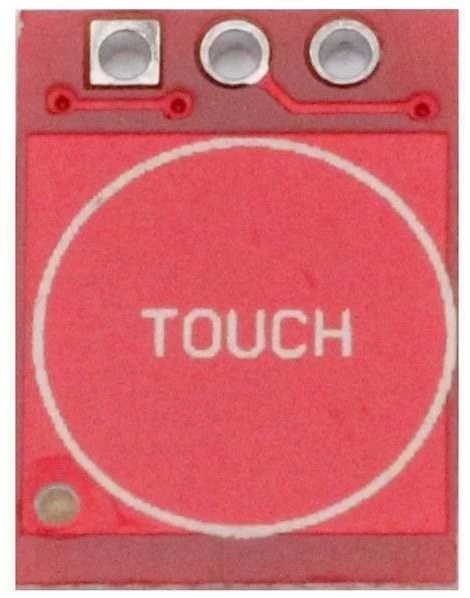

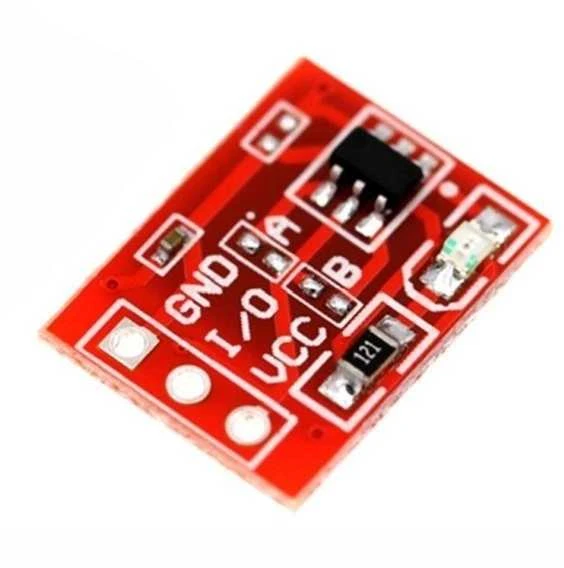

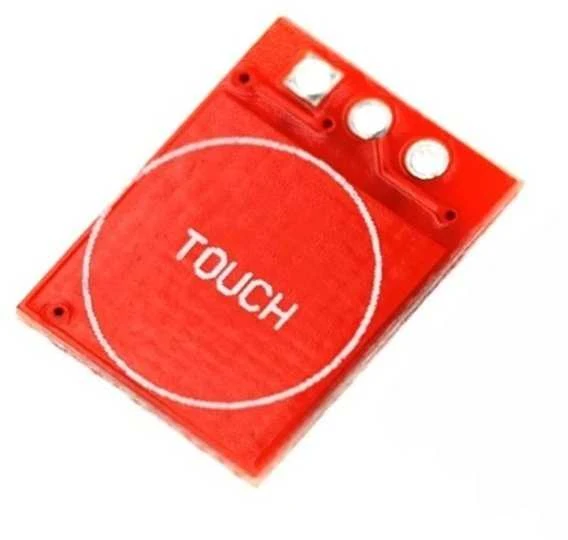

Vieno prisilietimo jutiklis TTP223 luste yra jutiklinio mygtuko modulis. Modulis siunčia signalą, kai paliečiame mygtuko lauką „TOUCH“. Palietus mygtuką, į išvestį siunčiamas signalas ir užsidega plokštėje įmontuotas šviesos diodas.

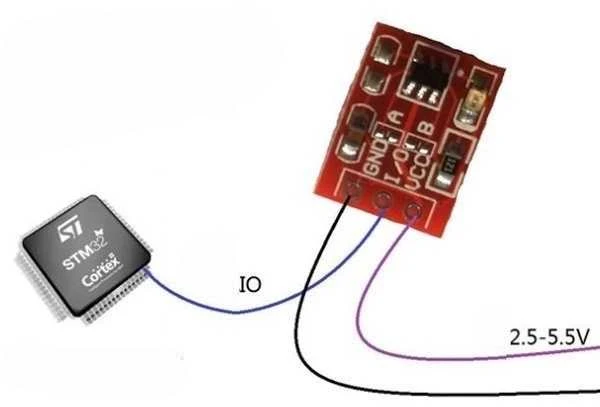

Palietus pasirinktą PCB lauką, modulis siunčia aukštą būseną į SIG kaištį. Pagal numatytuosius nustatymus būsena yra žema (jokio prisilietimo neaptikta).

Jis gali būti naudojamas kaip fizinio kontakto detektorius, jungiklis, klaviatūra ir kt.

Prekės savybės

Mažas energijos suvartojimas.
LED lemputė rodo, kai mygtukas paliečiamas.
Greitas reakcijos laikas apie 60 ms.
Naudoti projektuose: Arduino, AVR, PIC ir kt.

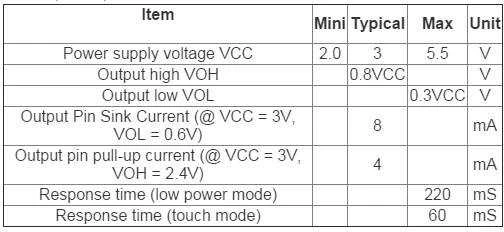

Techniniai duomenys

Maitinimas 2 - 5,5V DC
Naudojamas lustas: TTP223
Reakcijos laikas: 60ms
Signalo šviesos diodas
Jutiklio jautrumas priklauso nuo C1 talpos vertės, kuo mažesnė vertė, tuo didesnis modulio jautrumas
PCB matmenys: 14mm x 11mm

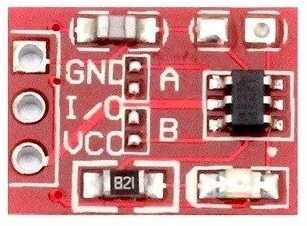

Trigerio nustatymo režimas: (1->trumpas, 0->ne trumpas)

AB=00: aukšto lygio TTL išvestis be užrakto,
AB=01: TTL savaime užsifiksuojantis aukštas lygis (būsenos atmintis)
AB = 10: žemo lygio TTL išėjimas be užrakinimo,
AB = 11: TTL savaime užsifiksuojantis žemas lygis (būsenos atmintis)

Įskaitant

Vieno prisilietimo jutiklis TTP223 - 1 vnt.
