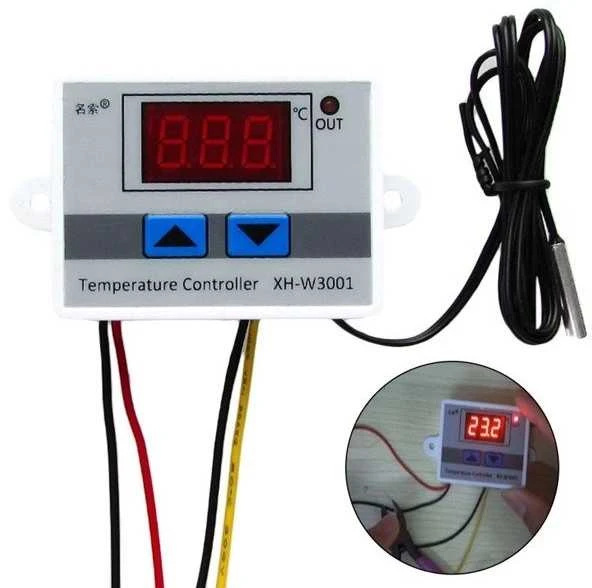

XH-W3001-12VDC šildytuvų valdiklis su temperatūros jutikliu yra sprendimas, naudojamas daugelyje projektų, kur reikia kontroliuoti oro temperatūrą, pvz. pirtyse ar namuose. Termostatas turi raudoną LED ekraną, kuriame rodoma nustatyta ir esama temperatūros. Didelis prietaiso privalumas yra platus matavimo diapazonas: nuo -50°C iki 110°C.

Techniniai duomenys ir savybės:

Integruotas vandeniui atsparus jutiklis NTC10K su kabeliu
Jutiklio kabelio ilgis: ~100 cm.
Išėjimas: relė - schema pateikta ant korpuso
Temperatūros matavimo diapazonas: nuo -50°C iki 110°C
Maksimali relės apkrovos srovė: 1500W
Matavimo paklaida: ± 0,1°C
Reguliavimo tikslumas: 0,1 ° C
Maitinimas: 12V
Tiekiama įtampa ir srovė: 10A 12VDC
Viso prietaiso matmenys: 60x45x30mm

Valdymas:

Norėdami nustatyti viršutinį temperatūros diapazoną, palaikykite paspaudę rodyklę aukštyn, tada rodyklėmis aukštyn ir žemyn nustatykite norimą temperatūrą. Po kurio laiko termostatas grįžta į esamą temperatūrą, išsaugodamas nustatymą. Apatinis diapazonas nustatomas analogiškai laikant rodyklę žemyn. Nustačius diapazoną, rekomenduojama restartuoti įrenginį, kelioms sekundėms atjungiant maitinimą.

Programavimas:

Prie valdiklio prijungto įrenginio įjungimo temperatūros nustatymas (paleisti):

Laikykite nuspaudę mygtuką ^ 3 sekundes, kad įjungtumėte temperatūros redagavimo režimą – ekranas turėtų pradėti mirksėti. Redagavimo režimu galite nustatyti norimą temperatūrą naudodami ^ ir ˇ mygtukus. Nustačius temperatūrą, nelieskite mygtukų 3 sekundes, kad išsaugotumėte nustatytą temperatūrą.

Prie valdiklio prijungto įrenginio išjungimo temperatūros nustatymas (stop):

Laikykite nuspaudę mygtuką 3 sekundes, kad įjungtumėte temperatūros redagavimo režimą – ekranas turėtų pradėti mirksėti. Redagavimo režimu galite nustatyti norimą temperatūrą naudodami ^ ir ˇ mygtukus. Nustačius temperatūrą, nelieskite mygtukų 3 sekundes, kad išsaugotumėte nustatytą temperatūrą.

Norėdami patikrinti nustatytą įjungimo temperatūrą (pradžios) arba tikslinę temperatūrą (stop), vieną kartą paspauskite arba mygtuką.

Pradžios temperatūra ^ START žemesnė nei sustabdymo temperatūra ˇ STOP – ŠILDYMO REŽIMAS

Įjungimo temperatūra ^START aukštesnė nei išjungimo temperatūra ˇSTOP - COOLING MODE.

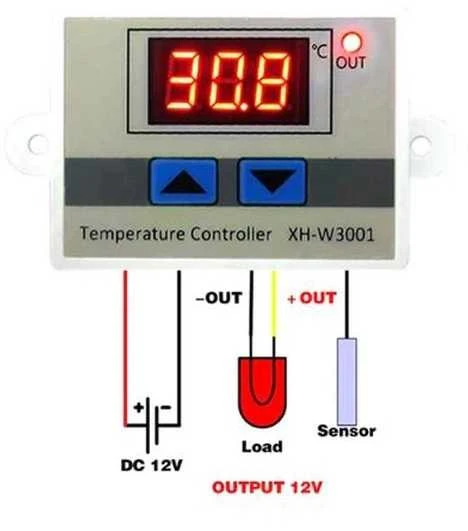

Raudonas laidas: galia (juoda - neutrali).

Geltonas laidas: imtuvas, kurio veikimą turi valdyti termostatas (juodas – neutralus).

Pastebėjote klaidą prekės aprašyme ar nuotraukų galerijoje? Praneškite mums.

Skaityti daugiau

Skaityti mažiau

Gamintojas Oem
Modelis

ABC-9702
Modelio pavadinimas

ABC-9702

* Anksčiau taikyta Varle.lt kaina

Atsiliepimų nėra

Atsiliepimų politika

1. Kokį matavimo diapazoną turi XH-W3001 termostatas?

Šis valdiklis turi labai platų temperatūros matavimo diapazoną, kuris yra nuo -50°C iki +110°C. Toks įrangos darbinis intervalas leidžia jį naudoti įvairiose sąlygose, pavyzdžiui, stebėti šaldymo sistemas arba valdyti patalpų šildymą. Prietaisas tinka projektams, reikalaujantiems tikslaus reguliavimo tiek žemoje, tiek aukštoje temperatūroje.

2. Ar šis prietaisas tinka pirties temperatūrai valdyti?

Taip, šis termoreguliatorius puikiai tinka pirties oro temperatūrai reguliuoti. Jis valdo šildytuvą arba ventiliatorių per savo išėjimo relę, kuri gali perjungti iki 1500W apkrovą. Apsaugotas NTC jutiklis su ilgu kabeliu leidžia patogiai sumontuoti valdymo modulį saugioje vietoje, toliau nuo karščio ir drėgmės.

3. Kaip nustatyti šildymo ir aušinimo režimus?

Režimai nustatomi programavimo metu, nurodant skirtingas įjungimo ir išjungimo temperatūras. Jei paleidimo riba yra žemesnė už sustabdymo, įrenginys veiks šildymo cikle. Atvirkštinis nustatymas aktyvuoja aušinimo veikseną. Valdymo logika yra paprasta, o pats nustatymas atliekamas naudojant priekiniame panelyje esančius mygtukus.

4. Kokia yra šio valdiklio reguliavimo paklaida?

Temperatūros valdymo tikslumas yra labai aukštas, nes matavimo nuokrypis yra tik ±0,1°C. Tai užtikrina, kad prijungtas įrenginys bus įjungtas ir išjungtas labai preciziškai ties nustatyta riba. Toks mažas nuokrypis yra svarbus, kai reikia palaikyti stabilią ir pastovią aplinkos sąlygą, pavyzdžiui, inkubatoriuje.

5. Kokią apkrovą gali valdyti šis modulis?

Integruota išėjimo relė gali perjungti iki 10A srovę esant 12V įtampai, o tai atitinka iki 1500W galios prietaisą. Tai leidžia valdyti galingus šildytuvus, ventiliatorius ar mažus siurblius tiesiogiai, be papildomų stiprintuvų. Svarbu atsiminti, kad maitinimo šaltinis taip pat turi būti 12V nuolatinės srovės.
