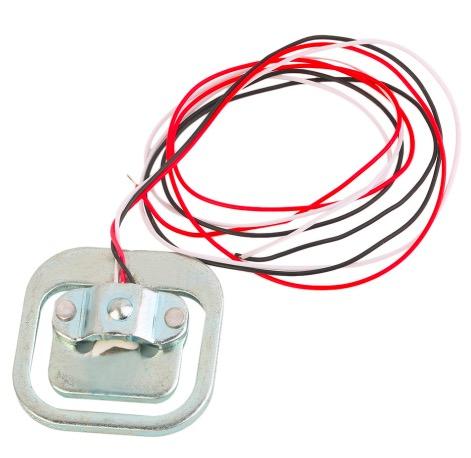

Jėgos jutiklis, galintis matuoti iki 50 kg apkrovą, tinkantis svarstyklėms. Jutiklis skirtas naudoti kartu su kitais jutikliais, todėl išskirstant apkrovą per 2 jutiklius galima matuoti 100 kg svorį, per

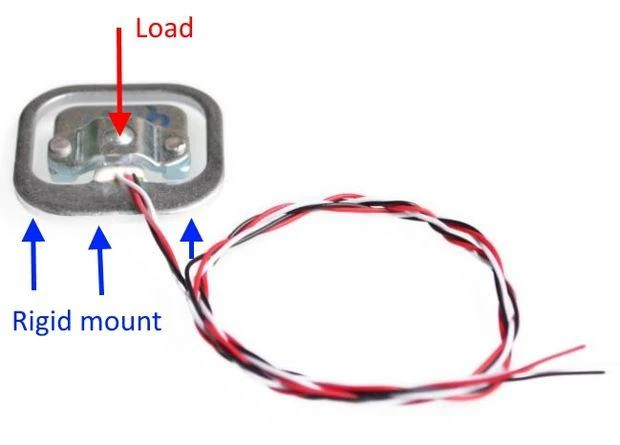

4 jutiklius 200 kg svorį. Viena jutiklio dalis (išorinė) turi būti ant tvirto pagrindo, ant kitos (centrinės) uždedama apkrova.

Ar kada svarstėte, kaip elektroniškai matuojamos apkrovos ir svoriai? Tai daroma naudojant jėgos jutiklius (angl. Load-cell), jie veikia matuodami jutiklio varžos pokytį dėl metalo

deformacijos. Tokio tipo jutikliai dažnai randami vonios svarstyklėse.

Techniniai duomenys:

Matuojama apkrova: iki 50 kg
Darbinė įtampa: iki 10V DC
Išėjimo signalo tipas: analoginis, 1mV/V
Matavimo tikslumas: ±0,1%
Temperatūrinis matavimo nuokrypis: 0,3% per 10°C
Išėjimo signalo tipas: analoginis
Vidinė varža: 1000 Omų
Darbinė temperatūra: -30 - 80°C
Matmenys: 34 x 34 x 6mm

Nuorodos ir pritaikymas:

Vonios svarstyklės

Pastebėjote klaidą prekės aprašyme ar nuotraukų galerijoje? Praneškite mums.

Skaityti daugiau

Skaityti mažiau

Gamintojas Oem
Modelis

AN0398
Modelio pavadinimas

AN0398

Gamintojas Oem
Tipas Jutikliai

Atsiliepimų nėra

Atsiliepimų politika

1. Koks maksimalus OEM svorio jutiklio matavimo svoris?

Šis jėgos jutiklis gali išmatuoti iki 50 kilogramų apkrovą. Jo konstrukcija leidžia jį naudoti svoriui fiksuoti įvairiuose projektuose, pavyzdžiui, kuriant asmenines svarstykles. Įrenginio aukštas tikslumas ir patikimumas užtikrina tikslius svorio rodmenis įvairiomis sąlygomis.

2. Kaip prijungti šį apkrovos jutiklį?

Jutiklis veikia su iki 10 voltų nuolatinės srovės maitinimo šaltiniu ir teikia analoginį signalą. Jo išėjimas yra 1mV/V tipo, todėl prijungimui paprastai reikia papildomos stiprintuvo arba ADC (analoginio-skaitmeninio keitiklio) plokštės, kad būtų galima nuskaityti duomenis mikrokontroleriu, pvz., Arduino.

3. Kokia šio matuoklio temperatūrinė stabilumas?

Įrenginio charakteristikos keičiasi ne daugiau kaip 0,3% kas 10 laipsnių Celsijaus temperatūros pokyčių. Šis plonas jutiklis išlaiko savo parametrus plačiame darbo diapazone nuo -30 iki +80 °C, kas užtikrina tinkamą veikimą ir nedidelę paklaidą įvairiose aplinkose.

4. Ar galima šiuo sensoriumi sukurti didesnės talpos svarstykles?

Taip, naudojant kelis tokius pat įrenginius galima padidinti bendrą svorio limitą. Pavyzdžiui, keturi vienodi 50 kg talpos elementai, tinkamai sujungti, leidžia sukurti 200 kg galios matavimo sistemą. Svarbu teisingai paskirstyti apkrovą tarp visų naudojamų jutiklių.

5. Kokie yra šio slėgio jutiklio fiziniai matmenys?

Šio kompaktiško svorio matuoklio korpuso dydis yra 34 milimetrai ilgio, 34 mm pločio ir 6 mm aukščio. Maži gabaritai ir plona forma leidžia jį lengvai integruoti į įvairius įrenginius, pvz., buitines svarstykles, neprireikus daug vietos.
