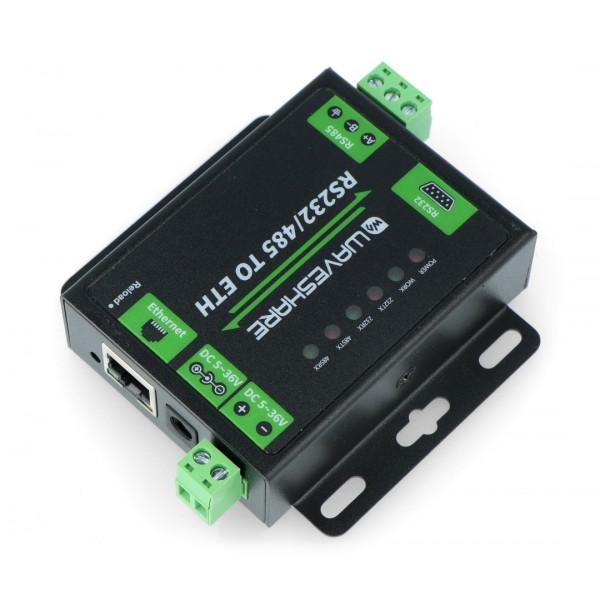

Oem RS232/RS485 keitiklis Ethernet - Cortex M4 Waveshare 16530

Įrenginys, leidžiantis palaikyti ryšį tarp RS232 arba RS485 sąsajos ir Ethernet RJ45. Modulis konfigūruojamas per svetainę, AT komandas, nuoseklųjį protokolą ir tinklo protokolą. Pagrįstas ARM Cortex M4 32 bitų procesoriumi. Palaiko tokius darbo režimus kaip: TCP serveris, TCP klientas, UDP serveris, UDP klientas, HTTPD klientas. Jis palaiko Modbus pramoninėms reikmėms.

Techniniai duomenys:

• Ethernet
• jungtis: 4 kontaktų RJ45
• greitis: 10/100 Mb / s
• sąsajos apsauga: 1,5 KV elektromagnetinė izoliacija
• protokolai: IP, TCP, UDP, ARP, ICMP, DHCP, DNS, HTTPD klientas
• TX talpykla: 6 Kb
• RX talpykla: 4 Kb
• RS485 / RS232:
• jungtis:
• RS485: varžtas (A +, B-, GND)
• RS232: DB9 vyras
• duomenų bitai: 5 bitai, 7 bitai, 8 bitai
• sustojimo antgalis: 1, 2
• Pariteto bitai: nėra, nelyginis, lyginis, pažymėti, tarpas
• duomenų perdavimo sparta: nuo 600 b / s iki 230,4 kb / s
• TX talpykla: 2 Kb
• RX talpykla: 2 Kb
• aparatūros srauto valdymas: RTS / CTS
• sąsajos apsauga:
• RS485:
• 2KV ESD
• 2,2 KΩ rezistorius
• Galia:
• maitinimo įtampa: nuo 5 V iki 36 V (rekomenduojama 5 V)
• vardinė srovė: 85,5 mA esant 5 V įtampai
• energijos suvartojimas: <1 W
• sąsajos apsauga: anti-bang, ESD,
• Aplinka:
• darbinė temperatūra: nuo -40 ° C iki 85 ° C
• laikymo temperatūra: nuo -40 ° C iki 105 ° C
