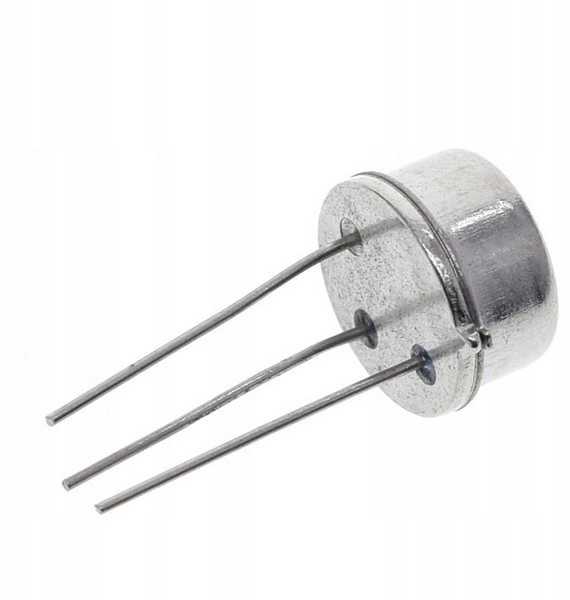

Oem RE8200B PIR judesio jutiklis –,...

judesio detektorius Pasyvus infraraudonųjų spindulių PIR detektorius.

Jis reaguoja į infraraudonosios spinduliuotės pokyčius (kurią skleidžia objektai, kurių temperatūra yra aukštesnė, palyginti su juos supančia aplinka).

Puikiai tinka perspėjimo sistemų, signalizacijos, robotikos ir kt. projektams.

Jutiklio savybės

Šio tipo jutikliai naudojami objektams ir žmonėms aptikti įvairių tipų patalpose kaip apšvietimo ir signalizacijos sistemų dalis.
Didelis 5-20 V maitinimo įtampos diapazonas leidžia padidinti šio jutiklio naudojimą
Apie bet kurio objekto aptikimą skaitmeniniu būdu signalizuoja aukšta būsena.
Jutiklį galima prijungti prie bet kurio kūrimo rinkinio, pavyzdžiui, Raspberry Pi ar populiaresnio Arduino.
Smeigtukai: 2,45 mm aukso kaiščio jungtys

Techniniai judesio detektoriaus duomenys

Maitinimas: 5 - 20V
Apytikslis srovės suvartojimas: 50 uA
Jautrumas: iki 7m
Žiūrėjimo kampas: iki 100°
darbinė temperatūra -15*C - 70*C
matmenys 33x25x25mm
- Laikelių skersmuo: 23 mm
- Baldakimo aukštis: 18 mm
- Bendras aukštis: 30 mm (įskaitant elementus, sumontuotus lentos apačioje)
Skaitmeninė išvestis:
- Aukšta būsena – objektas aptiktas
- Žemas statusas – nėra įrenginių

Naudingos nuorodos – ryšio su Arduino pavyzdys

http://robotic-controls.com/learn/sensors/pir-sensor-hc-sr501
http://www.arduino.info.pl/pir-hc-sr501-czujnik-ruchu/

Pastabos dėl jutiklio prijungimo

RESET trumpiklis (turi būti lituojamas)
- Automatinis atstatymas – retriggerin (jungiklis H padėtyje) – aptikus objektą išėjimas pakyla aukštai ir palaikomas visą vykstančio judesio aptikimą, jutiklis yra šiame režime pagal numatytuosius nustatymus (be trumpiklio)
- NĖRA atstatymo – neveikia iš naujo (džemperis L padėtyje) – aptikęs objektą išėjimas pakyla tik vieną kartą, tada sumažėja, nepaisant to, ar judėjimas tęsiasi
Maitinimo šaltinis (nuo 4,5 V iki 20 V) turi būti prijungtas prie išorinių kaiščių, pažymėtų atitinkamai VCC ir GND, aukščiau esančiame paveikslėlyje.
Objekto aptikimą jutiklio regėjimo lauke signalizuoja aukšta būsena, rodoma ant OUT kaiščio
Potenciometrų dėka vartotojas gali reguliuoti:
- T1 – aukštos būsenos trukmė aptikus objektą
- T2 - matavimų pertraukos trukmė pasibaigus aukštai būsenai
