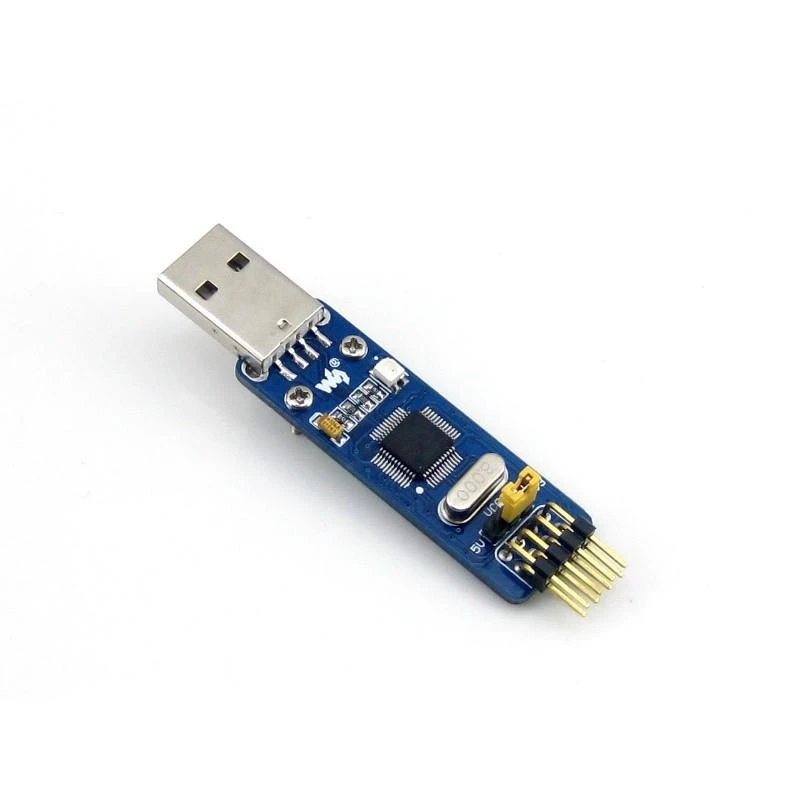

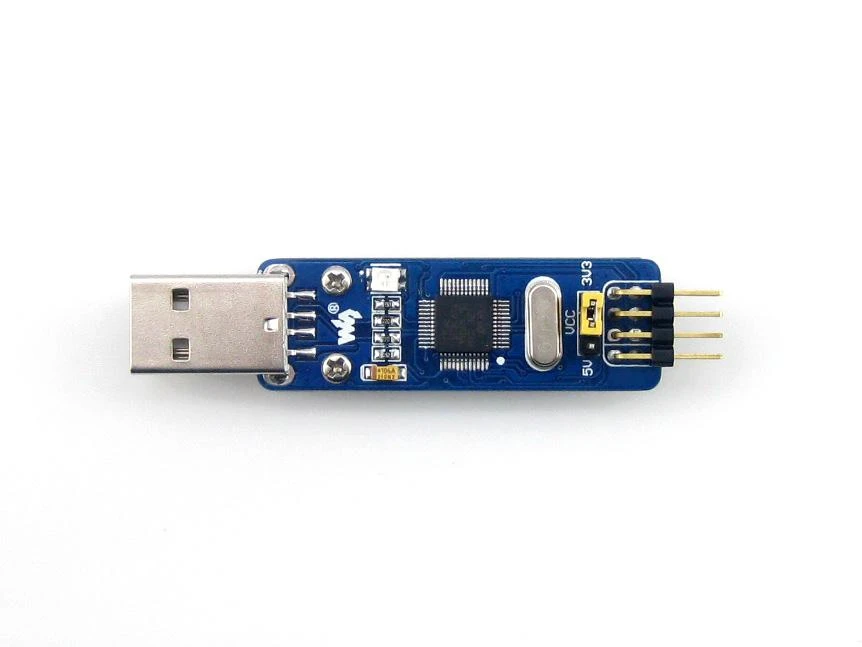

Oem Programatorius STM8 / STM32 -...

Prietaisas naudojamas kaip programavimo ir derinimo modulis skirtas STM8 ir STM32. Darbinė įtampa yra 3,3 V ir 5 V (galima pasirinkti jungikliu). Turi įmontuotą 500 mA saugiklį.

Parametrai:

Programatorius STM8 / STM32
Išėjimo įtampa 3,3 V arba 5 V (pasirenkama su trumpikliu)
Prie kompiuterio prijungiamas per USB
Programuotojas leidžia prieiti prie Flash ROM, EEPROM, FAILURE rate ir kitų parametrų
Galimas programinės įrangos atnaujinimas
Palaikoma programinė įranga:
- ST-LINK Utility v2.0+
- STVD Version 4.2.1+
- STVP Version 3.2.3+
- IAR EWARM Revision v6.20+
- IAR EWSTM8 Revision v1.30+
- KEIL RVMDK Revision v4.21+
- ATOLLIC
- TASKS

Komunikacija su kompiuteriu

Norėdami prisijungti prie kompiuterio per USB sąsają, turite įdiegti tvarkykles, kurios yra prieinamos „Windows 7“, „Vista“ ir „XP“. Šiuo metu gamintojas neteikia programinės įrangos „Windows 8“ ir „10“.

Komunikacija su STM8 / STM32

Ryšys su STM8 mikrovaldikliu per sąsają SWIM

Programuotojo jungies(Pin) kodas	Modulio jungtis	Aprašymas
VCC	MCU VCC	Modulio maitinimas
SWM	MCU SWIM	Jungties SWIM sąsaja
GND	GND	Žemė
RST	MCU RESET	Reset

Ryšys su STM32 mikrovaldikliu per sąsają SWD

Programuotojo jungies(Pin) kodas	Modulio jungtis	Aprašymas
VCC	MCU VCC	Modulio maitinimas
SWDIO	MCU SWDIO	Jungties SWD sąsaja
GND	GND	Žemė
SWCLK	MCU SWCLK	Line clock interface SWD.
