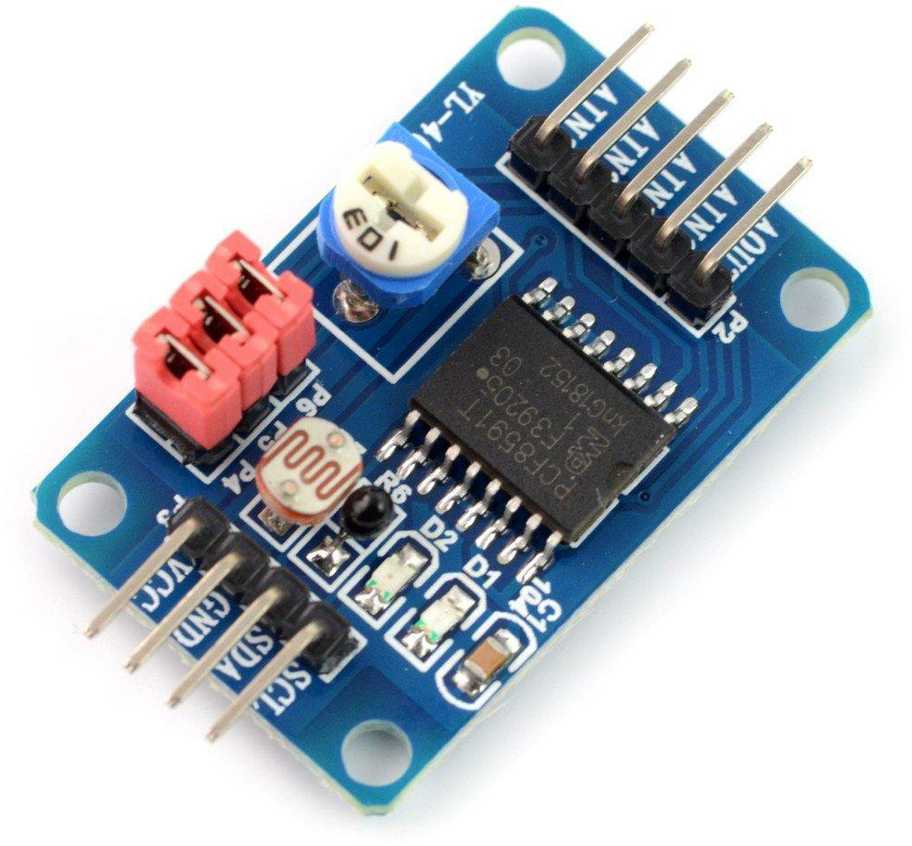

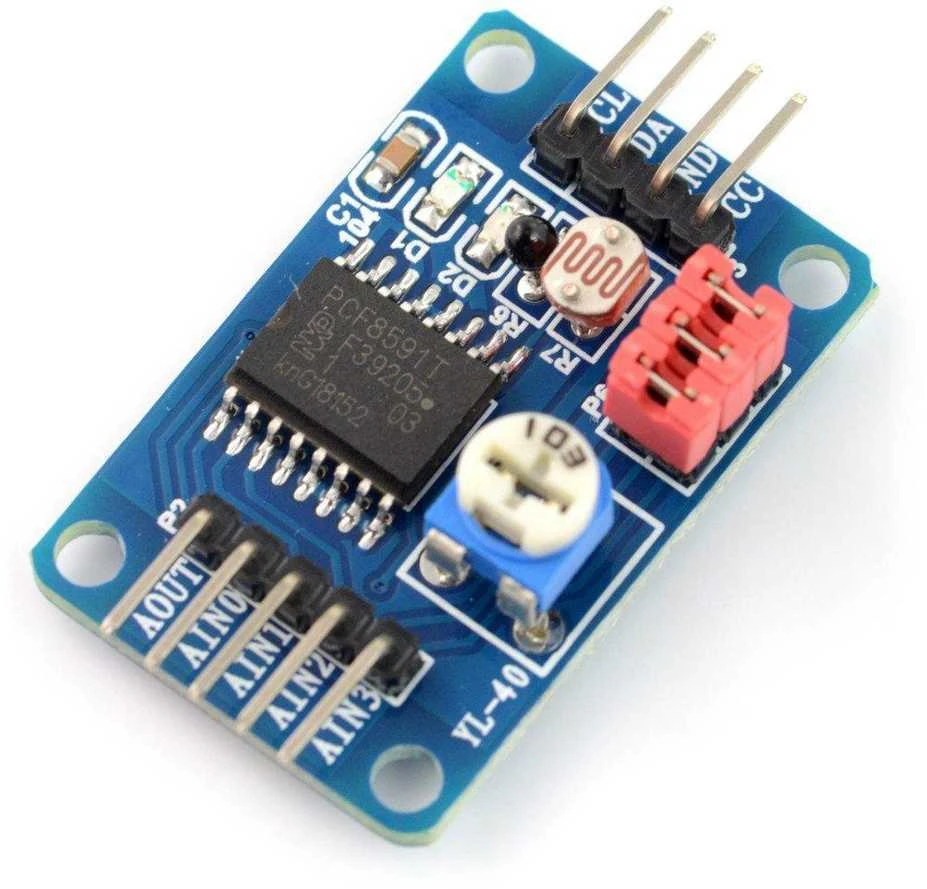

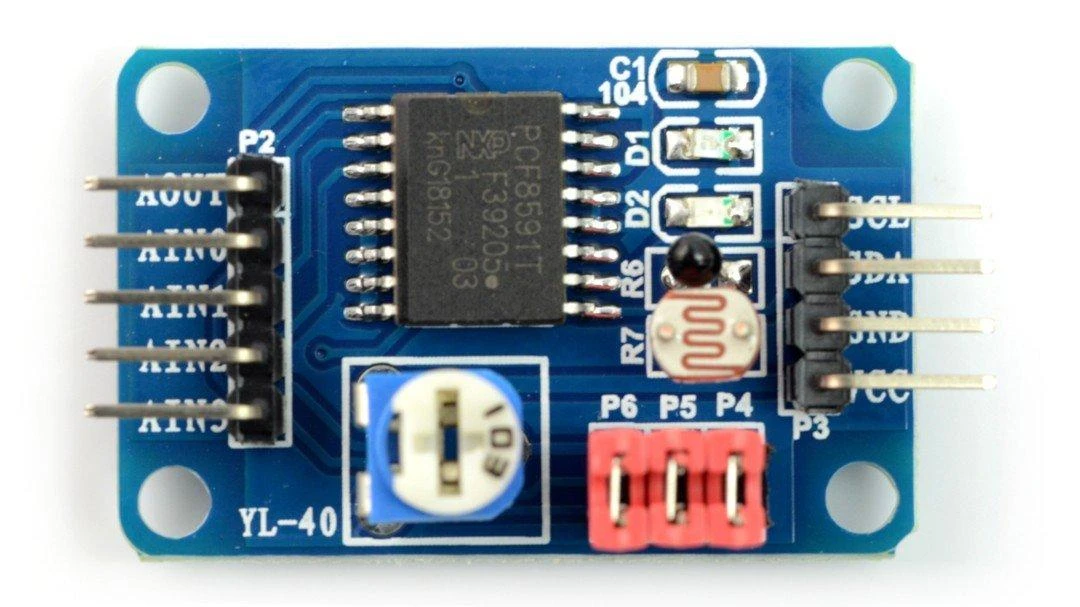

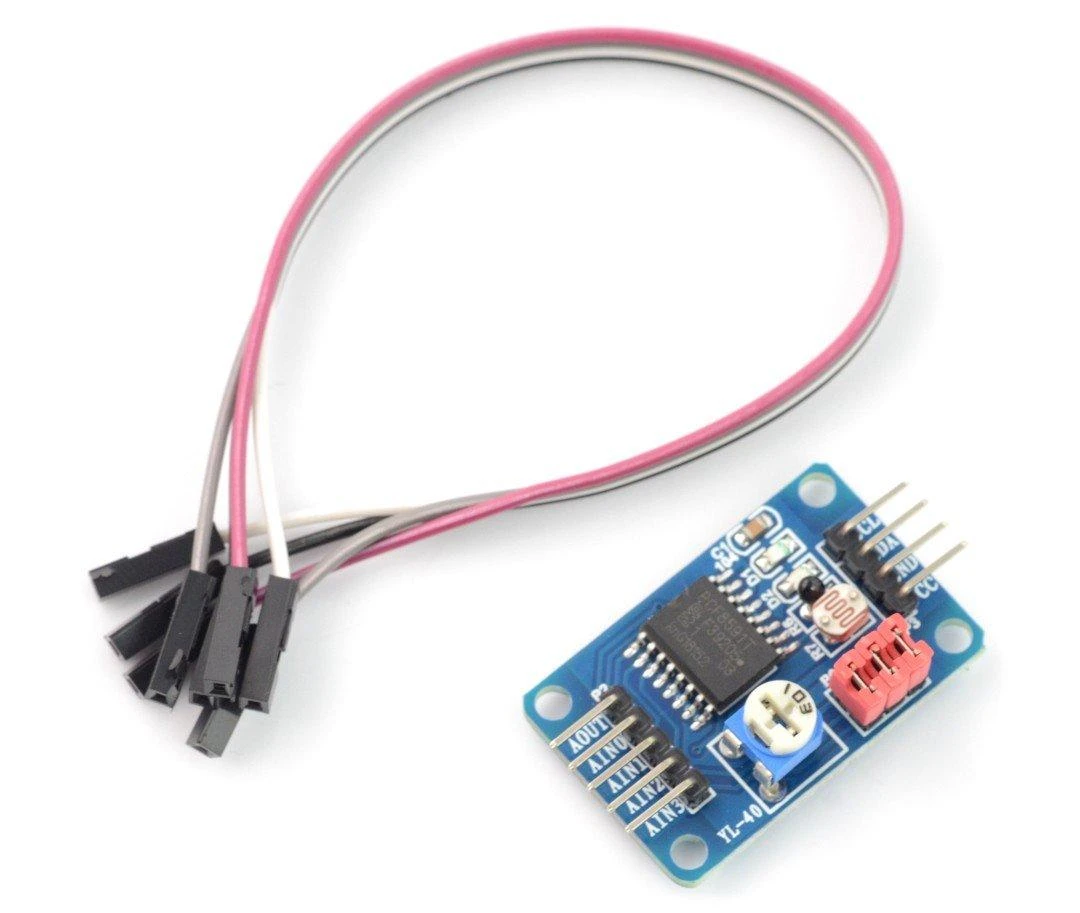

Analoginis-skaitmeninis modulis su 4 kanalų keitikliu ir 8 bitų tikslumu, taip pat turi vieną skaitmeninio-analoginio keitiklio išvestį. Jis veikia su įtampa nuo 2,5 V iki 6,0 V, palaiko ryšį per I2C sąsają. Plokštėje taip pat yra traukiamieji rezistoriai, 10 kΩ magistralės ir potenciometras, fotorezistorius ir termistorius, prijungti prie įvesties kanalų naudojant konfigūruojamus trumpiklius.

Specifikacijos:

Maitinimo įtampa: nuo 2,5 V iki 6,0 V
A/D skiriamoji geba: 8 bitai
Įmontuotas osciliatorius
Mėginių ėmimo dažnis priklauso nuo I2C magistralės greičio
Sąsaja: I2C, adresas: 0x48 arba 0x90
Rezistoriai, traukiantys I2C magistralės duomenų linijas
Galimybė dirbti 4 kanalų režimu arba su dviem diferenciniais įėjimais
Be keitiklio plokštėje dar yra:

Du šviesos diodai
Termistorius
Fototransistorius
Potenciometras

Plokštės matmenys: 3,6 x 23 mm
Svoris: 5 g

Pastebėjote klaidą prekės aprašyme ar nuotraukų galerijoje? Praneškite mums.

Skaityti daugiau

Skaityti mažiau

Gamintojas Oem
Modelis

AN-02632
Modelio pavadinimas

AN-02632

Gamintojas Oem
Tipas Keitikliai

Atsiliepimų nėra

Atsiliepimų politika

1. Kokius jutiklius galima prijungti prie PCF8591 modulio?

Šis analoginis-skaitmeninis modulis turi keturis įvesties kanalus. Prie jų galite tiesiogiai prijungti potenciometrą, fotorezistorių ar termistorių, kurie jau sumontuoti plokštėje. Taip pat galima jungti išorius analoginius jutiklius, pavyzdžiui, temperatūros ar šviesos daviklius, naudojant konfigūruojamus trumpiklius.

2. Kaip valdyti šį ADC ir DAC keitiklį?

Valdymas atliekamas per I2C sąsają, kuri yra plačiai naudojama mikrokontrolerių projektuose. Įrenginys turi fiksuotą adresą 0x48 arba 0x90. Komunikacija vyksta naudojant dvi laidų magistralę, o plokštėje jau yra integruoti traukiamieji rezistoriai, palengvinantys jungtį.

3. Kokią maitinimo įtampą reikia tiekti?

Maitinimo šaltinis turi teikti nuo 2,5 iki 6,0 voltų. Toks įtampos diapazonas leidžia naudoti įrenginį su įvairiais maitinimo šaltiniais, pavyzdžiui, su dviem ar trimis AA baterijomis arba tiesiogiai nuo 3,3V ar 5V logikos mikrokontrolerio sistemos.

4. Kokia yra šio ADC keitiklio skiriamoji geba?

Keitiklio tikslumas yra 8 bitai. Tai reiškia, kad analoginė įtampa verčiama į vieną iš 256 skaitmeninių verčių. Tokios raiškos pakanka daugeliui pagrindinių matavimo užduočių, tokių kaip šviesos ar temperatūros stebėjimas, naudojant paprastus jutiklius.

5. Ar plokštėje yra papildomų komponentų?

Be pagrindinio keitiklio lusto, plokštėje integruoti naudingi elementai. Jie apima du šviesos diodus, potenciometrą, fotorezistorių ir termistorių. Šie komponentai veikia kaip parodomieji davikliai, leidžiantys iš karto pradėti eksperimentuoti be papildomų jungčių.
