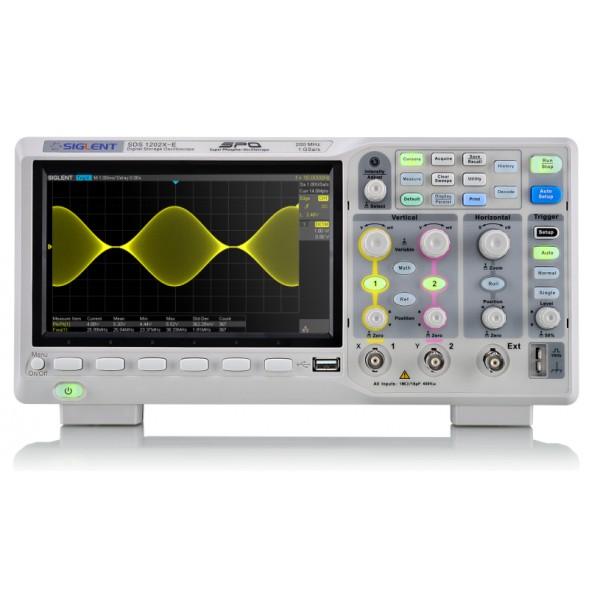

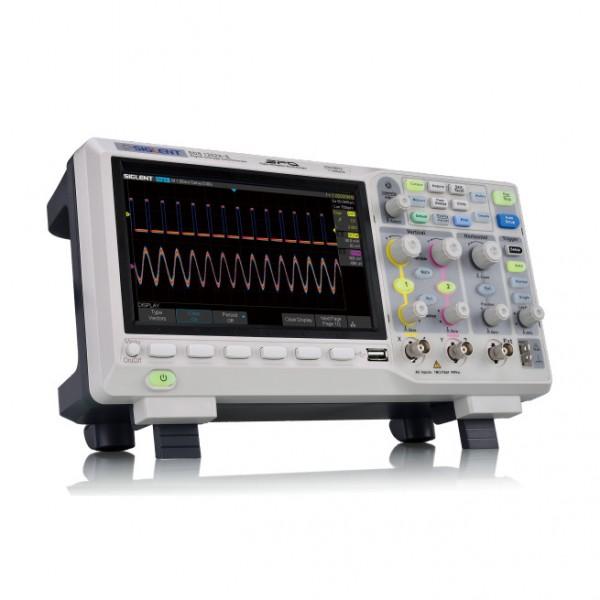

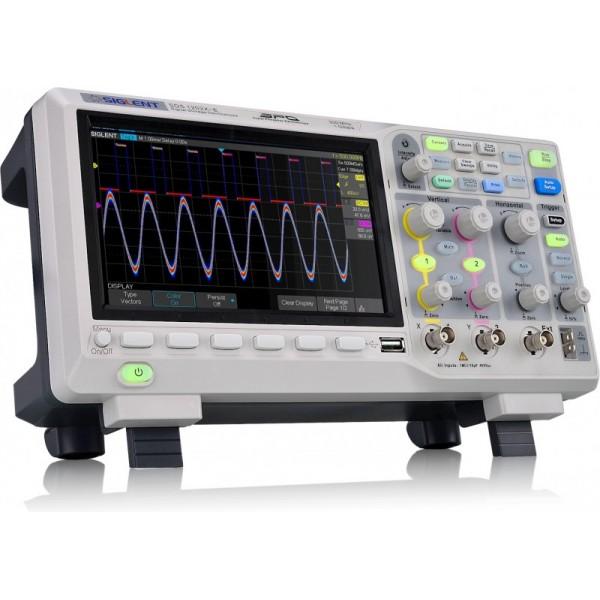

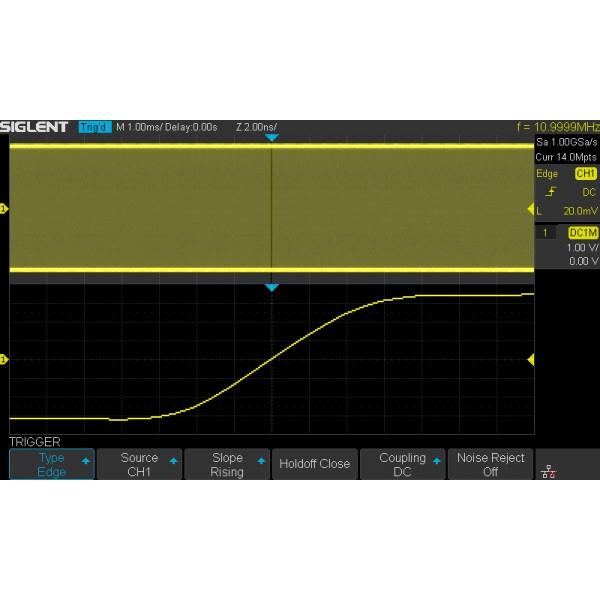

Skaitmeninis osciloskopas, dviejų kanalų, veikiantis iki 200 MHz. Jame yra 1 GS / s, LCD ekranas ir USB prievadas. Komplekte taip pat yra du zondai, USB kabelis, maitinimo laidas ir programinės įranga. Osciloskopas turi minimalų įtampos jautrumą - 500 μV / div. Atnaujinimo dažnis 6000 wfms / s. Naudojama bangos formos intensyvumo rodymo funkcija su 256 lygiais, taip pat spalvų temperatūros rodymo režim. Osciloskopas gali turėti iki 14 milijonų matavimo taškų. Tiesiog padidinkite pasirinktą užfiksuotų bangų formų dalį, kad gautumėte daugiau informacijos ir slinkite per matavimo taškus.

Specifikacijos:

Kanalų skaičius: 2
Pralaidumas: 200 MHz
Realaus laiko mėginių ėmimas: 1 GS / s
Atminties įrašo ilgis: 14 Mpoints
Įvertinimo atnaujinimo dažnis: 100000 wfms / s
Ekranas: LCD TFT 7 "(800 x 480 px)
SPO technologija - skaitmeninis fosforas

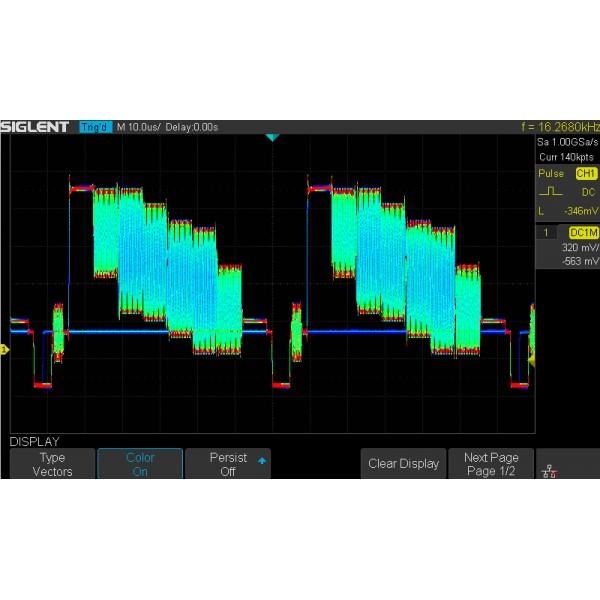

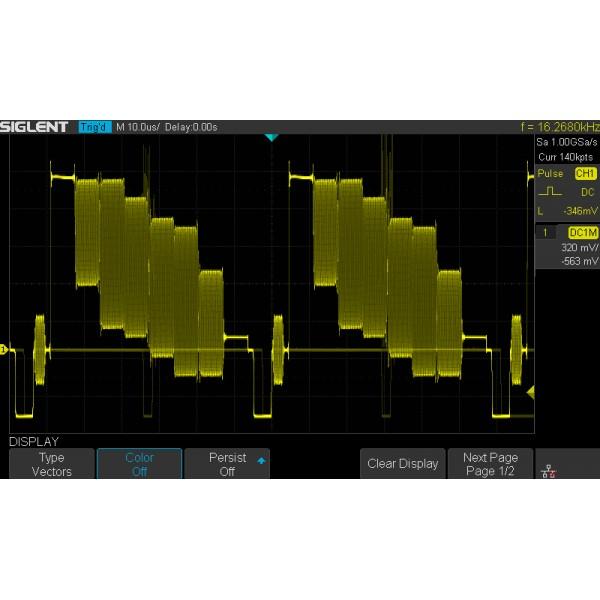

Jis palaiko 256 klasifikavimo lygių intensyvumą ir rodo spalvų temperatūrą
Pažangus įjungimas: kraštas, impulsas, langas, bėgimas, intervalas, išjungimas (išjungimas), modelis

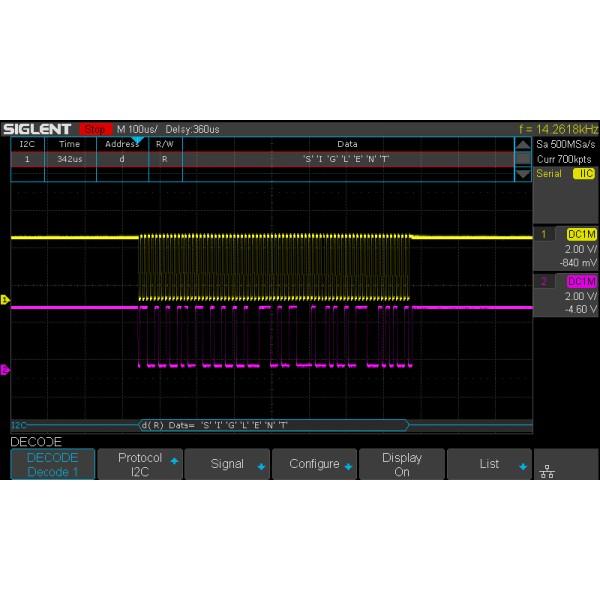

Įjungimas iš nuosekliosios magistralės ir dekodavimas (neprivaloma)
Protokolo palaikymas: IIC, SPI, UART, RS232, CAN, LIN
Žemas foninis triukšmas
Įtampos jautrumas: nuo 500 μV / div iki 10 μV / div
Funkcijų spartieji klavišai: 10 - automatinis nustatymas, numatytasis nustatymas, žymeklis, matavimas, riedėjimas, istorija, išlikimas, išvalymas, mastelio keitimas ir spausdinimas
Segmento įsigijimo metodas: maksimalus įrašo ilgis gali būti suskirstytas į 1000 segmentus, priklausomai nuo vartotojo nustatytų įjungimo sąlygų
Bangos formos įrašymo funkcija: maksimalus įrašytų bangų formos ilgis 80 000 kadrų

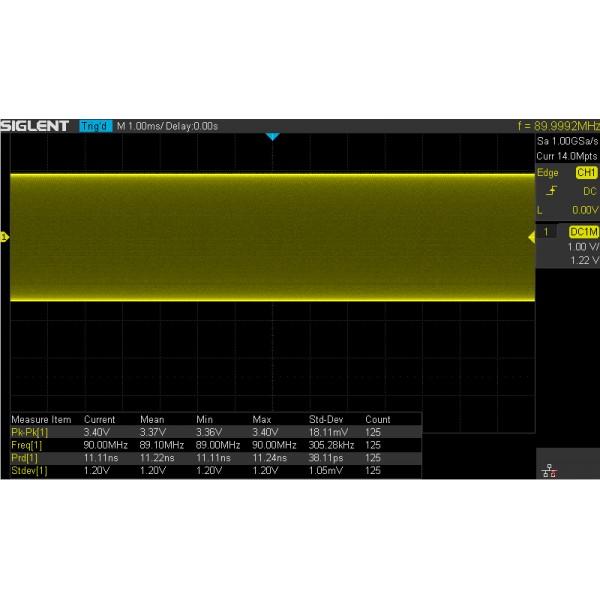

36 automatiniai matavimai, palaiko statistinius skaičiavimus, matematinius matavimus, matavimo istoriją, etaloninius matavimus

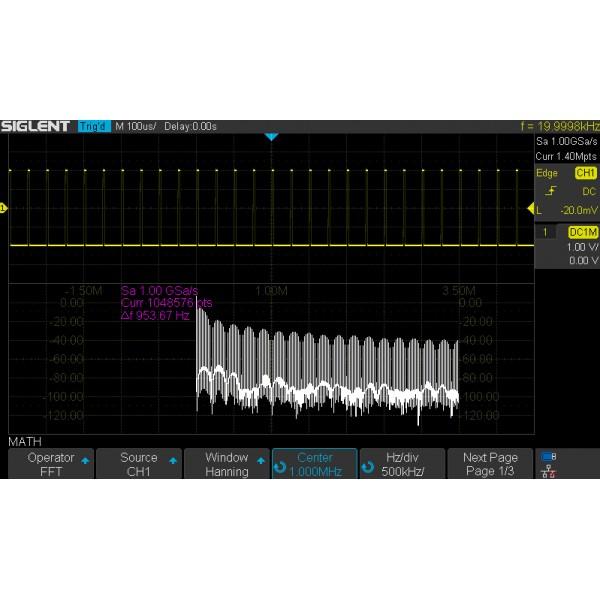

Matematinės funkcijos

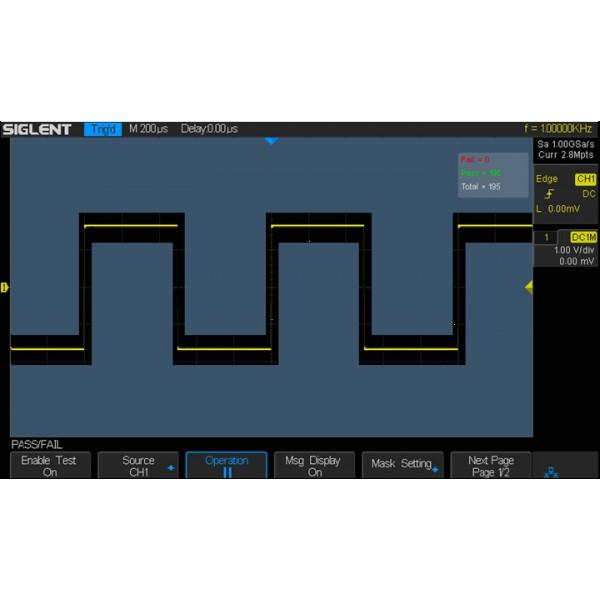

Greita, techninė pagalba „Pass / Fail“ funkcijai

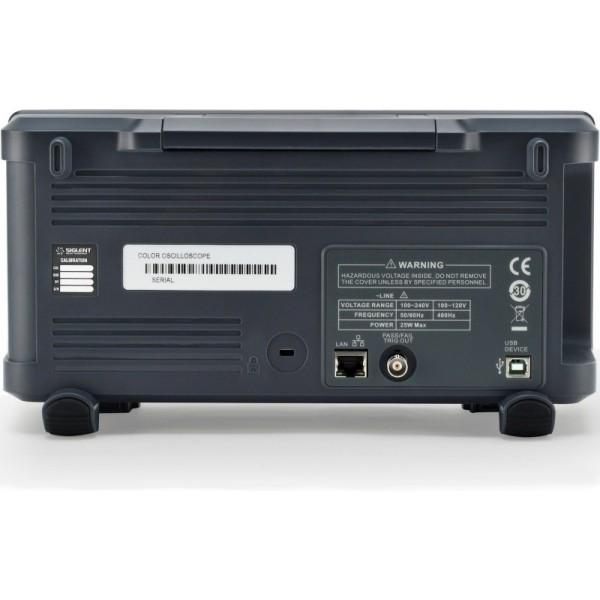

Sąsajos: USB, USB įrenginys, LAN, Pass / Fail, Trigger Out
SCPI palaikymas - nuotolinio valdymo komandos

Rinkinyje:
Osciloskopas SDS1202X-E
2 x osciloskopo zondai
Maitinimo laidas
USB kabelis
Programinės įrangos CD
