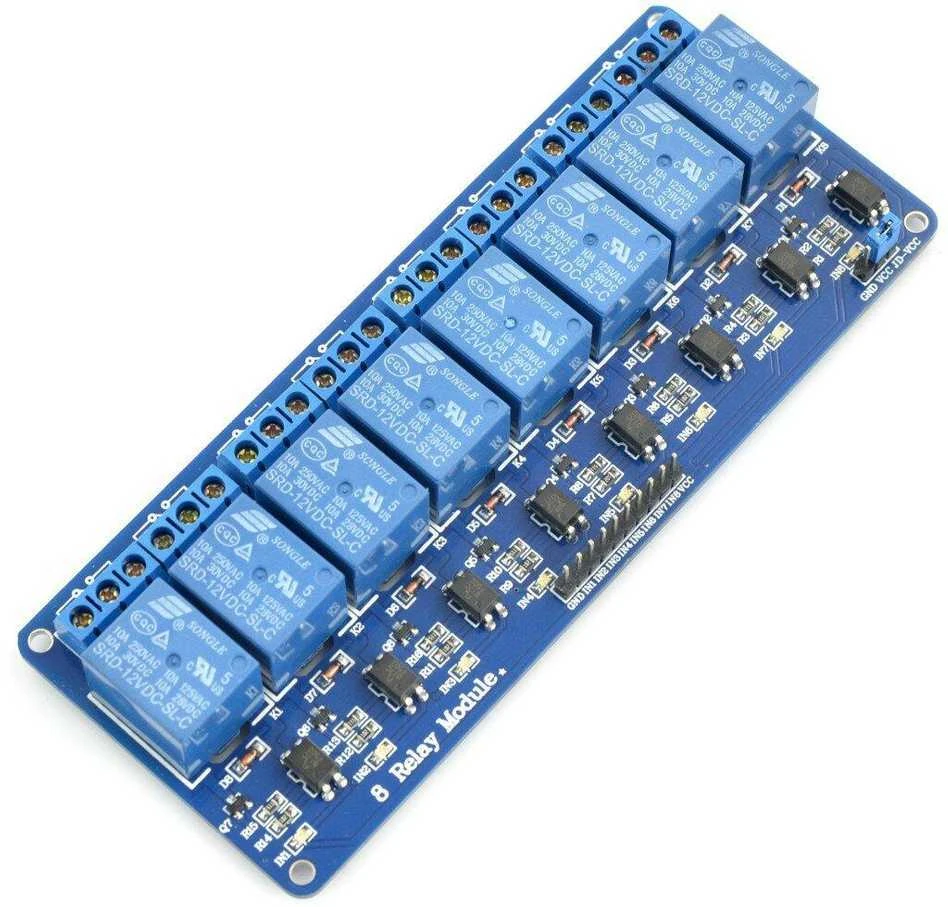

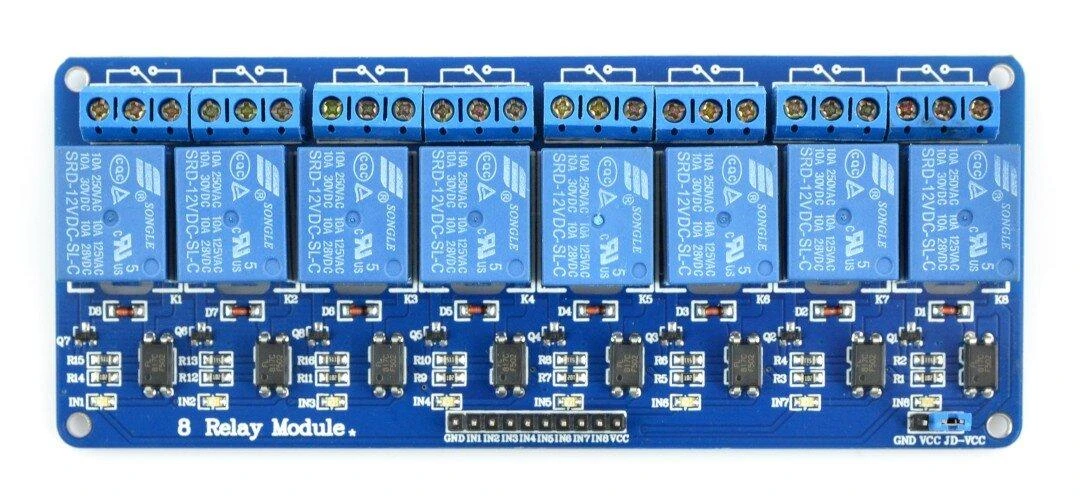

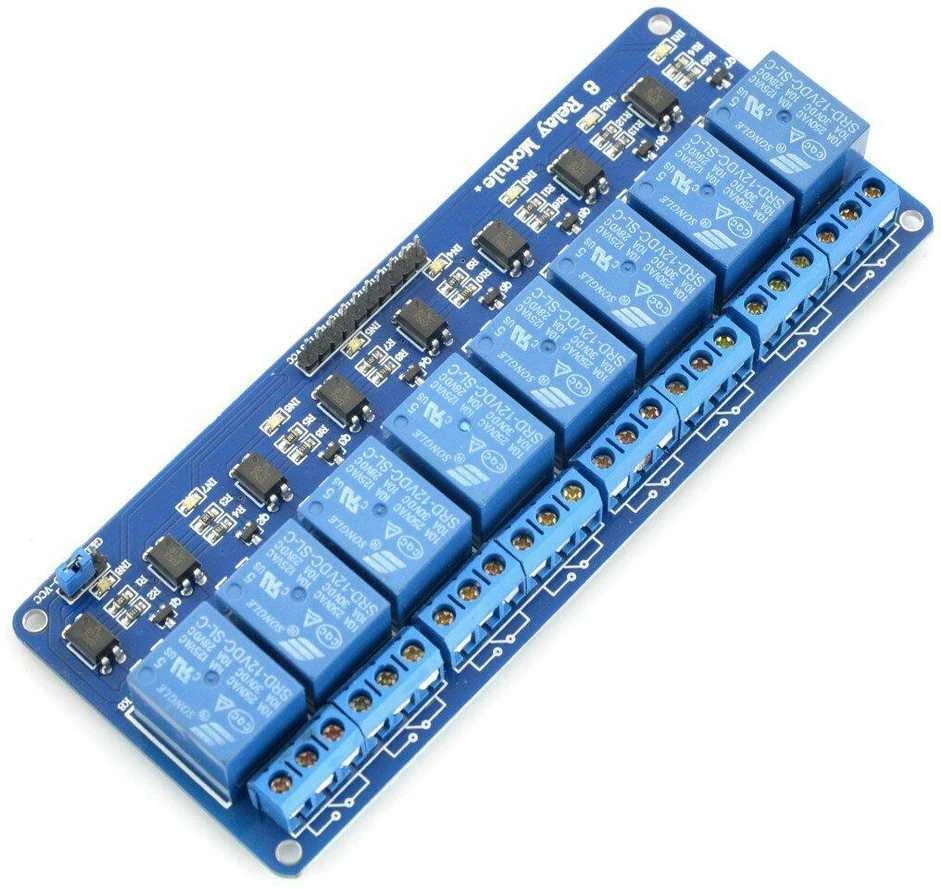

Modulis leidžia valdyti iki 10 A srovės sunaudojančias pavaras naudojant mikrovaldiklio prievadus arba bet kokį paleidimo įrenginį (įskaitant Arduino, Raspberry Pi ir STM32 Discovery). Optinė izoliacija atskiria valdymo signalą nuo dalies, susijusios su relės galia, taip užtikrinant valdymo sistemos darbo saugumą.

Specifikacijos:

Maitinimo įtampa VCC: 12 V
Suaktyvėja esant žemai būsenai
Srovės suvartojimas kiekvienam įėjimui: maždaug 60 mA
SRD-12VDC-SL-C relė

Ritės įtampa: 12 V
Maksimali kontaktų įtampa: 250 VAC, 110 VDC
Maksimali srovė: 10 A

Optoelektroninė izoliacija
8 šviesos diodai, signalizuojantys apie relių įjungimą
Plokštės matmenys: 139 x 55 mm
Svoris: 118 g
Montavimo angų skersmuo: 3 mm

Pastebėjote klaidą prekės aprašyme ar nuotraukų galerijoje? Praneškite mums.

Skaityti daugiau

Skaityti mažiau

Gamintojas Oem
Modelis

AN-03285
Modelio pavadinimas

AN-03285

Gamintojas Oem
Tipas Moduliai

Atsiliepimų nėra

Atsiliepimų politika

1. Ką gali valdyti šis 8 kanalų relės modulis?

Šis OEM relės modulis valdo iki 10 amperų stiprios srovės imtuvus, pavyzdžiui, šildymo elementus ar variklius. Jis tinka valdyti 250 voltų kintamosios įtampos grandines. Valdymas atliekamas per optoizoliuotus įėjimus, kurie apsaugo valdymo įrenginį, pvz., Arduino, nuo galimų trikdžių iš galios grandinės.

2. Kaip prijungti modulį prie mikrokontrolerio?

Modulis jungiamas prie mikrokontrolerio, pvz., Raspberry Pi, naudojant įprastus skaitmeninius išvadus. Valdymo signalas perduodamas esant žemai įtampai (LOW būsenai). Kiekvienas iš aštuonių kanalų suvartoja apie 60 mA srovės, todėl svarbu įsitikinti, kad valdymo įrenginys gali tiekti reikiamą galią.

3. Kokia yra relės kontaktų talpa ir įtampa?

Kiekviena SRD-12VDC-SL-C relė palaiko iki 10 A srovės ir 250 V kintamosios įtampos. Šie parametrai leidžia jungti įvairius buitinus prietaisus ar pramonines apkrovas. Didelė galios perjungimo talpa užtikrina patikimą ir ilgaamžišką įrenginio veikimą esant didelėms apkrovoms.

4. Kodėl svarbi optinė izoliacija šiame įrenginyje?

Optoelektroninė izoliacija fiziskai atskiria valdymo ir galios grandines. Tai apsaugo jūsų brangų valdymo bloką nuo įtampos šuolių ir trikdžių, atsirandančių perjungiant dideles apkrovas. Ši apsauga yra esminė, norint užtikrinti visos sistemos stabilumą ir saugumą.

5. Kaip sužinoti, kuri relė įjungta?

Kiekvienam iš aštuonių perjungimo kanalų modulyje yra atskiras būsenos indikatorius. Šviesos diodai aiškiai rodo, kurios išėjimo relė šiuo metu yra aktyvi. Ši vizualinė signalizacija labai palengvina derinimo ir sistemos veikimo stebėjimo procesą.
