Oem Optinis jutiklis su...

1. Ar šis optinis jutiklis tinka impulsų skaičiavimui?

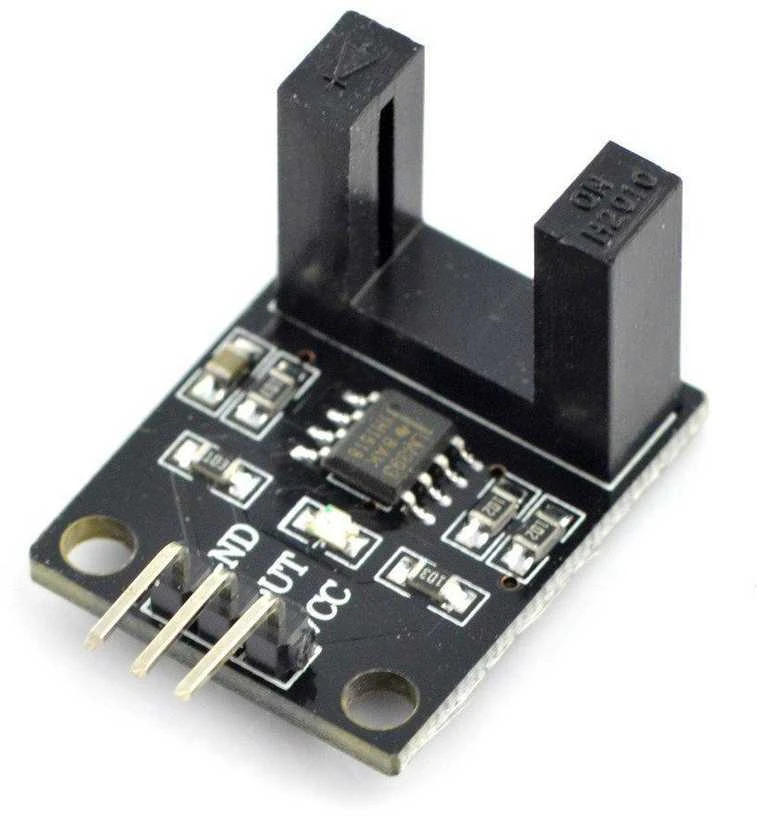

Taip, šis modulis su 10 mm plyšiu puikiai tinka impulsų skaičiavimui. Naudodami kodavimo diską galite matuoti sukimosi greitį arba atstumą. Jis turi LM393 komparatorių, todėl išvestyje gaunate aiškų skaitmeninį signalą. Maitinimas nuo 3,3 V iki 5 V leidžia jį prijungti prie įvairių valdiklių.

2. Kokią įtampą reikia prijungti prie VCC kaiščio?

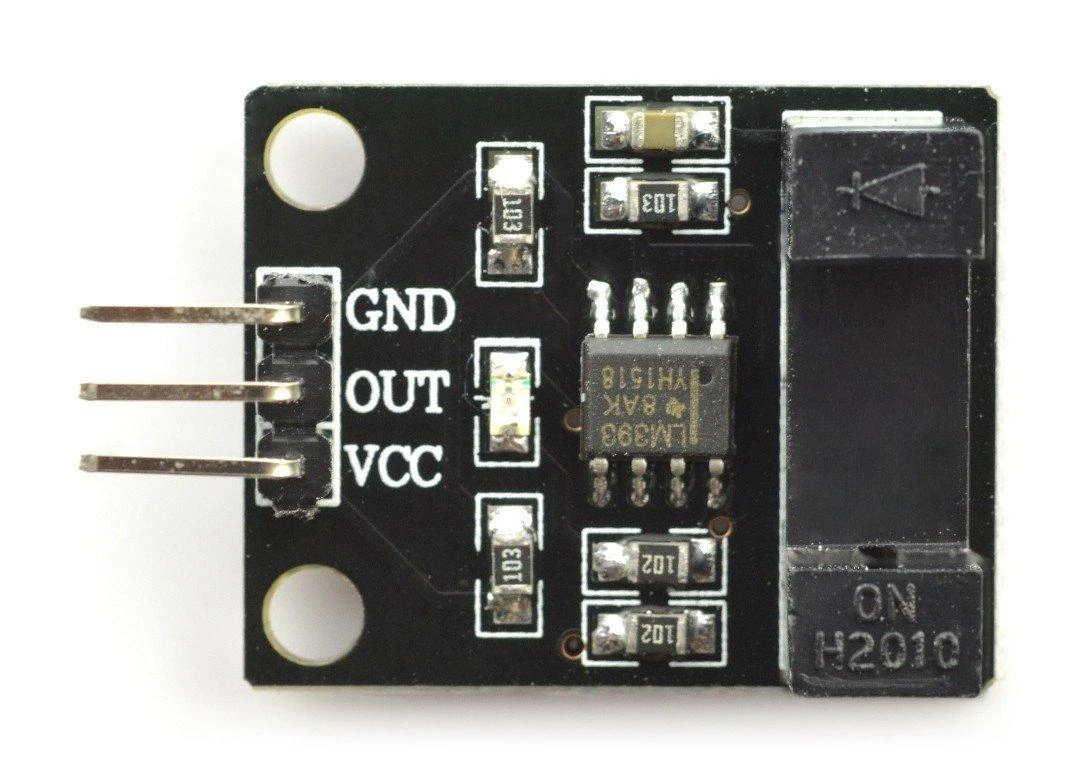

Prie VCC kaiščio reikia prijungti nuo 3,3 V iki 5 V įtampą. Gamintojas nurodo, kad modulis veikia su šiuo įtampos diapazonu. Svarbu neviršyti 5 V, nes gali sugesti lustas. GND kaištis jungiamas prie sistemos žemės, o OUT kaištis duoda skaitmeninį signalą.

3. Ar išėjimo signalas yra analoginis ar skaitmeninis?

Išėjimo signalas yra skaitmeninis, nes modulyje yra įmontuotas LM393 komparatorius. Tai reiškia, kad OUT kaištyje gaunate tik žemą arba aukštą lygį, atitinkantį 5 V TTL logiką. Toks signalas lengvai skaitomas mikrokontrollerių įėjimuose, nereikia papildomo analoginio keitiklio.

4. Kokie yra modulio matmenys ir plyšio plotis?

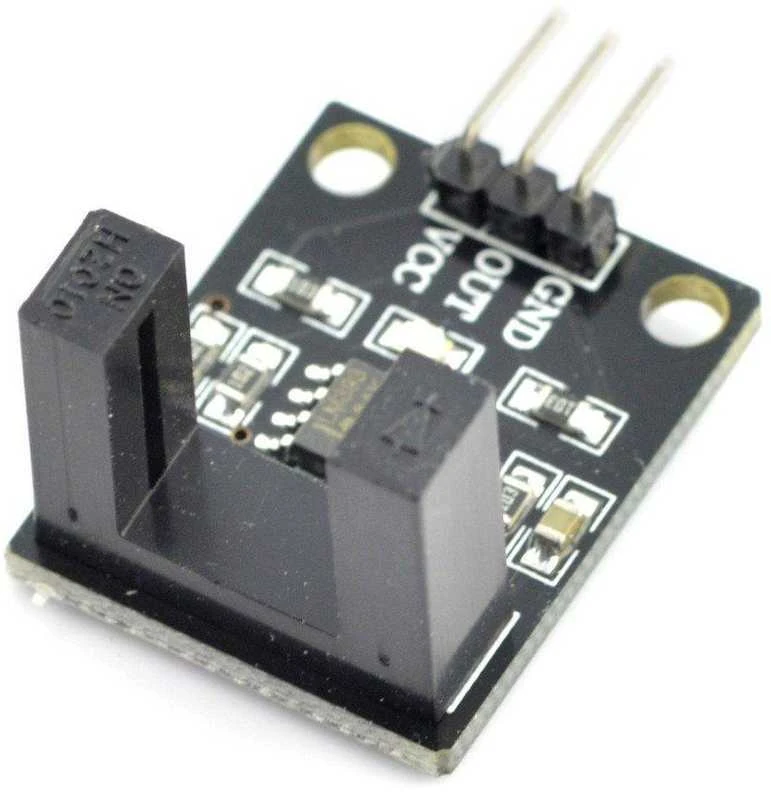

Modulio matmenys yra 25 x 20 x 17 mm, o plyšio plotis siekia 10 mm. Šie matmenys yra kompaktiški, todėl jutiklį lengva integruoti į įvairius projektus. 10 mm plyšys leidžia naudoti storesnius kodavimo diskus ar kitus objektus, kurie turi pertraukti šviesos spindulį.

5. Ar galiu naudoti šį jutiklį su 3,3 V sistema?

Taip, šis jutiklis gali veikti su 3,3 V maitinimo įtampa, nes leistinas diapazonas yra nuo 3,3 V iki 5 V. Tačiau išėjimo lygis vis tiek atitinka 5 V TTL, todėl jei jūsų sistema naudoja 3,3 V logiką, gali reikėti įtampos daliklio. Tai svarbu, kad neapkrautumėte valdiklio įėjimų.
