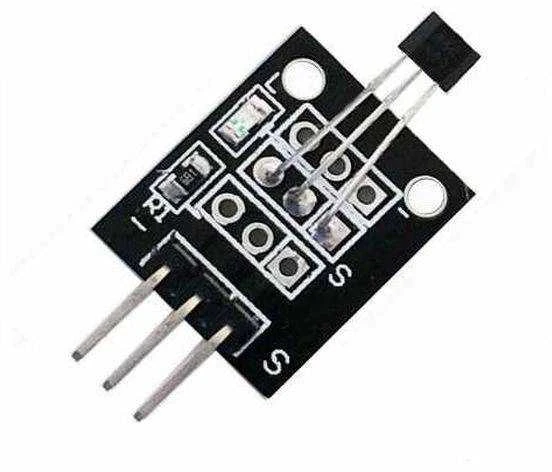

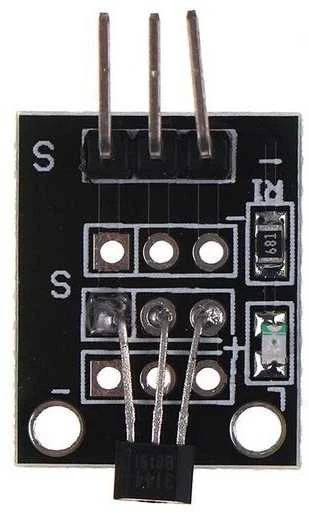

Holo jutiklio modulis - KY-003 - Holo jutiklis 3144 - 3 kontaktų Hall efekto jutiklis reaguoja į magnetinio lauko pasikeitimą, todėl galima skaičiuoti ir reaguoti į magnetinį lauką. Dažniausiai naudojamas ABS sistemos transporto priemonių variklio ar ratų sukimosi greičiui skaičiuoti. 3144 perjungimo salės jutiklio variklio greičio matavimo modulis gali būti naudojamas variklio greičio matavimui, padėties aptikimui ir kt. Magnetinio greičio skaičiavimo jutiklio modulis, skirtas Arduino Smart Car. Techniniai duomenys

Maitinimas: 4,5 - 24V
Išėjimo srovė: 25mA
Srovės suvartojimas: 4 - 8mA
Atsakymo laikas: nuo 0,04 iki 2 uS
Signalo išvesties tipas: skaitmeninis: GND / VCC
Išėjimas: be magnetinio lauko: 4,6V, su magnetiniu lauku: 0,1V
Jutiklio tipas: perjungimas
Modulio matmenys: 19mm x 15mm x 3mm
Svoris: 2g

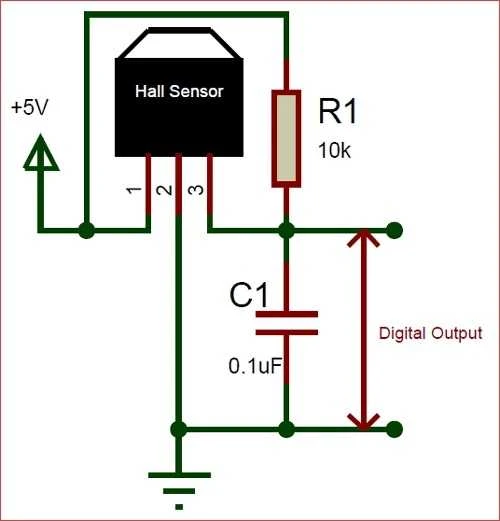

Aukščiau pateiktoje grandinės schemoje rezistorius R1 (10K) naudojamas kaip ištraukiamasis rezistorius, o kondensatorius C1 (0,1uF) naudojamas filtruoti bet kokį triukšmą, kuris gali atsirasti išėjime.

Įskaitant

Salės jutiklio modulis - KY-003 - 3144 salės jutiklis - 3 kontaktai - 1 vnt
