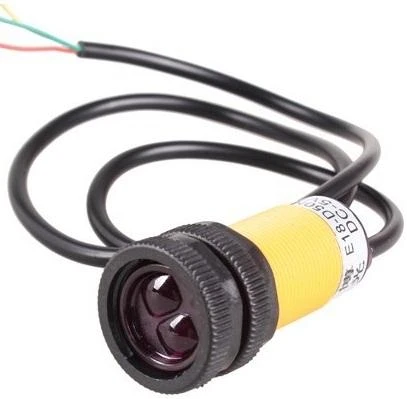

Oem E18-D50NK skaitmeninis atstumo matavimo modulis 5-80cm

Q: 1. Kaip sureguliuoti E18-D50NK modulio aptikimo nuotolį?

Šio atstumo jutiklio aptikimo diapazoną galite keisti nuo 3 iki 50 centimetrų. Reguliavimas atliekamas sukant ant modulio korpuso esantį potenciometrą. Tai leidžia pritaikyti šį infraraudonųjų spindulių sensorių konkrečiai užduočiai, pavyzdžiui, nustatyti tikslią kliūties aptikimo ribą robotui.

Q: 2. Kokį signalą duoda šis kliūčių detektorius?

Modulis turi atviro kolektoriaus išėjimą, kuris pateikia logikinį signalą. Kai objektas aptinkamas, išėjimo įtampa nukrenta iki žemos (0). Rekomenduojama prijungti 10 kOmų pakėlimo rezistorių prie teigiamo maitinimo šaltinio, kad būtų užtikrintas stabilus skaitmeninio signalo perdavimas į valdiklio įvestį.

Q: 3. Ar šis IR jutiklis veikia su permatomais objektais?

Taip, šis skaitmeninis modulis gali aptikti net ir skaidrius ar permatomus daiktus, pavyzdžiui, stiklą. Jis naudoja infraraudonuosius spindulius, kurie atsispindi nuo daugelio paviršių, nepriklausomai nuo jų regimos šviesos pralaidumo. Tai išplečia jo naudojimo galimybes įvairiose automatizavimo sistemose.

Q: 4. Kaip prijungti šį modulį prie Arduino valdiklio?

Prijungimas yra paprastas: raudoną laidą - į 5V, žalią - į GND, o geltoną signalo laidą - į bet kurį skaitmeninį Arduino kaištį. Svarbu nepamiršti įtraukti pakėlimo rezistoriaus tarp signalo ir maitinimo laidų, kad būtų išvengta netikslaus aptikimo ir užtikrintas patikimas veikimas.

Q: 5. Koks yra šio matuoklio reakcijos laikas?

Atsakas į objekto atsiradimą ar pradingimą yra labai greitas, mažesnis nei 2 milisekundės. Toks trumpas atsako laikas leidžia šiam davikliui efektyviai naudoti greitai judančiuose įrenginiuose, tokiuose kaip kliūčius vengiantys robotai arba liniją sekantys automatizuoti vežimėliai.

5.0/5 (1)
Varlė kodas 35546638
Liko tik: 5+ vnt.

Pardavėjas Varle.lt

4.5

Oem E18-D50NK skaitmeninis atstumo matavimo modulis 5-80cm

5.0/5 (1)
Varlė kodas 35546638
Liko tik: 5+ vnt.

Pardavėjas Varle.lt

4.5

9.⁸⁸ €

Pasirinkite kiekį

Į krepšelį 9.⁸⁸ €

Turite klausimų apie prekę? Padėsime!

9.⁸⁸ €

Į krepšelį

Atsiimkite parduotuvėje 0 €

Vilniuje, Ukmergės g. 241gegužės 27d., trečiadienį. 0 €
Kituose miestuosegegužės 28 d. 0 €

Atsiimkite paštomatuose nuo 1.³⁹ €

SmartPosti paštomate gegužės 28 d. 1.³⁹ €
Venipak paštomate gegužės 28 d. 1.⁷⁹ €
LP Express paštomate gegužės 28 d. 1.⁹⁹ €
Omniva paštomate gegužės 28 d. 1.⁹⁹ €
DPD paštomate gegužės 28 d. 1.⁹⁹ €

Pristatymas į namus nuo 3.⁹⁰ €

LP Express kurjeriu gegužės 28 d. 3.⁹⁰ €
DPD kurjeriu gegužės 28 d. 3.⁹⁰ €

*Užsakymo terminai yra preliminarūs

9.⁸⁸ €

Pasirinkite kiekį

Į krepšelį 9.⁸⁸ €

Turite klausimų apie prekę? Padėsime!

Gauk gegužės 27d., trečiadienį. Visi pristatymo būdai

Aprašymas

IR spindulių jutiklio atstumo matavimo modulis E18-D50NK. Spinduliai išeina iš siųstuvo, atsimuša nuo paviršiaus ir sugrįžta į imtuvą. Signalas įsijungia, kai infraraudonuosius spindulius atspindintis paviršius atsiranda matuojamame atstume. Atstumo diapozoną galima keisti su ant modulio esančiu potenciometru. Modulis aptažįsta netgi permatomus objektus.
Pastaba: signalas yra atviro kolektoriaus tipo, todėl jam patartina naudoti įtampos pakėlimo (angl. Pull up) varžą, tipiškai 10 kOmų.

Techniniai duomenys:
●    Maitinimo įtampa: 5V DC
●    Iki 100mA gali eiti iš jutiklio GND jungties.
●    Maitinimo srovė: iki 25mA
●    Reakcijos laikas: <2ms
●    Matavimo kampas: iki 15°
●    Matavimo atstumas: keičiamas nuo 3 iki 50 cm
●    Darbinė temperatūra: nuo -25° iki 55°C
●    Matmenys: 17x45 mm
●    Kabelio ilgis: 45 cm
●    Jungtys: Raudona maitinimas, geltona signalas, žalia GND
●    Išėjimo signalas: 1 kai nėra objekto, 0 kai yra objektas atspindintis IR

Nuorodos ir pritaikymas:
●    Kliūtis išvengiantis robotas
●    Linija einantis robotas

Pastebėjote klaidą prekės aprašyme ar nuotraukų galerijoje? Praneškite mums.

Skaityti daugiau

Skaityti mažiau

ChatGPT

Dirbtinio intelekto nuomonė

4 2024-06-06

Šis modulis yra labai tikslus ir patikimas, puikiai tinka įvairiems projektams. Jis turi platų matavimo diapazoną nuo 5 iki 80 cm, todėl yra universalus. Lengva integruoti su kitais elektronikos komponentais. Vienintelis trūkumas - gali būti jautrus aplinkos šviesai.

Pliusai: Tikslus ir patikimas Platus matavimo diapazonas Lengva integracija

Minusai: Jautrus aplinkos šviesai

Specifikacija

Gamintojas Oem
Modelis

AN0214-100A
Modelio pavadinimas

AN0214-100A

Šią prekę rasite filtruose

Gamintojas Oem
Tipas Moduliai

Atsiliepimai (0)

Atsiliepimų nėra

Atsiliepimų politika

Dažniausiai užduodami klausimai

1. Kaip sureguliuoti E18-D50NK modulio aptikimo nuotolį?

Šio atstumo jutiklio aptikimo diapazoną galite keisti nuo 3 iki 50 centimetrų. Reguliavimas atliekamas sukant ant modulio korpuso esantį potenciometrą. Tai leidžia pritaikyti šį infraraudonųjų spindulių sensorių konkrečiai užduočiai, pavyzdžiui, nustatyti tikslią kliūties aptikimo ribą robotui.

2. Kokį signalą duoda šis kliūčių detektorius?

Modulis turi atviro kolektoriaus išėjimą, kuris pateikia logikinį signalą. Kai objektas aptinkamas, išėjimo įtampa nukrenta iki žemos (0). Rekomenduojama prijungti 10 kOmų pakėlimo rezistorių prie teigiamo maitinimo šaltinio, kad būtų užtikrintas stabilus skaitmeninio signalo perdavimas į valdiklio įvestį.

3. Ar šis IR jutiklis veikia su permatomais objektais?

Taip, šis skaitmeninis modulis gali aptikti net ir skaidrius ar permatomus daiktus, pavyzdžiui, stiklą. Jis naudoja infraraudonuosius spindulius, kurie atsispindi nuo daugelio paviršių, nepriklausomai nuo jų regimos šviesos pralaidumo. Tai išplečia jo naudojimo galimybes įvairiose automatizavimo sistemose.

4. Kaip prijungti šį modulį prie Arduino valdiklio?

Prijungimas yra paprastas: raudoną laidą - į 5V, žalią - į GND, o geltoną signalo laidą - į bet kurį skaitmeninį Arduino kaištį. Svarbu nepamiršti įtraukti pakėlimo rezistoriaus tarp signalo ir maitinimo laidų, kad būtų išvengta netikslaus aptikimo ir užtikrintas patikimas veikimas.

5. Koks yra šio matuoklio reakcijos laikas?

Atsakas į objekto atsiradimą ar pradingimą yra labai greitas, mažesnis nei 2 milisekundės. Toks trumpas atsako laikas leidžia šiam davikliui efektyviai naudoti greitai judančiuose įrenginiuose, tokiuose kaip kliūčius vengiantys robotai arba liniją sekantys automatizuoti vežimėliai.
