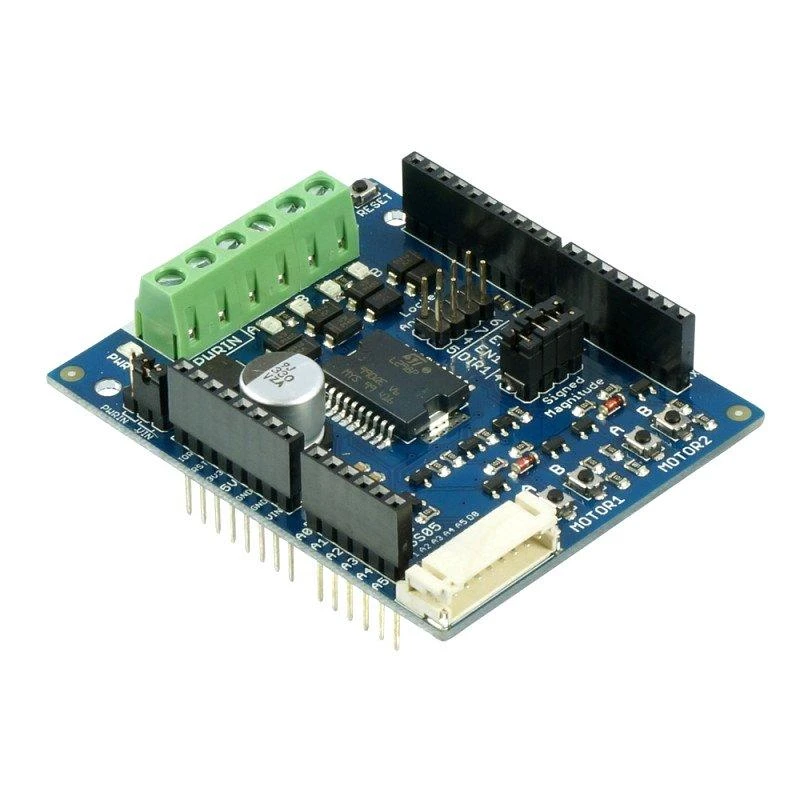

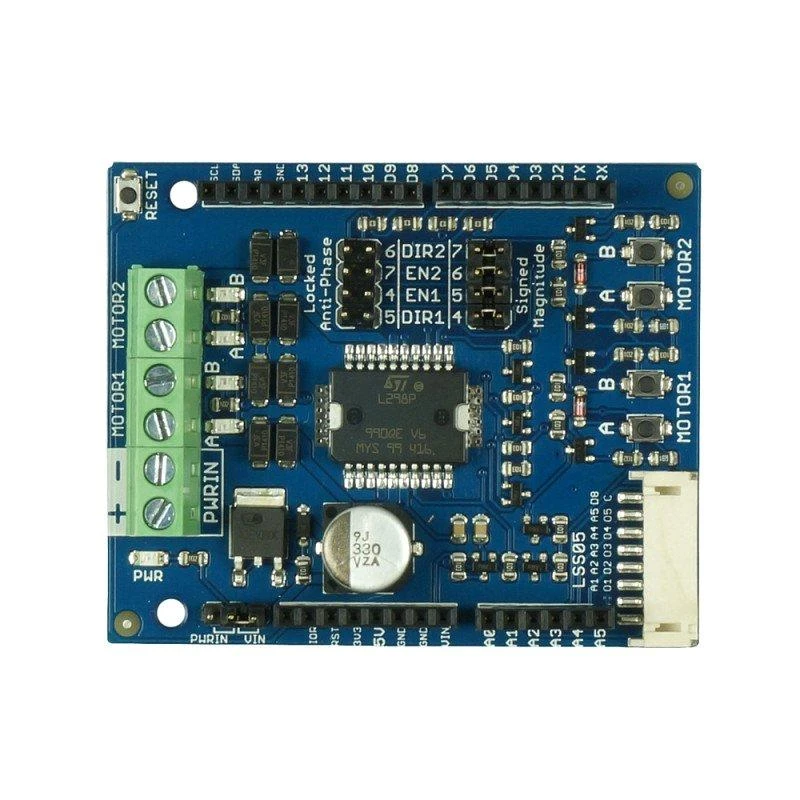

Šis DC variklio valdiklio priedėlis naudoja L298P mikroschemą, kuri leidžia valdyti du 5 – 26V DC variklius su 0.8Amp nepertraukiamąja srove kiekviename kanale. Šis priedėlis gali būti primontuojamas prie standartinių Arduino UNO, Duemilanove, Leonardo, Mega ir CIKU (PIC18F4550) plokščių.

Priedėliui būdingos kelios sprecialiosios funkcijos. Variklio galios apsauga nuo poliškumo, taip pat greitojo bandymo ir rankinio valdymo mygtukai kiekvienam variklio kanalui. Pridėti LSS05 (automatinio kalibravimo linijos jutiklį) prie Arduino bus nesunku, nes šis priedėlis pateikiamas su tam skirtu lizdu.

Greičio kontrolė vykdoma naudojant įprastą PWM, kurį galima išgauti iš Arduino PWM išvesties 5 ir 6 kaiščių. Variklio valdiklio įjungimą/išjungimą kontroliuoja Arduino 4 ir 7 kaiščiai. Yra galimybė sukonfigūruoti taip, kad jis taptų užrakintu antifaziu, kuris naudoja PWM signalą, kad nuspręstų variklio kryptį, greitį ir užvedimą/sustabdymą. Valdymo režimus galima konfigūruoti naudojant trumpiklius ir programą.

Variklio priedėlis gali būti maitinamas tiesiogiai iš Arduino arba iš išorinio maitinimo šaltinio. Rekomenduojama variklio priedėliui naudoti išorinį maitinimo šaltinį.

Šis priedėlis suderinamas su Arduino Uno R1, Arduino Uno R2, Arduino Uno R3, Arduino Leonardo, Arduino Mega ir CIKU.

Techniniai duomenys:

Loginis valdymas, 5V iš pagrindinės Arduino plokštės
Išorinės variklio galios poliškumo apsauga
2 x greitojo bandymo mygtukai kiekvienam variklio kanalui
2 x indikatoriniai LED kiekvienam kanalui
DC variklio valdymas dviem kryptimis
Variklio varoma įtampa: nuo 6.5 iki 12VDC (VIN maitinimo šaltinis), nuo 5.0 iki 26VDC (išorinis maitinimo šaltinis)
0.8Amp nuolatinė kiekvieno kanalo srovė (2A pikas)
4, 5, 6 ir 7 kaiščiai naudojami varyti DC variklius
Palaiko PWM greičio valdymą
Palaiko išankstinę greičio kontrolę
LSS05 lizdas - automatiškai kalibruojantis linijos jutiklis

Nuorodos:

Pastebėjote klaidą prekės aprašyme ar nuotraukų galerijoje? Praneškite mums.

Skaityti daugiau

Skaityti mažiau

Gamintojas Oem
Modelis

AN-12404
Modelio pavadinimas

AN-12404

* Anksčiau taikyta Varle.lt kaina

Atsiliepimų nėra

Atsiliepimų politika

1. Kokius Arduino plokštes palaiko šis variklių valdiklis?

Šis OEM DC variklio valdiklio priedėlis yra suderinamas su daugeliu populiarių platformų. Jis veikia su Arduino Uno, Leonardo, Mega bei Duemilanove plokštėmis. Taip pat palaiko ir CIKU (PIC18F4550) plokštę, todėl yra universalus sprendimas įvairiems robotikos projektams.

2. Kaip valdyti variklio greitį su šiuo priedėliu?

Greitis valdomas naudojant PWM signalą. Šis valdiklis palaiko impulsinės pločio moduliaciją, kurią generuoja jūsų mikrokontroleris. Valdymui naudojami specifiniai Arduino kaiščiai, leidžiantys sklandžiai reguliuoti sukimosi dažnį. Tai suteikia tikslų greičio kontrolės mechanizmą jūsų konstrukcijoms.

3. Ar šis modulis gali valdyti žingsninius variklius?

Taip, šis dviejų kanalų valdiklis tinka ir žingsniniams varikliams. Jis gali valdyti dvi bipoliarines arba vieną unipoliarinę žingsninę mašiną. Platus įtampos diapazonas ir pakankama srovė užtikrina stabilų veikimą įvairiems tipams. Tai praplečia jo panaudojimo galimybes.

4. Kokia yra didžiausia variklio įtampa ir srovė?

Maksimali variklio įtampa gali siekti iki 26 voltų, kai naudojamas išorinis maitinimo šaltinis. Kiekvienas kanalas gali tiekti iki 0,8 ampero nuolatinės srovės arba 2 amperus trumpalaikiam režimui. Tokie parametrai leidžia valdyti galingesnius nuolatinės srovės variklius jūsų sistemose.

5. Kam skirtas LSS05 lizdas ant valdiklio?

Lizdas skirtas tiesiogiai prijungti automatinio kalibravimo linijos sekimo jutiklį. Tai labai supaprastina robotų, sekiančių liniją, kūrimą, nes nereikia papildomų laidų. Jutiklis automatiškai suderinamas su valdikliu, suteikiant patogų sprendimą mobiliems robotams.
