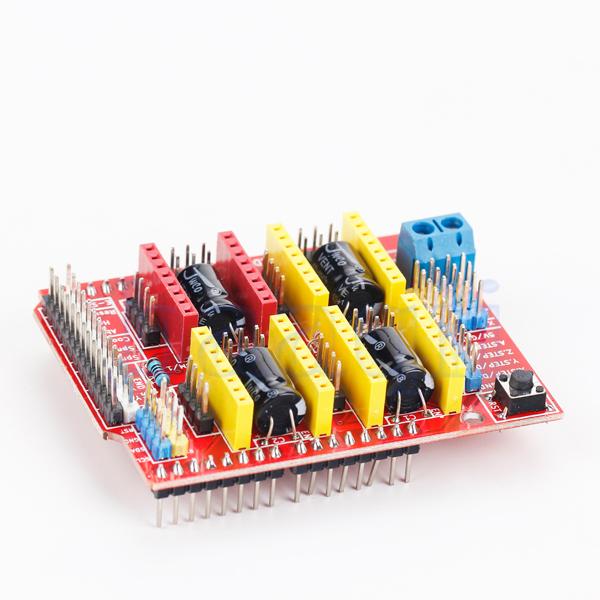

Arduino CNC priedėlis, skirtas 3D spausdintuvams ir kitiems sudėtingiems CNC įrenginiams. Tai yra naujausia Arduino CNC priedėlio versija 3.5, turinti visas reikalingas jungtis patogiai prisijungti CNC valdymo komponentus, tarp kurių yra:

4-ios A4988 žingsninių variklių valdymo moduliams (angl. A4988 driver) skirtos jungtys su specialiomis schemomis, skirtomis apsaugoti juos nuo srovės šuolių. Į jas galėsite prijungti X, Y, Z ašių ir ekstruderio ašies varikliukus.
Daug jungčių, išdėstytų aplink visą priedėlį, kurios leidžia 1 kabeliu jungtis į 5V, GND ir signalo jungtis.
Visos Arduino jungtys pasiekiamos priedėlio išorėje

Techniniai duomenys ir savybės:

Varžtinės jungtys užtikrina patikimą kontaktą
Lengvai išlituojami ir aiškiai pažymėti komponentai
Darbinė įtampa: 12-36V DC
Kompaktiškas dizainas
Trumpikliai (angl. jumper), leidžiantys nustatyti mikro žingsnius (angl. micro-stepping)
Naujausia Arduino CNC priedėlio versija 3.5

Nuorodos ir pritaikymas:

3D spausdintuvai
Sudėtingos CNC mašinos
Suderinamas su GRBL 0.9 (Arduino UNO atviro kodo programinė įranga, paverčianti G-kodo komandas žingsniniais signalais https://github.com/grbl/grbl )

Pastebėjote klaidą prekės aprašyme ar nuotraukų galerijoje? Praneškite mums.

Skaityti daugiau

Skaityti mažiau

Gamintojas Oem
Modelis

AN0180
Modelio pavadinimas

AN0180

Atsiliepimų nėra

Atsiliepimų politika

1. Kokius žingsninius variklius galima prijungti prie šio valdiklio?

Valdiklis turi keturias specialias jungtis A4988 variklių valdikliams, skirtas X, Y, Z ašims ir ekstruderio ašiai. Šios lizdai turi apsaugą nuo srovės šuolių, užtikrinančią ilgaamžiškumą. Prie jų galima prijungti įprastus žingsninius variklius, naudojamus daugelyje CNC staklių ir 3D spausdintuvų.

2. Kaip valdyti žingsninio variklio mikropadalus su šiuo moduliu?

Mikropadalo režimą nustatote naudodami trumpiklius, esančius ant plokštės šalia kiekvienos A4988 jungties. Šis nustatymas leidžia reguliuoti variklio judesio sklandumą ir tikslumą. Konfigūracija atliekama labai paprastai, nes visi reikalingi elementai yra aiškiai pažymėti.

3. Kokią maitinimo įtampą reikia tiekti į šią plokštę?

Plokštė veikia su nuolatinės srovės įtampa nuo 12 iki 36 voltų. Toks platus įtampos diapazonas leidžia ją suderinti su įvairiais maitinimo šaltiniais. Tai suteikia lankstumo projektuojant savo staklės ar spausdintuvo maitinimo sistemą.

4. Ar šis priedas tinka GRBL programinei įrangai valdyti?

Taip, šis CNC valdiklio priedas yra visiškai suderinamas su populiaria atvira GRBL 0.9 valdymo programa. Jis puikiai tinka Arduino Uno pagrindu sukurtiems projektams. Plokštės išdėstymas palengvina visų reikalingų valdymo signalų prijungimą.

5. Kodėl patikimumui svarbios varžtinės jungtys šioje plokštėje?

Varžtinės jungtys užtikrina stabilią ir patikimą elektros kontaktą, net esant vibracijoms nuo staklių darbo. Tai pašalina problemą su lituojamais laidais, kurie gali atsiliuoti. Toks sprendimas labai patogus montuojant ir keičiant komponentus.
