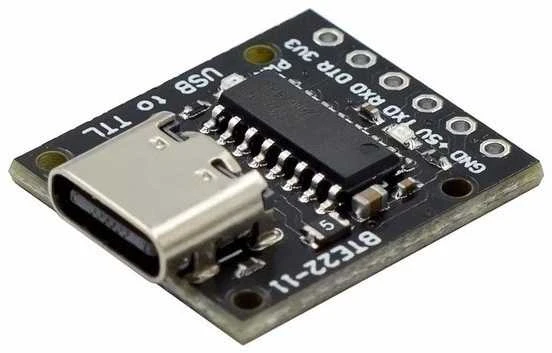

Oem C tipo USB nuoseklusis keitiklis į TTL UART 3.3V/5V - CH340E - alternatyvus modulis CH340G

USB tipo C į TTL nuoseklusis keitiklis 3.3V/5V - CH340E

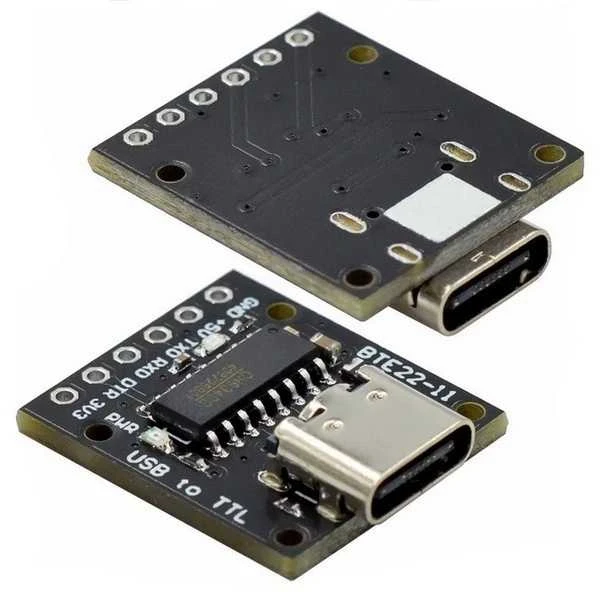

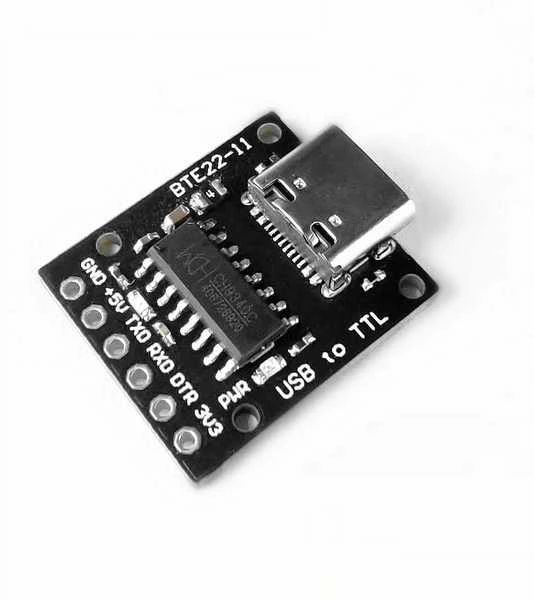

Modulis sukurtas CH340E sistemos pagrindu, veikia su 3.3 ir 5V įrenginiais. Konverteris naudojamas tose vietose, kur komunikacijai naudojamas nuoseklusis prievadas, tai yra GPS, GSM, Arduino sistemos, maršrutizatoriai, dekoderiai ir kt.

Konverteris taip pat naudojamas kai kuriems mikrovaldikliams programuoti, pvz., Arduino. Originalios serijinės programos yra visiškai suderinamos.

• Maitinimas: 5V, 3,3V
• USB sąsaja suderinama su USB V2.0.
• Imituoja standartinę UART sąsają, naudojamą nuosekliesiems periferiniams įrenginiams atnaujinti arba UART sąsajai išplėsti per USB magistralę.
• Aparatinė visiškai dvipusė UART sąsaja, įmontuotas perdavimo ir priėmimo buferis, palaiko perdavimo spartą nuo 50bps iki 2Mbps.
• Palaiko MODEM RTS, DTR, DCD, RI, DSR ir CTS bendrą perjungimo signalą.
• Per išorinio lygio konvertavimo lustą jis suteikia papildomą RS232, RS485, RS422 ir kt. sąsają.
• CH340R palaiko SIR infraraudonųjų spindulių ryšį pagal IrDA kriterijų, palaiko perdavimo spartą nuo 2400bps iki 115200bps.
• Programinė įranga suderinama su CH341
• Matmenys: 16x18mm
• Rastras: 2,54 mm

Jei norite naudoti konverterį programai įkelti į Arduino ar panašias sistemas, iš karto po kompiliavimo (ir įkėlimo pradžioje) turite iš naujo paleisti visą išorinę sistemą (nustatyti iš naujo mygtuką ant Arduino PCB). Taip apibrėžiama programavimo seka, jei mikrovaldiklis nepaleidžiamas iš naujo, programa gali būti neįkelta.

Arba naudokite DTR kaištį, prijungdami jį prie RST Arduino, tada šis veiksmas bus suaktyvintas automatiškai.

Naudingos nuorodos:

• Windows tvarkyklės
• Linux tvarkyklės
