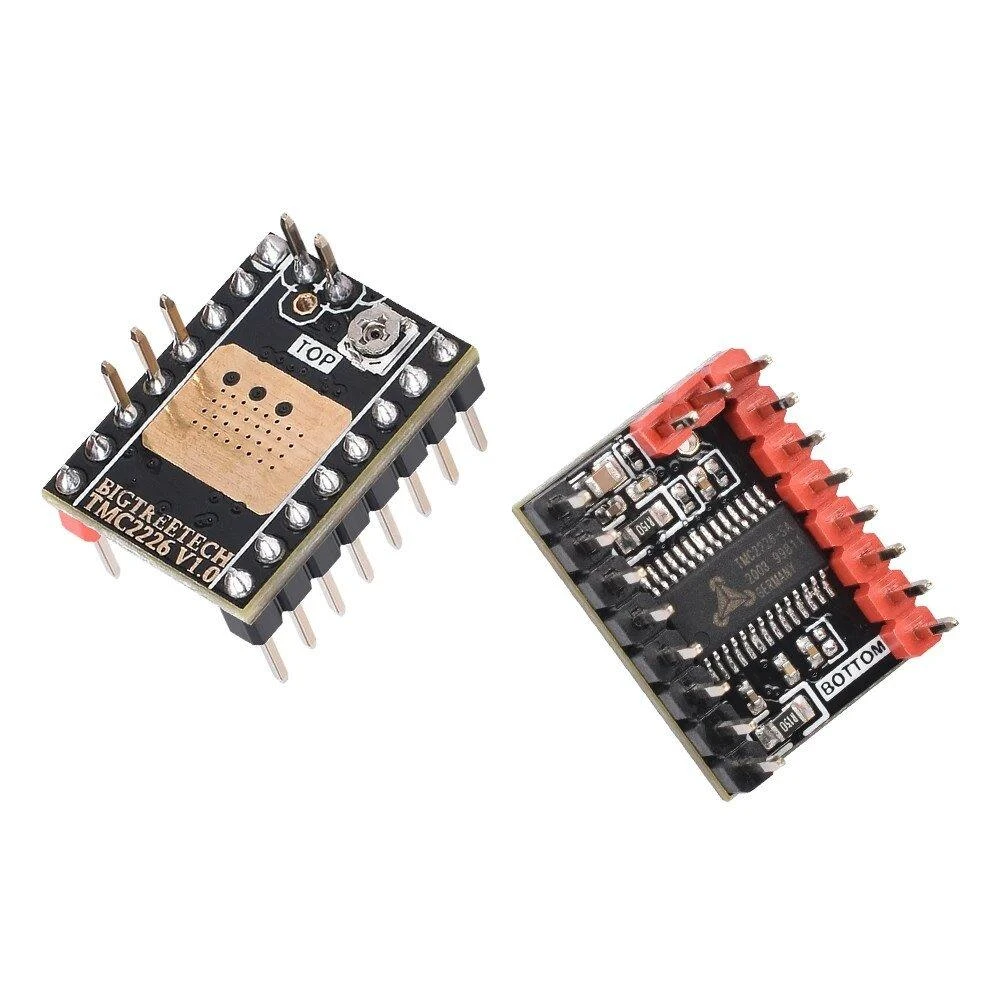

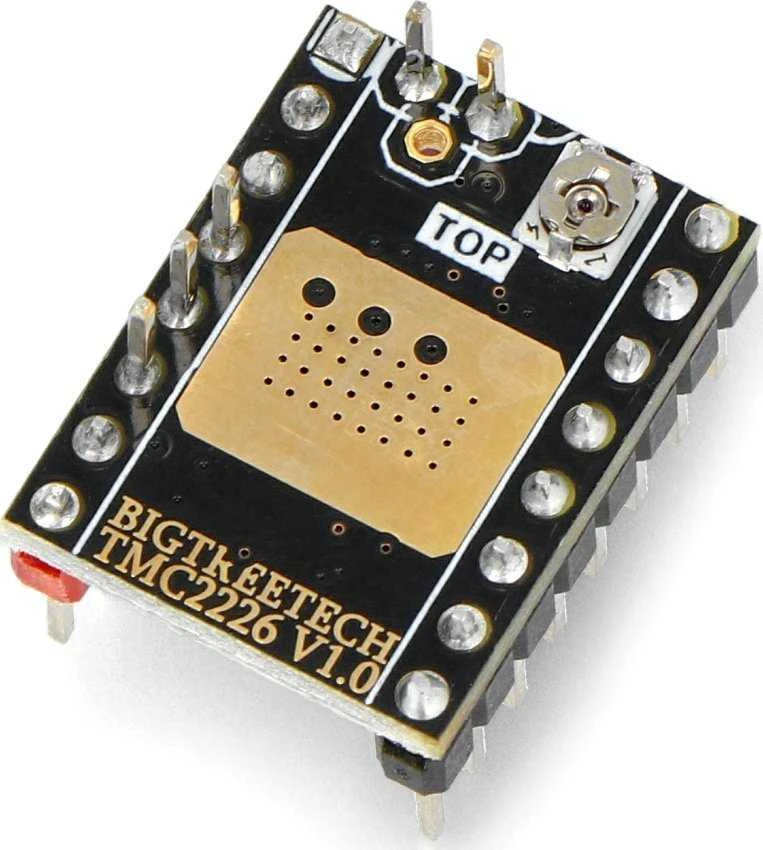

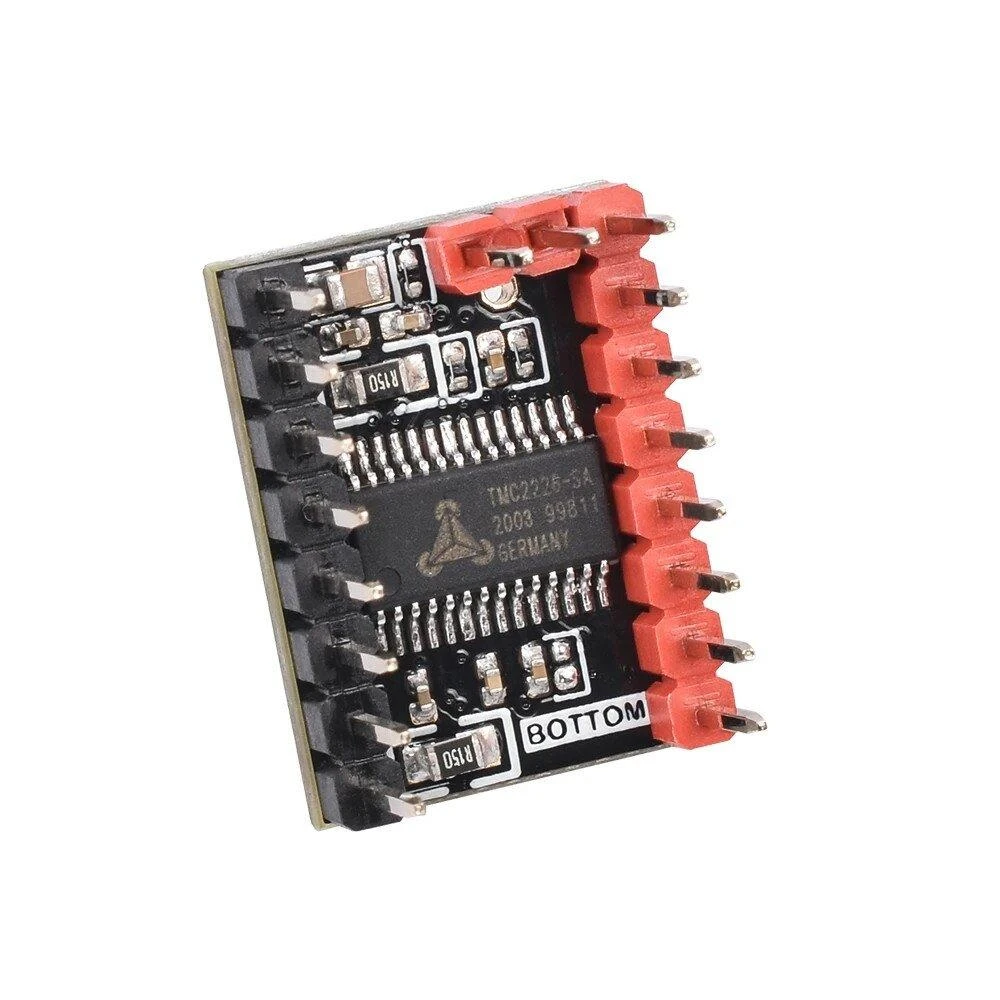

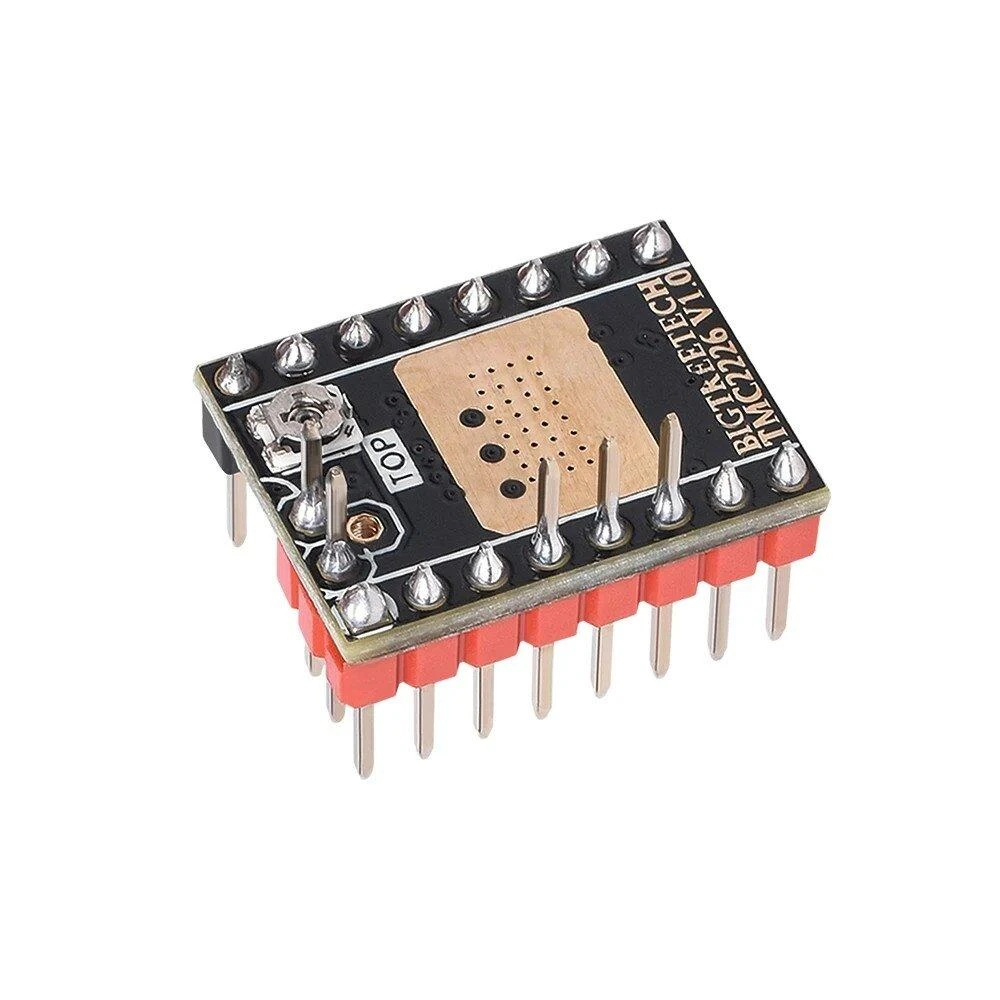

Oem Bigtreetech TMC2226 v1.0 žingsninio variklio valdiklis

Dviejų fazių žingsninio variklio valdiklis. Maksimalus srovės suvartojimas vienai ritei yra 2,8 A. RMS efektyvioji vertė yra 2 A. Tai užtikrina sklandų veikimą su 256 žingsnių raiška. Gaminys leidžia konfigūruoti STEP/DIR parametrą 1/8, 1/16, 1/32 arba 1/64 žingsniais. TMC2226 v1.0 palaiko MicroPlyer, StealthChop2, SpreadCycle ir StallGuard 4. Suderinamas su Coolstep standartu, taupo iki 75% energijos. Produktas suderinamas su Bigtreetech v1.4 Turbo 32 bitų pagrindine plokšte, naudojama Biqu B1 spausdintuvuose. Su valdikliu yra radiatorius.

Pagrindinės savybės:

• Užtikrina tikslų žingsninio variklio veikimą
• Apsaugo variklio vibraciją, todėl sumažina triukšmą, atsirandantį veikimo metu

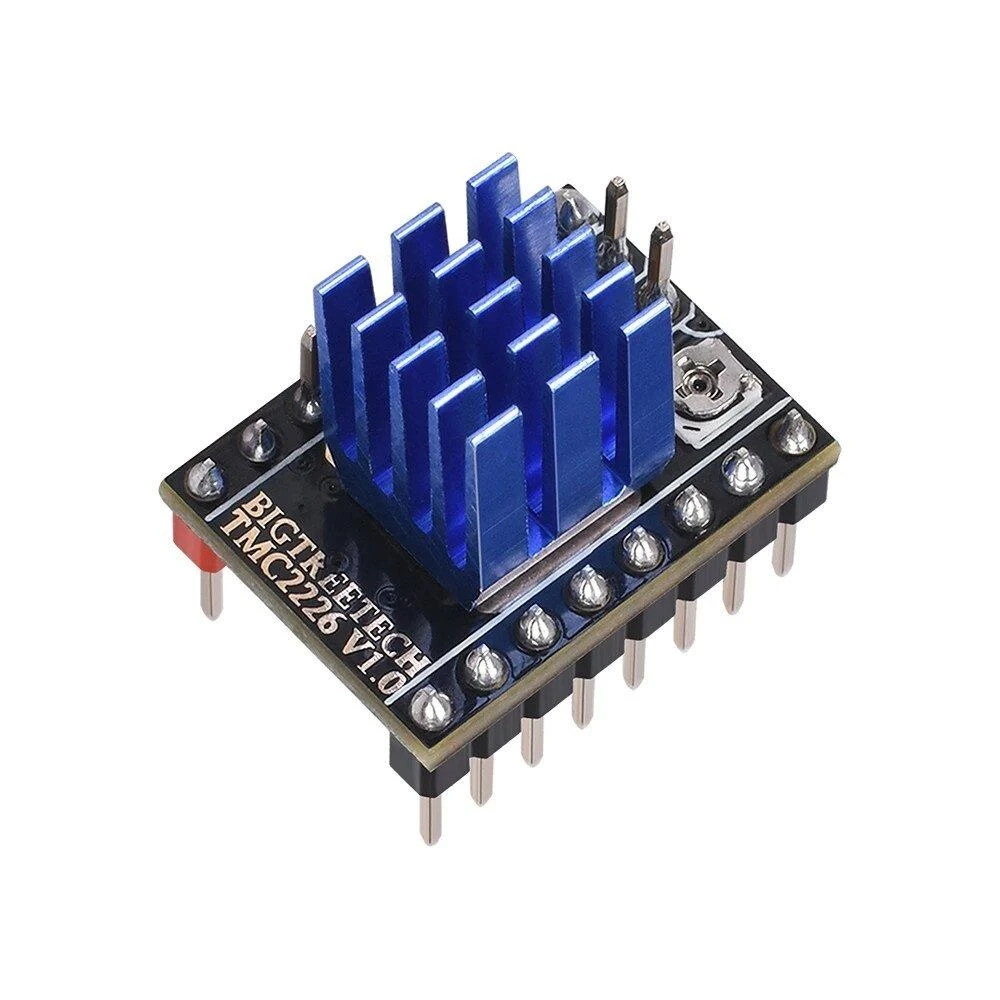

• Didelės talpos radiatorius efektyviai sumažina darbo metu susidariusią temperatūrą
• TMC2226 v1.0 modulis palaiko Step/Dir ir UART režimą

• Darbinė įtampa: nuo 4,75 V iki 29 V
• Didžiausias srovės suvartojimas ritėje: 2,8 A
• Vidutinė vertė: 2 A
• Step/dir veikimo variantai: 1/8, 1/16, 1/32 arba 1/64 žingsnio
• Apsauga nuo perkaitimo pritvirtintu radiatoriumi
• Matmenys: 20,32 x 15,24 mm

• TMC2226 v1.0 valdiklis
• Specialus radiatorius
• Sujungimo laidas
