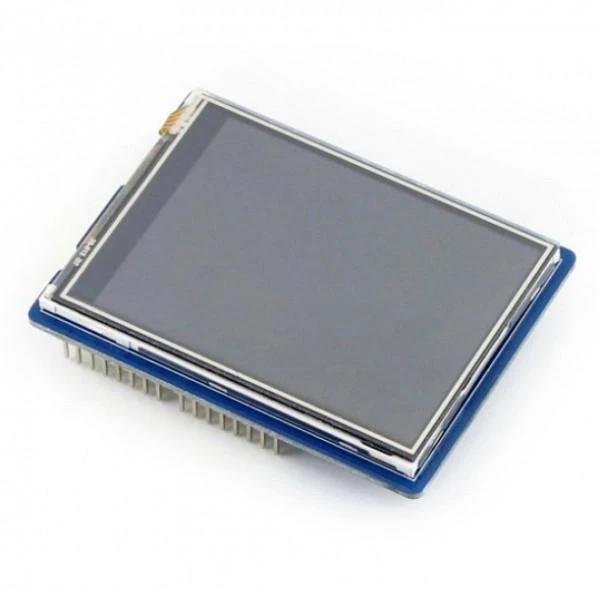

Savybės:

Atsparus jutiklinis ekranas TFT LCD, 7.11 cm skersmens (2.8 colio), 320 x 240 raiškos

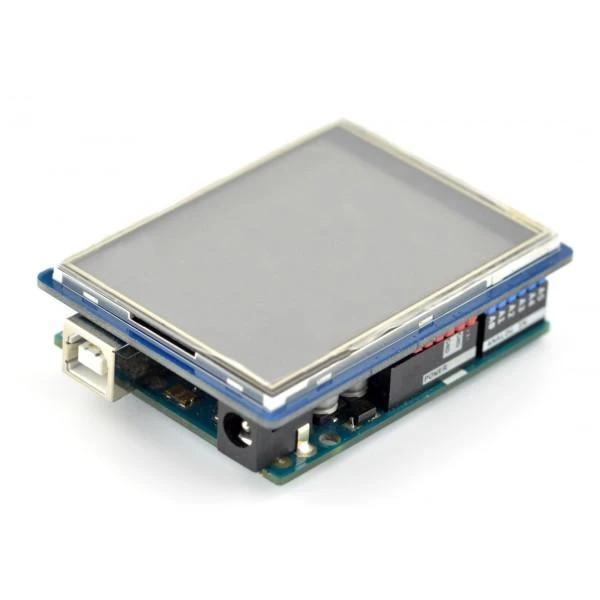

Standartinė „Arduino“ sąsaja, suderinama su tokiomis plokštėmis kaip: „Arduino UNO“, „Leonardo“, „UNO PLUS“, „NUCLEO“, „XNUCLEO“
Įmontuotas autonominis jutiklinis valdiklis
Micro SD“ lizdas, suteikiantis galimybę paprastu būdu saugoti nuotraukas, skirtas rodymui
Valdomas per SPI, naudojami tik keli „Arduino“ kaiščiai
Foninis apšvietimas reguliuojamas pagal programą, mažesnės energijos sąnaudos

Techniniai duomenys:

LCD tipas: TFT
LCD sąsaja: SPI
LCD valdiklis: HX8347D
Jutiklinio ekrano tipas: atsparus
Jutiklinio ekrano valdiklis: XPT2046
Spalvos: RGB, 65K spalvų
Rezoliucija: 320 x 240 (taškų)
Įvesties/išvesties įtampa: 3.3V/5V
Svoris: 0.038 kg

Nuorodos:

WiKi

Pastebėjote klaidą prekės aprašyme ar nuotraukų galerijoje? Praneškite mums.

Skaityti daugiau

Skaityti mažiau

Gamintojas Oem
Modelis

AN-04464
Modelio pavadinimas

AN-04464

Atsiliepimų nėra

Atsiliepimų politika

1. Su kokiomis Arduino plokštėmis suderinamas šis jutiklinis ekranas?

Šis OEM jutiklinis ekrano priedelis yra suderinamas su standartinėmis Arduino sąsajomis. Jis veikia su populiariausiomis plokštėmis, pvz., Arduino UNO, Leonardo arba NUCLEO. Komunikacija vyksta per SPI protokolą, todėl užima tik keletą skaitmeninių kaiščių, paliekant daugiau laisvų išvadų kitiems projektams.

2. Kaip prijungti ir valdyti šį TFT ekraną?

Priedelis valdomas per SPI sąsają, kuri supaprastina jungtį. Valdymui pakanka prisijungti prie kelių Arduino skaitmeninių kaiščių. Įmontuotas atskiras jutiklio valdiklis XPT2046 apdoroja lietimį, o ekrano valdiklis HX8347D užtikrina vaizdo atvaizdavimą, todėl procesoriaus apkrova yra minimali.

3. Ar galima rodyti nuotraukas iš SD kortelės?

Taip, įrenginyje yra integruotas Micro SD kortelės lizdas. Tai leidžia tiesiogiai nuskaityti grafinius failus, pavyzdžiui, BMP formato nuotraukas, ir rodyti jas ekrane. Ši funkcija yra patogi kurti vartotojo sąsajas su ikonomis arba saugoti didesnius duomenis, nenaudojant pagrindinės plokštės atminties.

4. Kokios yra šio skydelio pagrindinės techninės charakteristikos?

Ekranas turi 2,8 colio įstrižainę ir 320x240 taškų raišką. Jis atvaizduoja 65 tūkstančius RGB spalvų. Įrenginys gali būti maitinamas 3,3V arba 5V įtampa, o jo foninis apšvietimas reguliuojamas programiškai, kas leidžia optimizuoti energijos suvartojimą mobiliuose įrenginiuose.

5. Koks yra jutiklio tipo ekrano privalumas?

Naudojamas atsparus jutiklinis ekranas, kuris reaguoja į fizinį prisilietimą. Šis sprendimas leidžia kurti intuityvias rankinio valdymo sąsajas, pavyzdžiui, mygtukus arba slankiklius tiesiog liečiant ekraną pirštu. Tai patikimesnė ir patogesnė alternatyva nei paprasti mygtukai arba potenciometrai.
