Oem Alkoholio jutiklis MQ-3 -...

1. Kam skirtas OEM alkoholio jutiklis MQ-3?

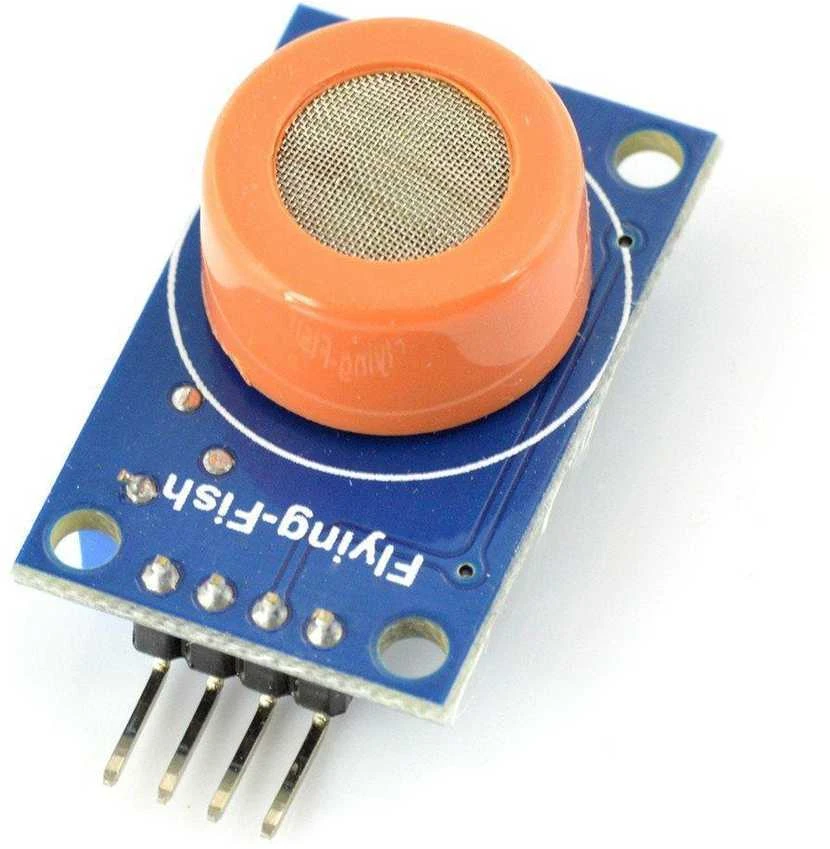

Šis mėlynas puslaidininkinis jutiklis skirtas alkoholio garų koncentracijai ore nustatyti. Jis turi analoginę ir skaitmeninę išvestis. Jutiklį lengva prijungti prie Arduino ar kitos valdymo plokštės. Lauke esantis potenciometras leidžia nustatyti slenkstį, kurį viršijus, D0 išėjimo signalas pasikeičia.

2. Kaip veikia šio jutiklio slenkstinė funkcija?

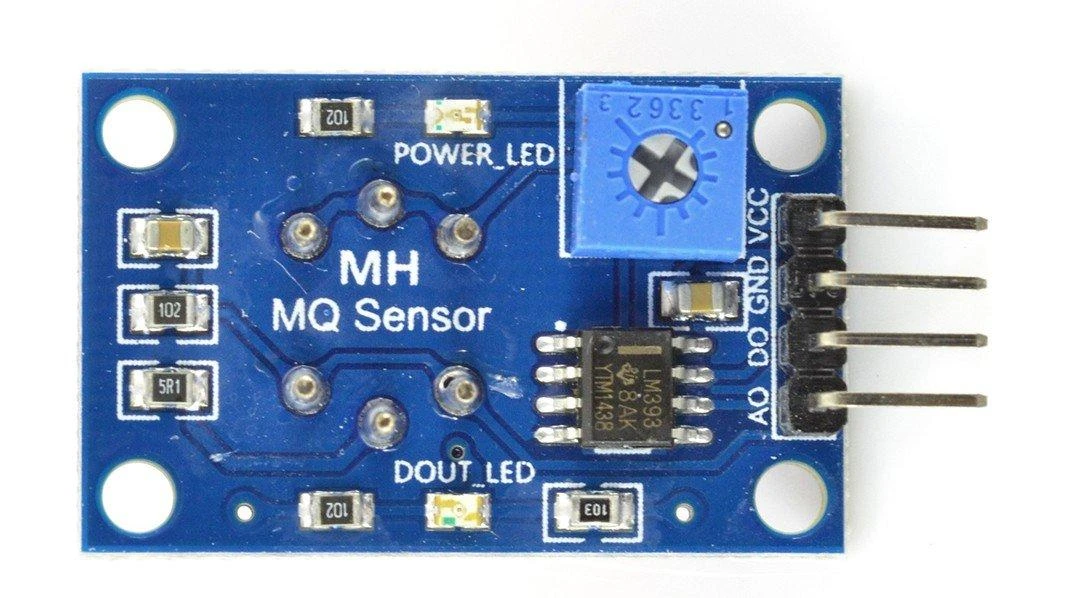

Jutiklio plokštėje įmontuotas potenciometras atlieka slenksčio nustatymo funkciją. Kai alkoholio koncentracija ore viršija nustatytą ribą, D0 išėjimo įtampa pasikeičia iš aukštos į žemą. Tokiu būdu galima iš karto gauti signalą, pavyzdžiui, įjungti garsinį pavojaus signalą.

3. Kokias išvesties galimybes turi MQ-3 jutiklis?

Šis modulis turi dvi išvestis: analoginę (A0) ir skaitmeninę (D0). Analoginė išvestis leidžia matuoti tikslų alkoholio kiekį ore. Skaitmeninė išvestis reaguoja į jūsų nustatytą slenkstį. Jos abi lengvai sujungiamos su mikrovaldikliu, pavyzdžiui, Arduino plokšte, naudojant 2,54 mm kaiščius.

4. Kokiame matavimo diapazone veikia šis alkoholio detektorius?

Detektorius geba išmatuoti alkoholio koncentraciją nuo 0,04 mg/l iki 4 mg/l. Tai yra gana platus diapazonas, tinkantis įvairiems projektams. Be to, gamintojas nurodo, kad 0,1 mg/l vertė atitinka maždaug 0,21 promilės (‰), todėl lengva perskaičiuoti matavimo rezultatus.

5. Kaip prijungti šį OEM jutiklį prie maitinimo šaltinio?

Jutikliui reikalinga 5 V nuolatinė srovė. Maitinimo laidai jungiami prie atitinkamų VCC ir GND kaiščių. Ant plokštės yra šviesos diodas, kuris užsidega, kai jutiklis veikia. Dėl 2,54 mm jungčių ir montavimo angų, jį lengva pritvirtinti ir prijungti prie kitų komponentų sistemose.
