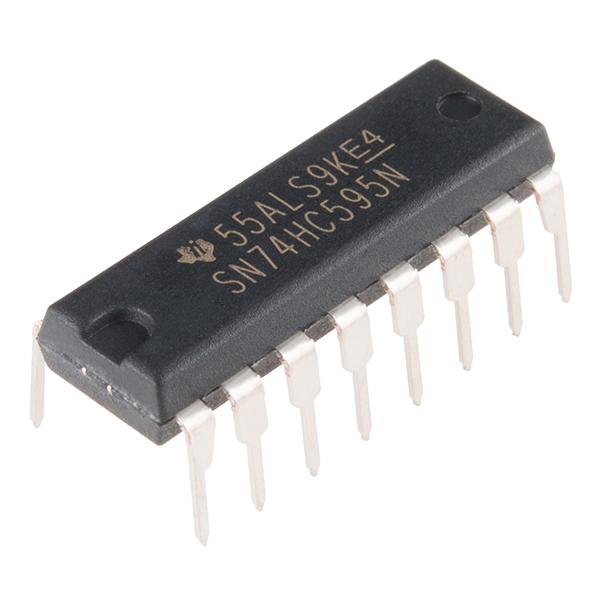

Oem 74HC595 šiftregistro grandynas

74HC595 loginių elementų grandynas, skirtas praplėsti esamas mikrovaldiklio jungtis. Jo pagalba galėsite valdyti iki 8 jungčių tik su keliomis mikrovaldiklio jungtimis. Tai veikia naudojant sinchroninę serijinę komunikaciją (angl. Synchronous serial communication). Viena jungtis siunčia signalą, kita pulsuoja. Tuomet pagal išsiųstą žinutę, modulis pakeičia jungčių būseną į aukštą, žemą arba aukšto impedanso (angl. Logic High, Low or high impedance).

Savybės ir techniniai duomenys:

• 8 bitų
• Nuosekli signalo įvestis (angl. Serial in)
• Nuosekli arba lygiagreti signalo išvestis (angl. Serial or parallel out)
• 3 signalo būsenos: aukštą, žemą arba aukšto impedanso (angl. Logic High, Low or high impedance).
• Jungčių kiekis: 16
• Persijungimo laikas: 285ns
• Maitinimo ir loginių signalų įtampa: 2-6 V
• Darbinė temperatūra: -55°C ~ 125°C

Nuorodos ir pritaikymas:

• Arduino naudojimo pavyzdys
