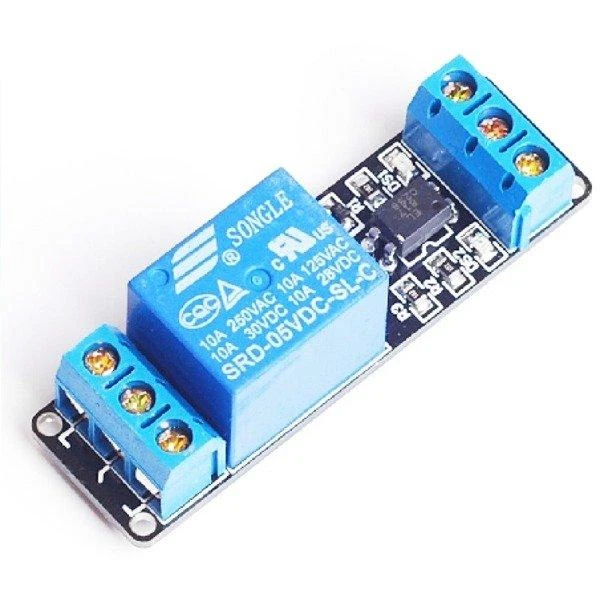

Oem 1 kanalo relės modulis - R1 - 5V - 10A/250V - su optoizoliacija - skirta Arduino

Universalus modulis su 5 V rele su optoelektronine izoliacija 10 A - 250 V AC / 10 A - 30 V DC. Sistema leidžia valdyti pavaras naudojant mikrovaldiklio prievadus arba bet kurį kūrimo rinkinį. Modulis maitinamas 5 V įtampa į atitinkamus VCC ir GND kaiščius. Dėl optoizoliacijos naudojimo kanalo srovės suvartojimas yra minimalus, todėl galite lengvai valdyti mikrovaldiklį. Relės įjungimą rodo relės kanalo veikimo būsenos diodas. Prijungus maitinimo šaltinį, diodas rodo, kad maitinimo šaltinis veikia.

Pagrindinės savybės:

• Modulis turi SRD-05 relę su rite, maitinama 5 V įtampa su optine įvesties izoliacija
• Modulis leidžia valdyti pavaras, vartojančias iki 10 A srovę, naudojant mikrovaldiklio prievadus arba bet kurį Arduino kūrimo rinkinį
• Optoizoliacija atskiria valdymo signalą nuo dalies, susijusios su relės maitinimu, taip užtikrinant saugų valdymo sistemos darbą
• Taikymas maketavimo plokštėms, paleidimo moduliams, Arduino ir kt.
• Norint tinkamai veikti, pakanka prijungti relės maitinimo šaltinį ir skaitmeninį valdymo signalą
• Įjungimas esant LOW būsenai
• Taikymo pavyzdžiai
• Apšvietimo valdiklis
• Pavarų valdiklis
• Elektrinių prietaisų, įskaitant variklius, jungiklis


Specifikacijos:

• VCC maitinimo įtampa: 5 V
• Įvesties įtampa IN: nuo 3,0 V iki 5,5 V
• Relė SRD-05VDC-SL-C
• Ritės įtampa: 5 V
• Maksimali kontaktinė įtampa: 250 V AC
• Didžiausia srovė: 10 A
• Matmenys 56 x 18 x 22 mm
