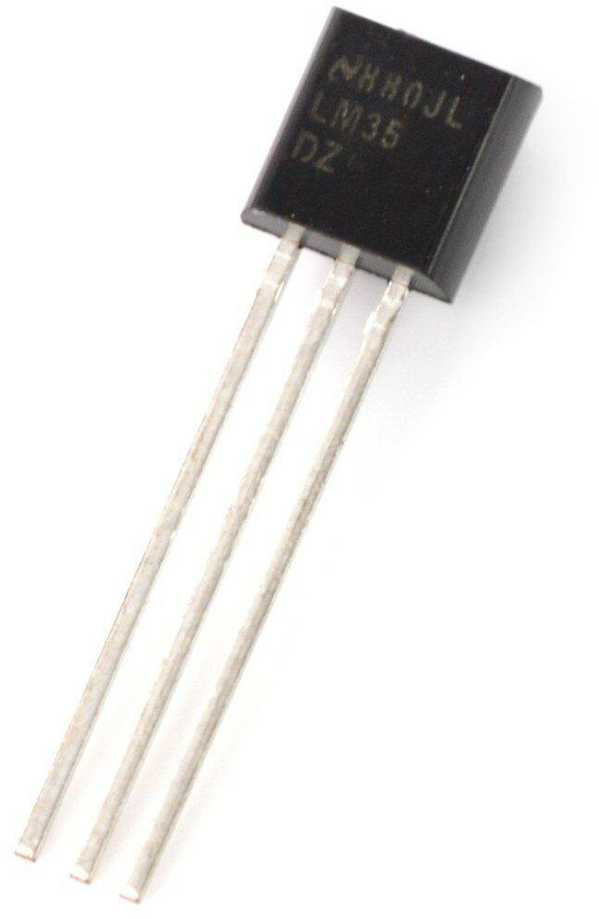

National Semiconductor LM35DZ...

Name: National Semiconductor LM35DZ temperatūros jutiklis - analoginis THT
Brand: National Semiconductor
SKU: 40650975
Price: 7.03 EUR
Availability: InStock

1. Kokį temperatūros matavimo diapazoną galiu naudoti su šiuo jutikliu?

Šis analoginis termometras veikia nuo 0 °C iki 100 °C. Jis yra tiesinis, o jo skalė sukalibruota pagal Celsijaus laipsnius. Įrenginys puikiai tiks daugeliui namų ir pramoninių projektų, kur reikia patikimai stebinti aplinkos sąlygas ar procesus šiame temperatūrų intervale.

2. Kaip sužinoti išmatuotą temperatūrą pagal jutiklio signalą?

LM35DZ išėjimo įtampa yra proporcinga temperatūrai. Konversijos koeficientas yra 10 mV vienam Celsijaus laipsniui. Pavyzdžiui, 25 °C temperatūra atitiks 250 mV įtampą. Norint gauti reikšmę, pakanka išmatuoti analoginę įtampą mikrokontrolerio ar voltmetro pagalba.

3. Kokio maitinimo šiam matuokliui reikia?

Jutikliui reikalinga nuo 4 V iki 30 V nuolatinės srovės įtampa. Toks platus maitinimo įtampos intervalas leidžia jį integruoti į įvairias sistemas. Drenažo srovė yra labai maža, todėl įrenginys yra ekonomiškas ir netinka tik didelės galios šaltiniams.

4. Ar šis įtaisas tiks tiksliai stebėti aplinkos sąlygas?

Taip, LM35DZ pasižymi aukštu tikslumu. Jo paklaida yra ±0,5 °C esant kambario temperatūrai. Dėl savo patikimumo ir tiesinės charakteristikos, šis komponentas dažnai naudojamas tiksliuose matavimuose, pvz., klimato valdymo sistemose ar mokslinėse priemonėse.

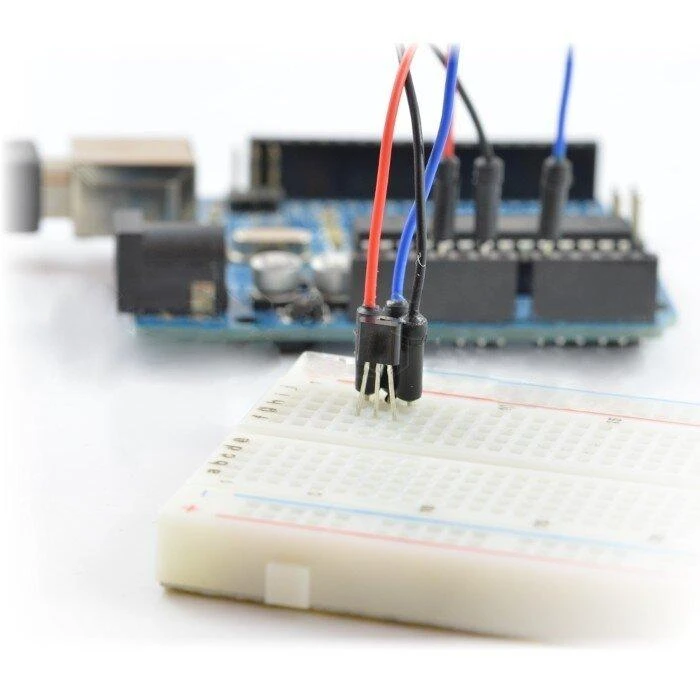

5. Kaip prijungti šį komponentą prie Arduino platformos?

Prijungimas yra paprastas: maitinimą (+Vs) ir įžeminimą (GND) sujunkite su atitinkamais Arduino gnybtais, o analoginį išėjimą (Vout) – prie bet kurio analoginio įėjimo. Arduino programinis kodas turės perskaityti įtampą ir perskaičiuoti ją į temperatūrą naudojant 10 mV/°C santykį.
