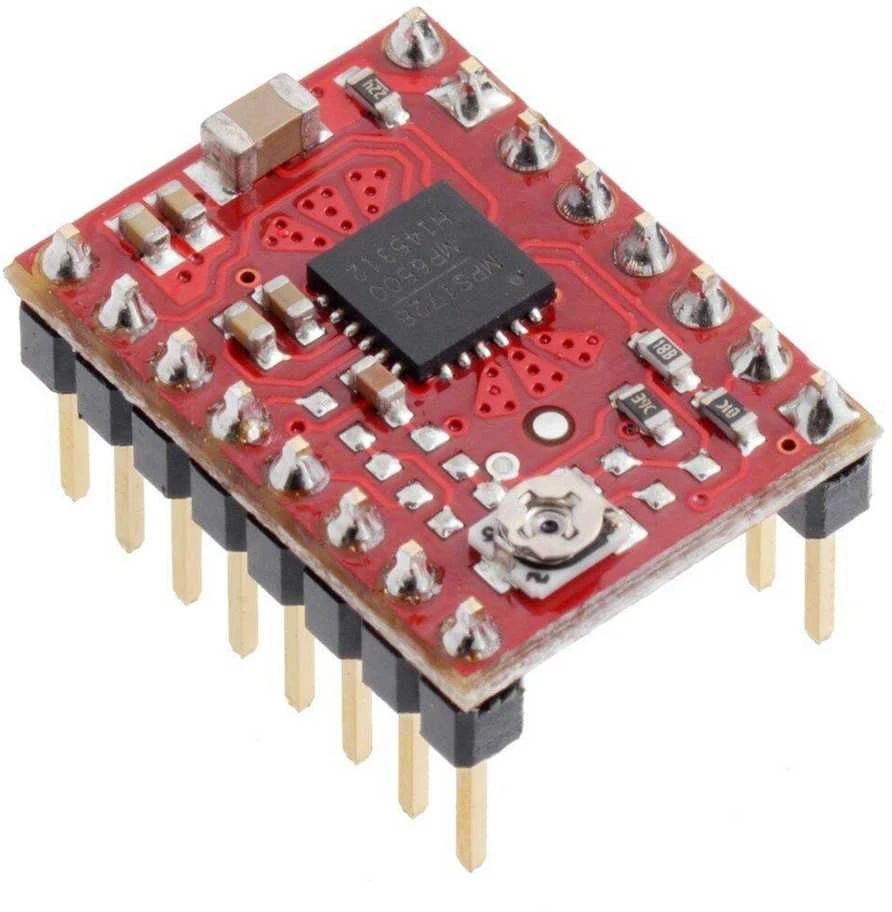

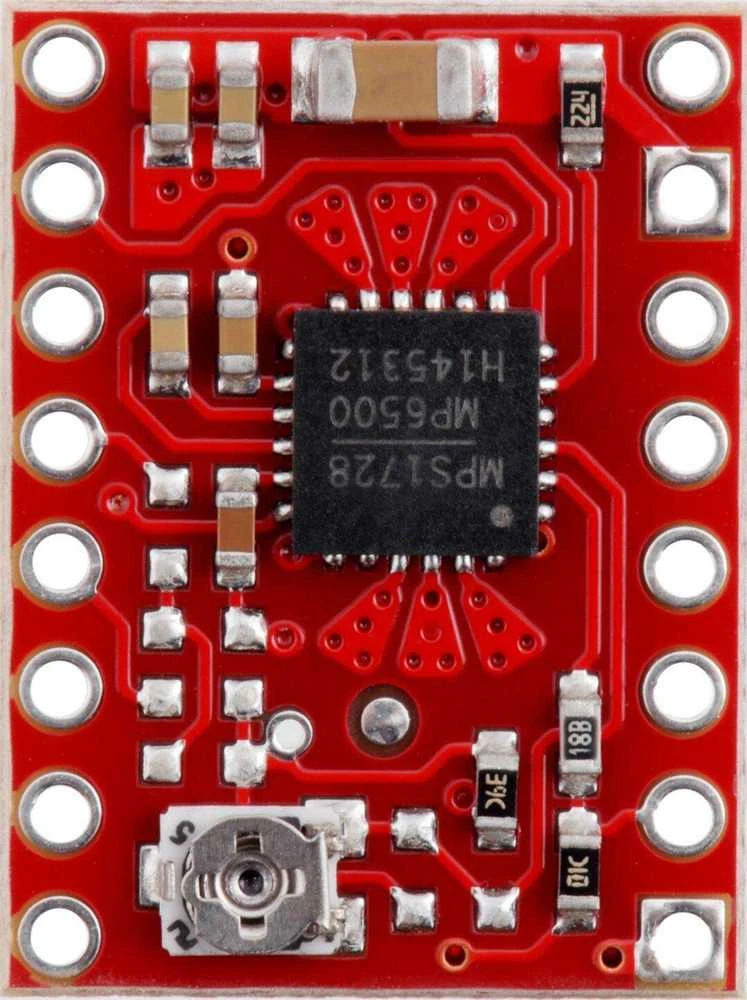

MP6500 žingsninio variklio valdiklis, skaitmeninis srovės valdymas (sulituoti kaiščiai), Pololu 2967

Žingsninio variklio valdiklis pagrįstas MP6500 sistema. Maitinamas nuo 4,5 V iki 35 V, maksimalus srovės suvartojimas - 2,5 A ritėje. Maksimali skiriamoji geba: 1/8 žingsnis. Modulis leidžia iki 1,8 A srovės srautą be radiatoriaus. Srovė valdoma potenciometru. Modulis yra prieinamas su lituotomis auksinių kaiščių jungtimis.

Specifikacijos:

• Variklio maitinimo įtampa: nuo 4,5 V iki 35 V
• Srovė: maks. 1,8 A ritė (aušinant iki 2,5 A)
• Loginės dalies maitinimo įtampa: nuo 3,3 V iki 5 V
• Paprasta valdymo sąsaja
• Dirbama 4 skirtingais režimais: viso žingsnio, 1/2, 1/4 ir 1/8

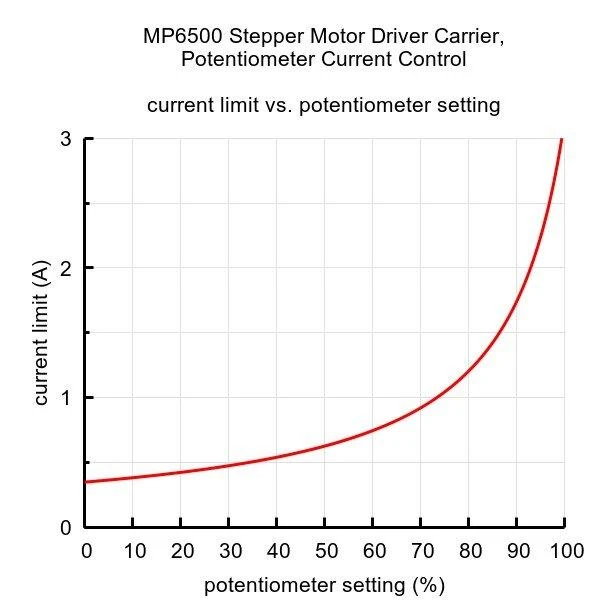

• Galimybė reguliuoti variklio paimamą srovę potenciometru
• Apsauga nuo sistemos perkaitimo

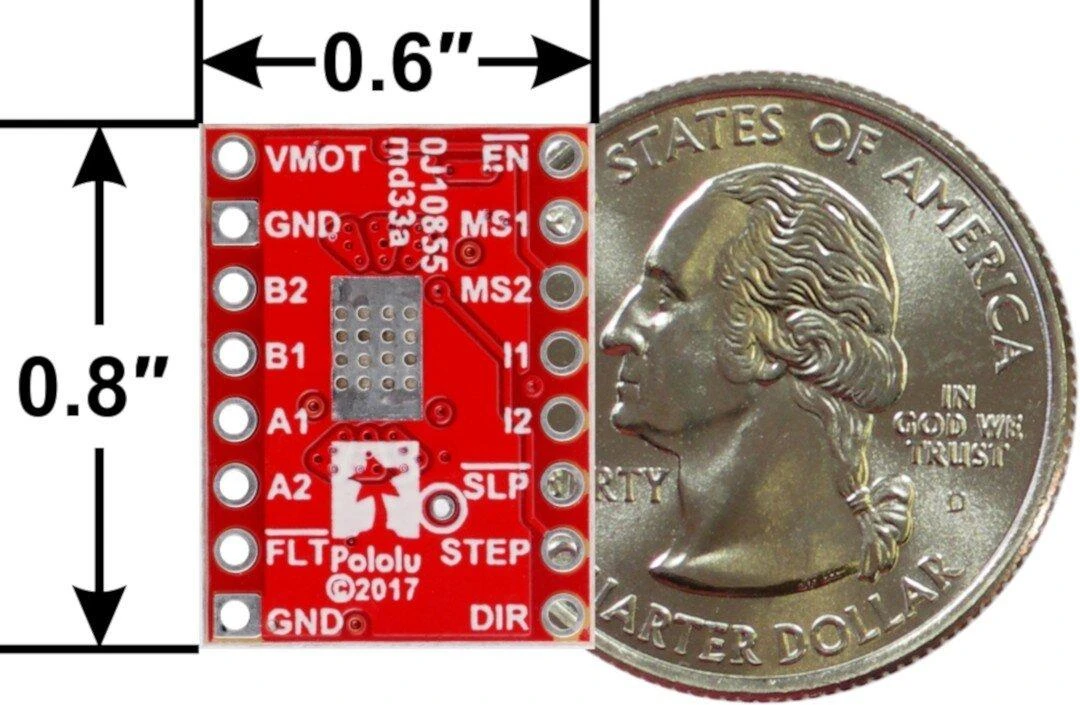

• Modulio matmenys: 20 x 15 mm
