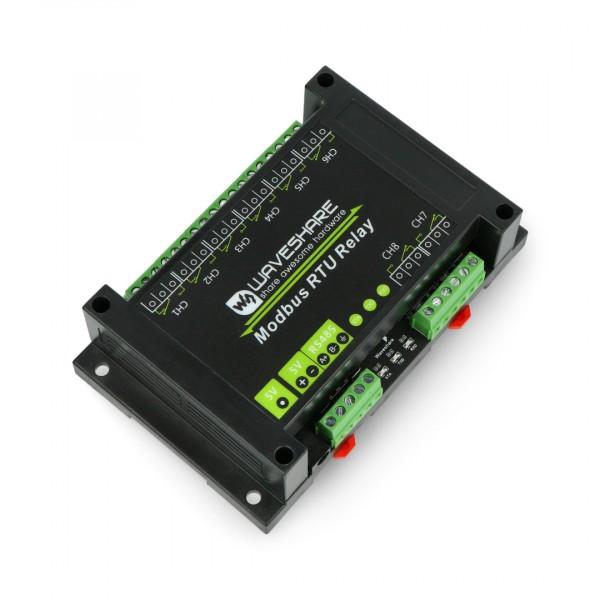

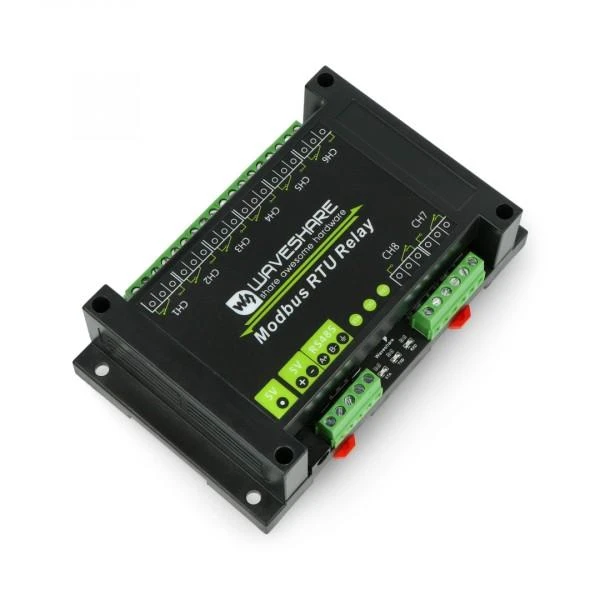

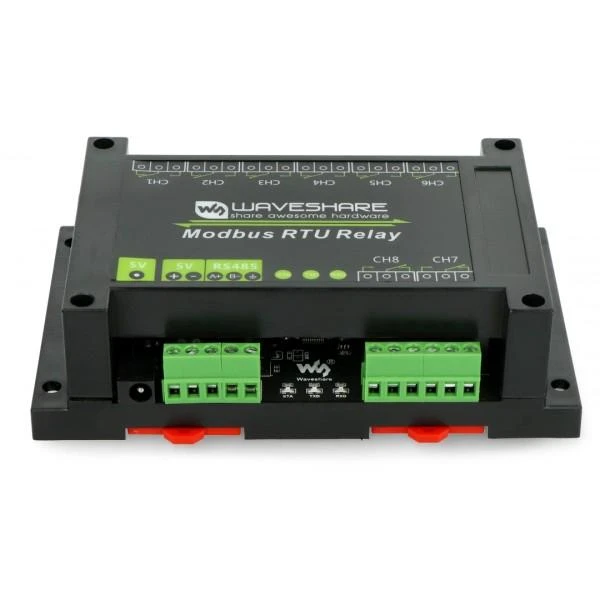

Modbus RS485 Waveshare relės modulis 17658 10A / 250VAC - 8 kanalų. Įtampa yra 230VAC arba 30VDC, o maksimali srovė yra 10A. Relių ritė tiekiama esant 5 V įtampai. Modulis palaiko ryšį per Modbus RS485 protokolą. Modulis uždarytas ABS korpuse su galimybe montuoti ant DIN bėgio.

Techniniai duomenys:

Maitinimo įtampa: 5 V
Ryšio sąsaja: RS485
Perdavimo sparta: 4800, 9600, 19200, 3840, 57600, 128000, 256000
Numatytasis ryšio formatas: 9600, N, 8, 1
Kanalų skaičius: 8
Jungtys: 1NO 1NC
Ryšio protokolas: Standartinis „Modbus RTU“ protokolas
RS485 adresas: nuo 1 iki 255
RS485 jungčių apsauga: 600 W apsauga nuo žaibo ir viršįtampių, 15 kV ESD apsauga
LED indikatorius:
STA: MCU indikatorius mirksi, kai MCU veikia normaliai
TXD: TX indikatorius mirksi, kol siunčiami duomenys
RXD: RX indikatorius mirksi priimant duomenis
Matmenys: 145 x 90 mm

Rinkinyje

Modbus relės modulis

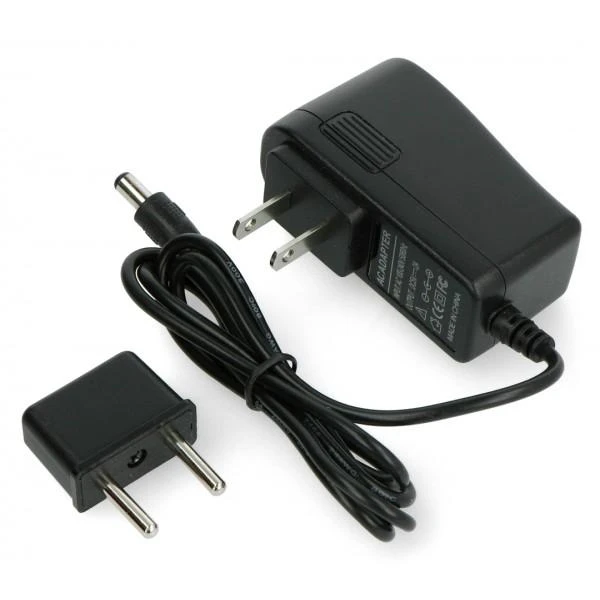

5V / 2A maitinimo šaltinis su DS 5,5 / 2,1 mm kištuku

Pastebėjote klaidą prekės aprašyme ar nuotraukų galerijoje? Praneškite mums.

Skaityti daugiau

Skaityti mažiau

Gamintojas Waveshare
Modelis

AN-16406
Modelio pavadinimas

AN-16406

Gamintojas Waveshare
Tipas Moduliai

Atsiliepimų nėra

Atsiliepimų politika

1. Kaip prijungti Waveshare relės modulį prie valdiklio?

Modulis jungiamas per RS485 sąsają naudojant standartinį Modbus RTU protokolą. Prieš veiklą nustatykite perdavimo spartą ir adresą. Gamintojo numatytoji sparta yra 9600, o adresas – 1. Įsitikinkite, kad maitinimas 5V tiekiamas per komplekte esantį adapterį.

2. Kiek relių yra šiame Modbus modulyje?

Šiame Waveshare modulyje yra 8 nepriklausomi kanalai. Kiekvienas kanalas turi vieną normaliai atvirą ir vieną normaliai uždarytą kontaktą. Tai leidžia valdyti iki aštuonių skirtingų įrenginių per vieną RS485 magistralę.

3. Kokia maksimali srovė ir įtampa per relių kontaktus?

Kiekviena relė gali perjungti iki 10A srovę. Kintamosios įtampos atveju maksimali vertė yra 250VAC, o pastoviosios – 30VDC. Šis modulis tinkamas buitinei 230VAC įrangai valdyti.

4. Ar modulyje yra apsauga nuo žaibo ir viršįtampių?

Taip, RS485 jungtys apsaugotos 600W galios apsauga nuo žaibo ir viršįtampių. Be to, įmontuota 15kV ESD apsauga, kuri saugo modulį nuo elektrostatinės iškrovos. Dėl to šis įrenginys tinkamas naudoti pramoninėje aplinkoje.

5. Kokie LED indikatoriai yra ant Waveshare modulio?

Modulyje yra trys LED: STA rodo, ar MCU veikia normaliai, TXD mirksi siunčiant duomenis, o RXD mirksi priimant duomenis. Šie šviesos diodai padeda greitai patikrinti ryšio būklę ir įrenginio darbingumą.
