MCP4725 DAC keitiklis I2C -...

1. Koks yra MCP4725 modulio tikslas?

MCP4725 modulis yra skaitmeninis-analoginis keitiklis, skirtas valdyti analoginius įrenginius. Šis signalo keitiklis paverčia skaitmeninius duomenis iš mikrokontrolerio, perduodamus I2C interfeisu, į tikslią analoginę įtampą. Jis leidžia valdyti įvairius analoginius komponentus, pvz., garsiakalbius ar variklius, tiesiogiai iš skaitmeninės sistemos.

2. Kokią įtampą palaiko šis DAC komponentas?

Šis keitiklis veikia platu maitinimo diapazonu nuo 2,7 iki 5,5 volto. Toks maitinimo šaltinis leidžia naudoti modulį su įvairiais mikrokontroleriais, toki kaip Arduino, be papildomų įtampos reguliavimo grandinių. Dėl to prietaisas yra universalus ir lengvai integruojamas į daugelį elektroninių projektų, reikalaujančių tikslaus analoginio signalo.

3. Kodėl svarbi šio modulio vidinė atmintis?

Modulis turi integruotą EEPROM atmintį, kuri išsaugo nustatymus. Ši pastovi laikmena reiškia, kad įrašyta išėjimo vertė neprarandama išjungus maitinimą. Prietaisas paleidžiamas su paskutine išsaugota konfigūracija, todėl nereikia jo kaskart perkonfigūruoti, kas yra patogu ilgalaikiams įrenginiams ar projektams.

4. Kaip prijungti šį I2C keitiklį prie valdiklio?

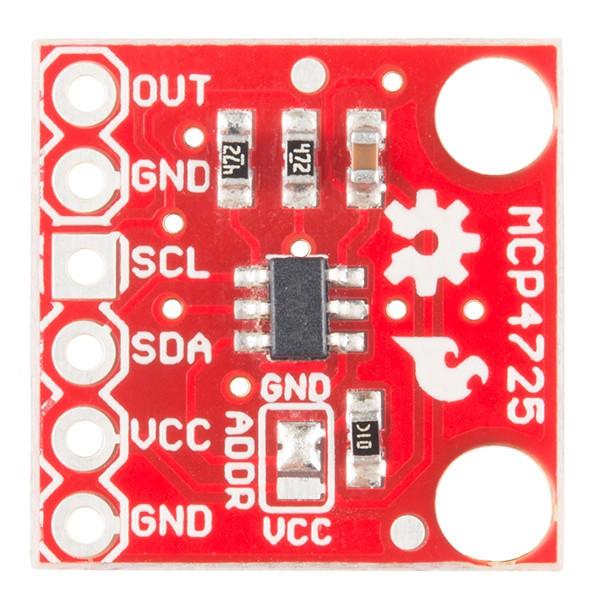

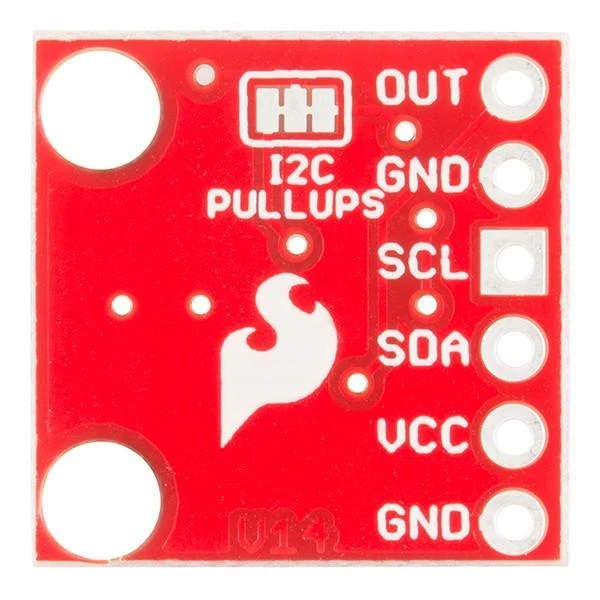

Prijungimui reikia sujungti keturis laidus: SDA ir SCL magistralės laidus, maitinimą (VCC) ir įžeminimą (GND). Šis jungčių rinkinys užtikrina ryšį su pagrindiniu valdikliu. Paprastas I2C jungtis leidžia greitai integruoti modulį į grandinę be sudėtingų instrukcijų, o analoginė išvestis (OUT) tiesiogiai jungiama prie valdomo komponento.

5. Koks yra šio 12-bitų keitiklio tikslumas?

Dėl 12-bitų rezoliucijos prietaisas gali sukurti 4096 skirtingas analoginės įtampos vertes. Ši konversija suteikia labai aukštą skiriamąją gebą ir leidžia formuoti lygų signalą. Toks tikslumas yra svarbus jautriems matavimams, garso sintezei ar tiksliam motorų valdymui, kai reikalingas smulkus išėjimo reguliavimas.
