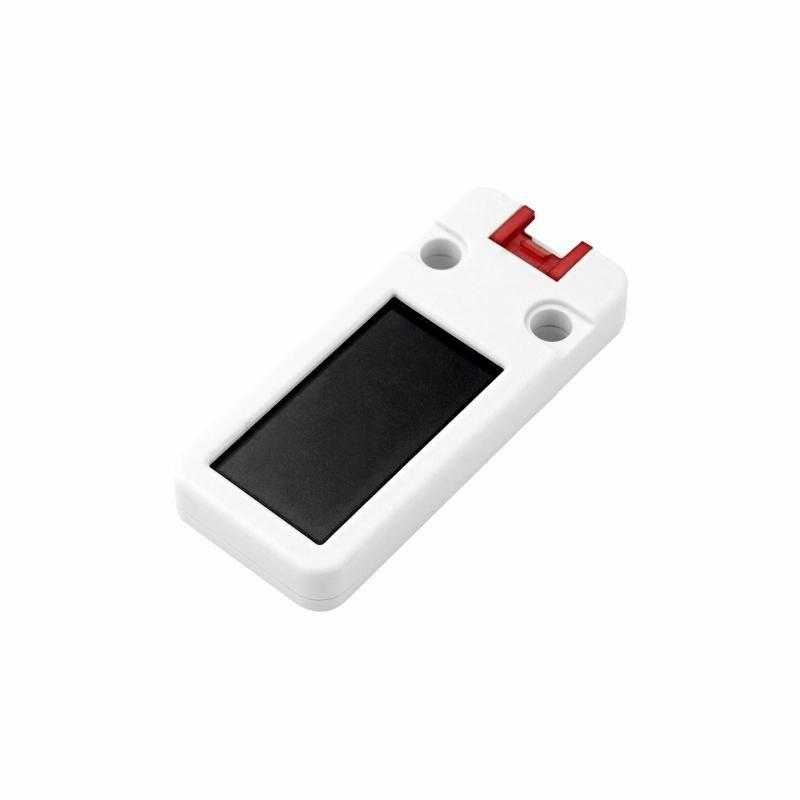

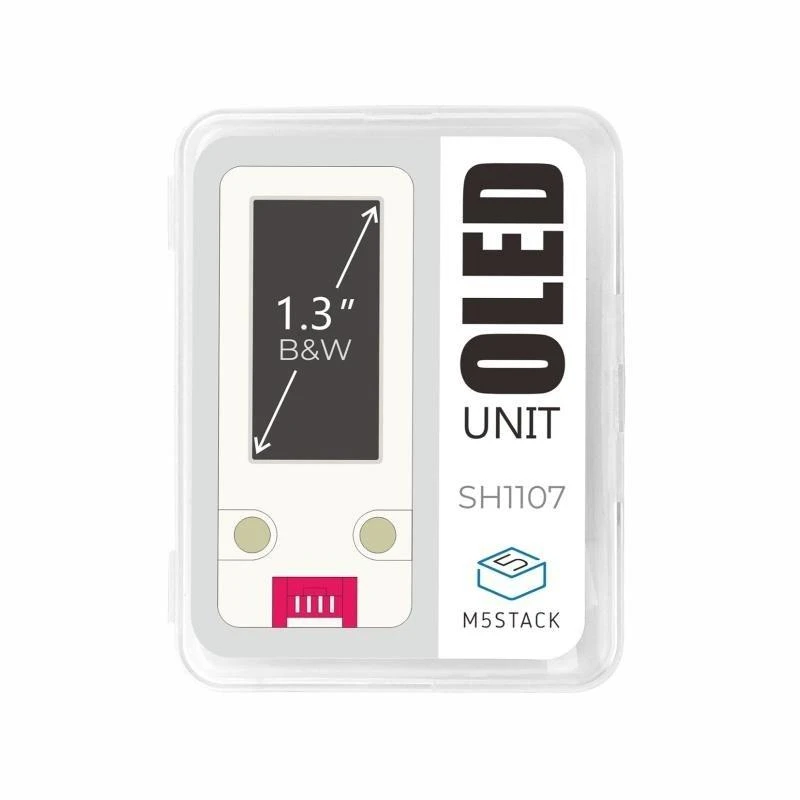

M5Stack įrenginio ekrano išplėtimo modulis 1.3 colių 128x64px OLED

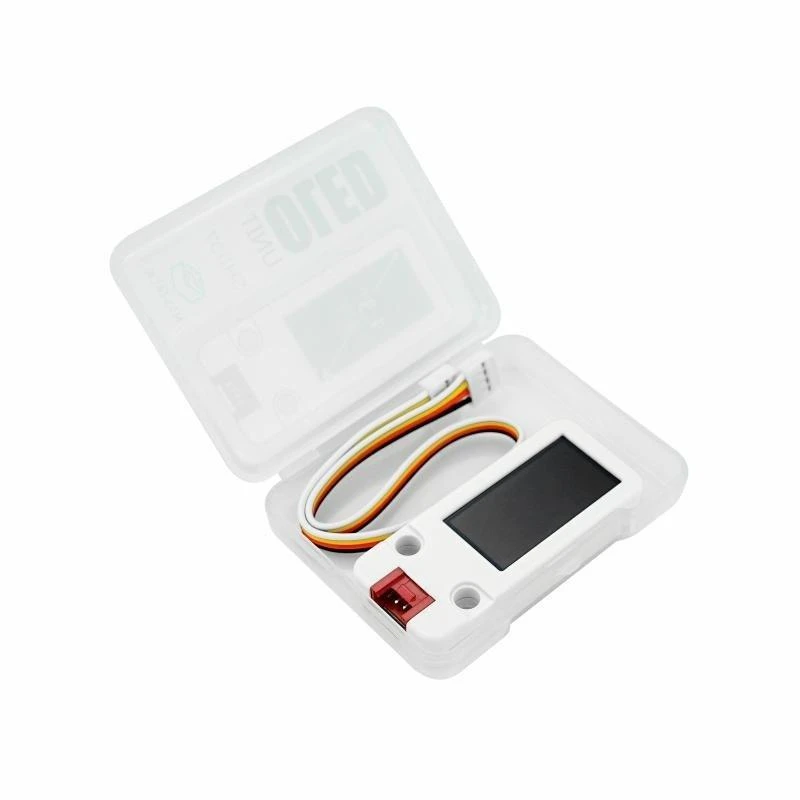

Įrenginio išplėtimo modulis OLED ekrano pavidalu. Ekrano įstrižainė yra 1,3 colio, o jo skiriamoji geba - 128 x 64 px. Vienas pikselis yra 0,17 x 0,17 mm. Ekrane yra įmontuotas SH1107 lustas, leidžiantis valdyti. Modulyje pateikiamos dviejų spalvų vertės: juoda ir balta. Jis naudoja I2C magistralę, kad galėtų bendrauti su „M5Stack“ kūrimo moduliu (prie kurio jis yra prijungtas per rinkinyje esantį kabelį).

Specifikacija:

• Techninė ekrano specifikacija iš M5Stack
• Suderinamas su M5Stack plėtros moduliais: M5Stack Core, M5Atom, M5Stick
• Tipas: OLED ekranas
• Integruotas valdymo lustas: SH1107
• Ekrano spalvos: juoda ir balta
• Ekrano skiriamoji geba: 128 x 64 px

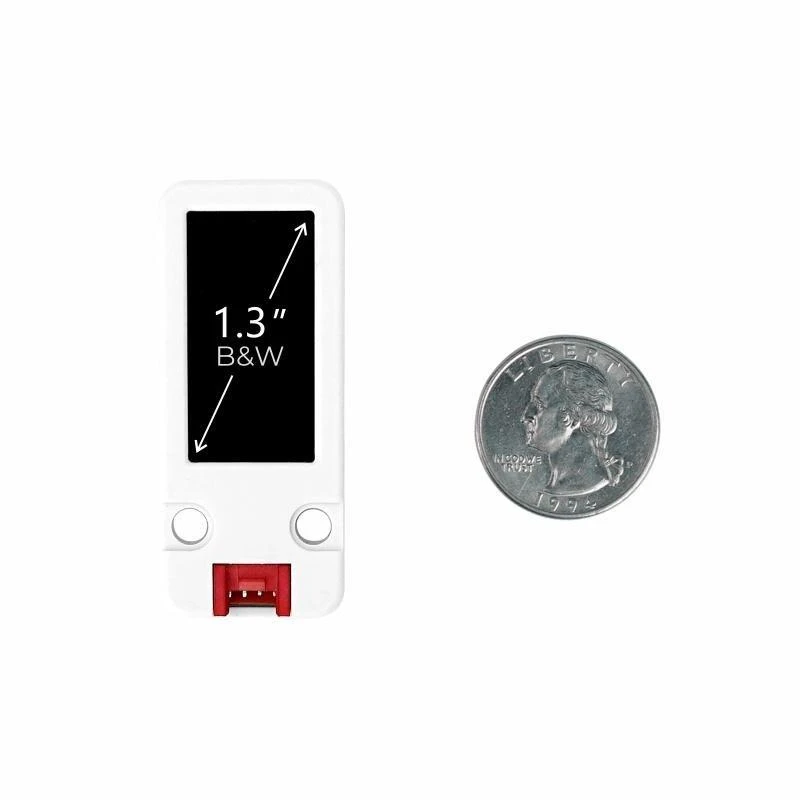

• Ekrano įstrižainė: 1,3 colio
• Žiūrėjimo kampas: pilnas
• Srovės suvartojimas: 58 mA
• Ryšio sąsaja: I2C magistralė
• Sąsajos adresas: 0x3C
• Korpuso medžiaga: plastikas (PC)
• Integruoti magnetai, leidžiantys neinvazinį surinkimą

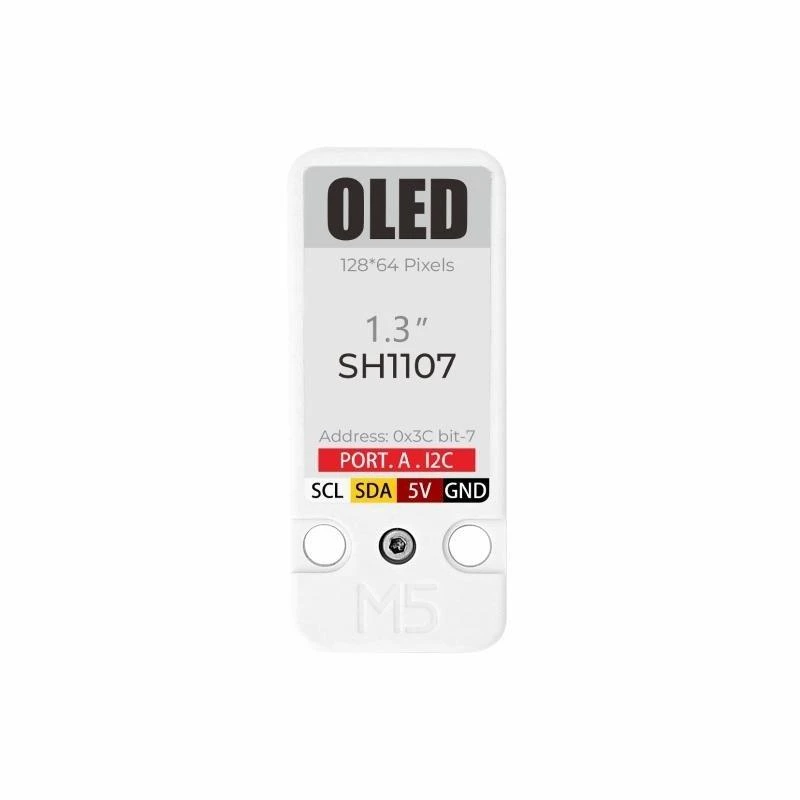

• Pinout žymėjimai:
• SCL - I2C magistralės laikrodžio linija
• SDA – I2C magistralės duomenų linija
• 5V - maitinimo kaištis
• GND – sistemos įžeminimas
• Ekrano matmenys: 14,7 x 29,42 mm
• Pikselių matmenys: 0,17 x 0,17 mm
• Modulio matmenys: 24 x 56 x 8 mm
• Svoris: 9,3 g
