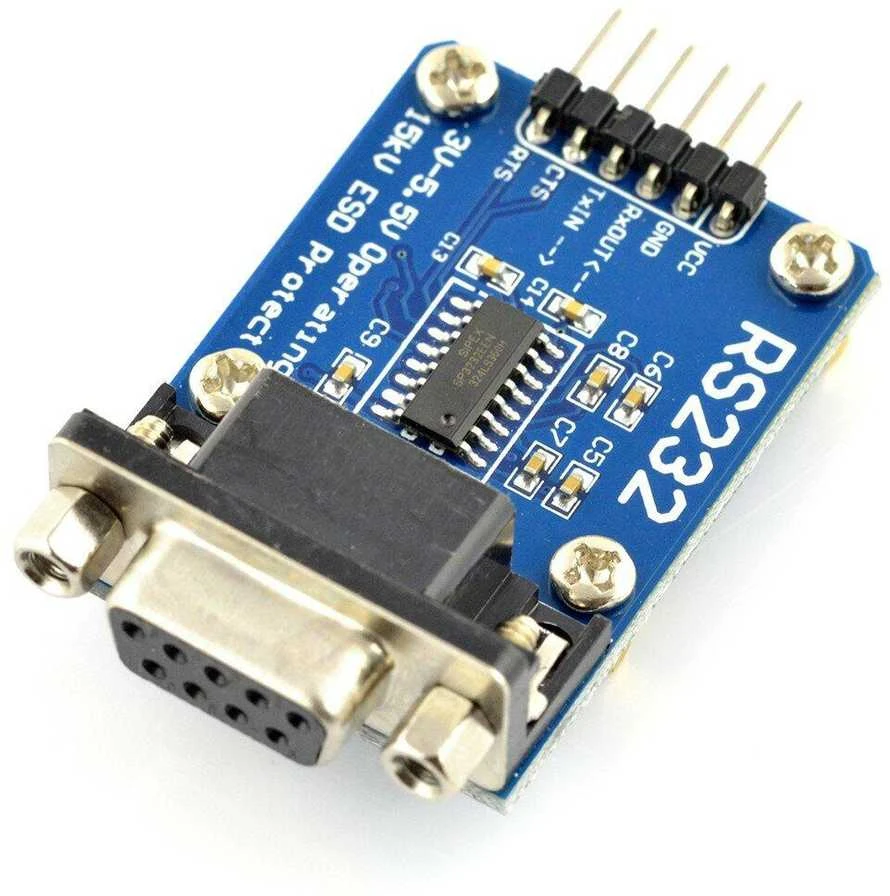

Keitiklis RS232, UART su jungtimi...

1. Kaip prijungti šį RS232 ir TTL UART keitiklį?

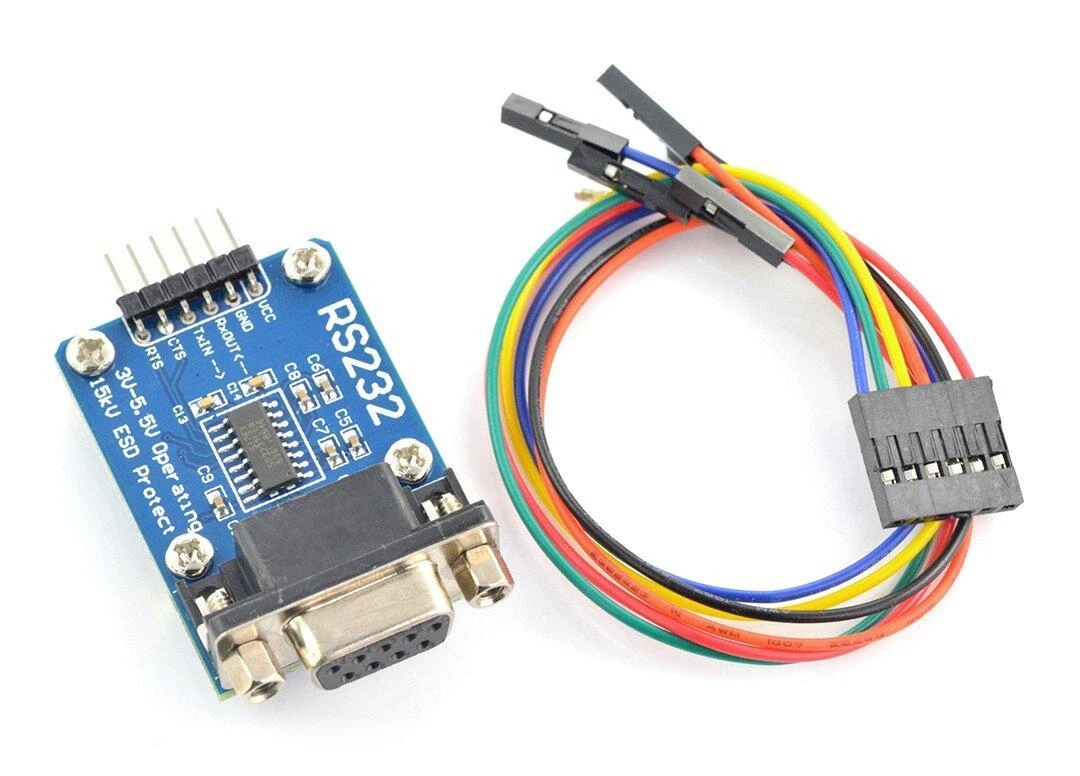

Šis Waveshare keitiklis jungiamas paprastai. Vienoje pusėje yra standartinė DB9 lizdo jungtis RS232 ryšiui, kitoje – lituoti kaiščiai 2,54 mm rastro, skirti TTL lygio signalams. Prijungimui prie mikrokontrolerio naudokite pridedamą 6 kontaktų laidą. Įrenginys veikia su 3,3 V ir 5 V įtampa.

2. Kokią maitinimo įtampą palaiko šis signalų konverteris?

Šis modulis veikia plačiame maitinimo diapazone. Jis tinkamas naudoti su įvairiais įrenginiais, nes veikia nuo 3,0 V iki 5,5 V įtampos. Dėl to jį galima maitinti tiesiai iš daugumos plokščių, pvz., Arduino, be papildomos įtampos reguliacijos. Valdiklis SP3232 užtikrina stabilų darbą.

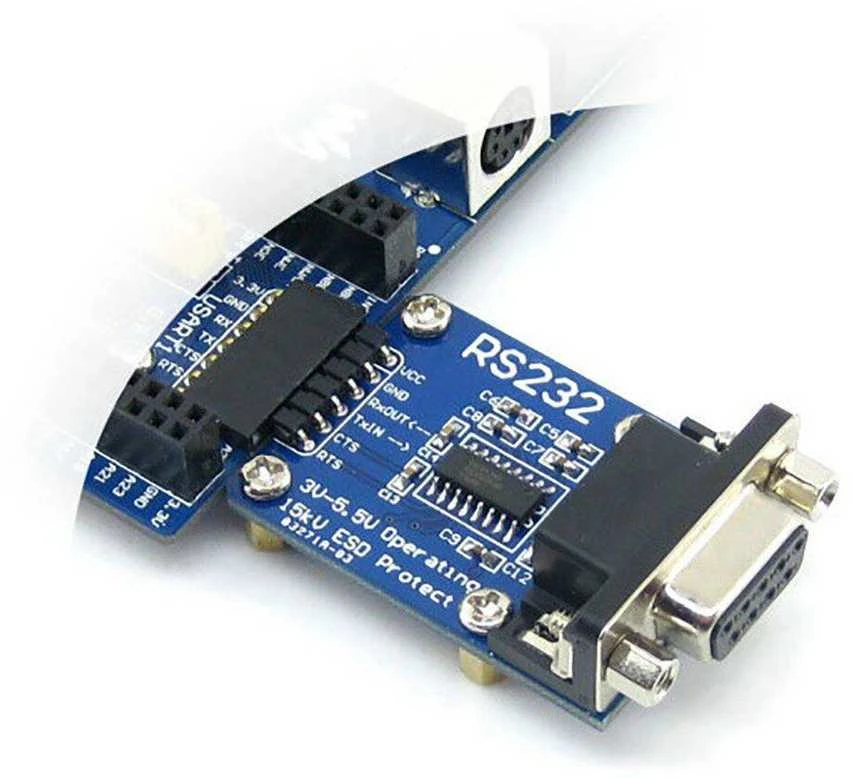

3. Ar šis adapteris tinkamas su Arduino plokštėmis?

Taip, šis adapteris puikiai dera su populiariais mikrokontroleriais. Jo TTL lygio kaiščiai (GND, TXD, RXD) tiesiogiai sujungiami su atitinkamais mikrokontrolerio gnybtais. Įrenginys suderinamas su įprastomis platformomis, nes naudoja universalią UART komunikaciją. Tai leidžia jungti senus RS232 įrenginius prie modernių savadarbių sistemų.

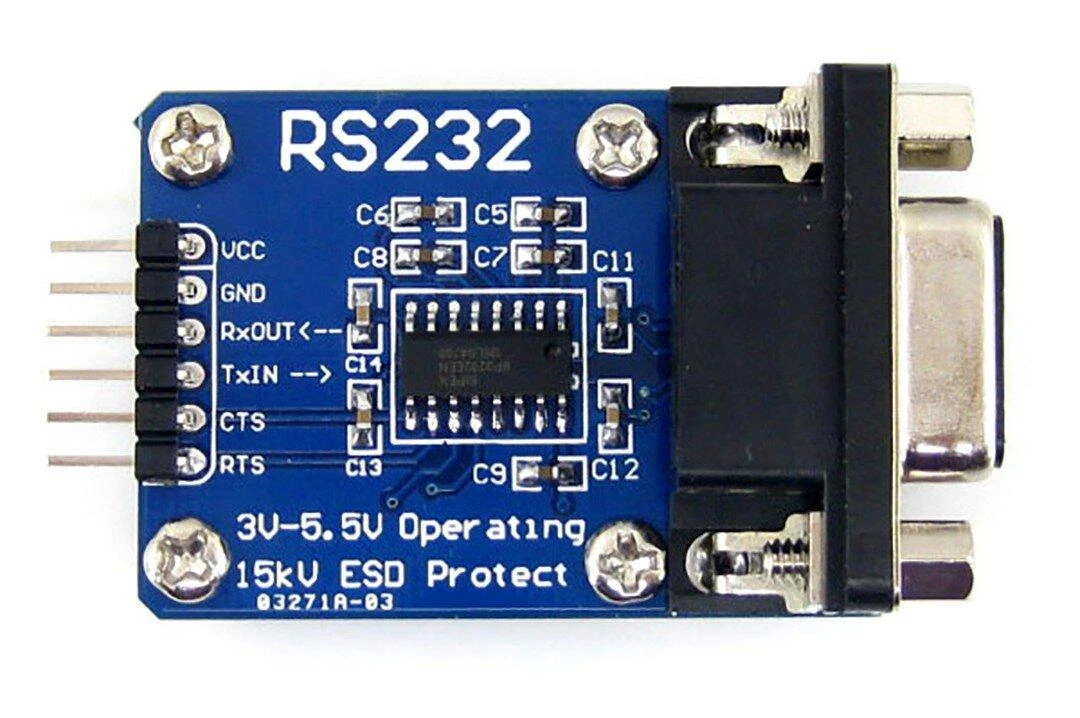

4. Kokios jungtys yra šiame serialo keitiklyje?

Modulyje integruotos dvi skirtingos jungtys. Ryšiui su senesne įranga naudojama patikima D-SUB tipo lizdo jungtis (DB9). Signalams konvertuoti į TTL lygį skirti auksiniai kaiščiai, patogūs laidams lituoti arba jungti su kaištine lizde. Modulis turi ir tvirtinimo skyles stabiliam montavimui.

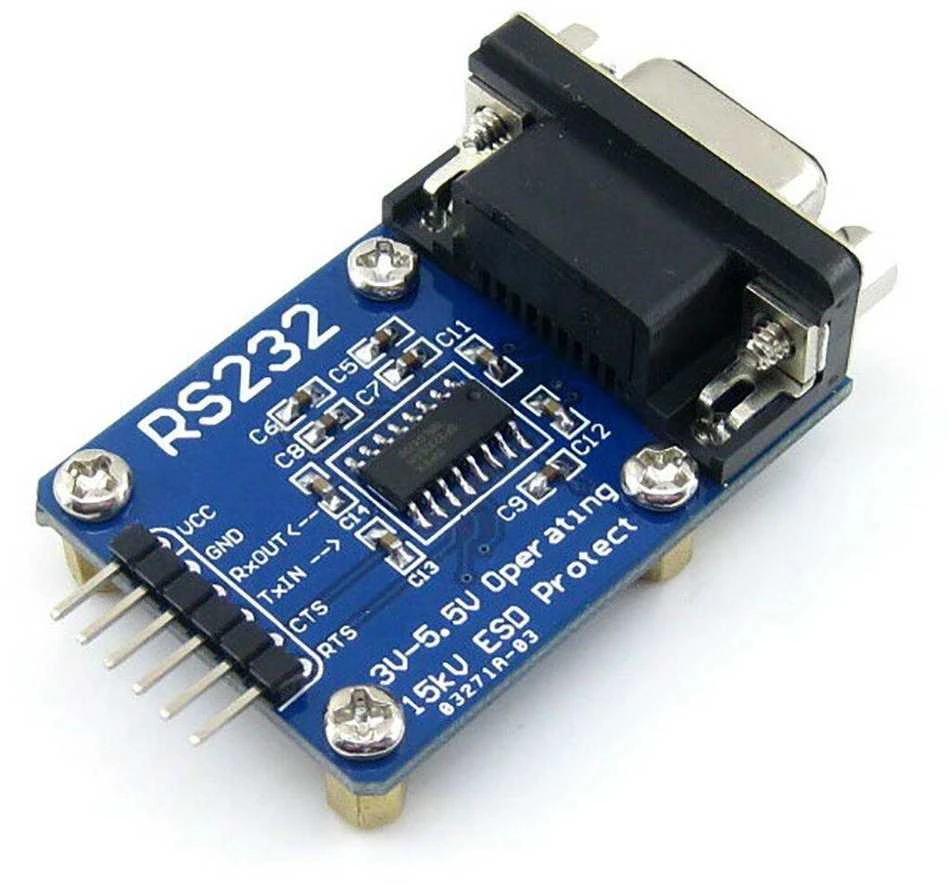

5. Kuo šis modulis skiriasi nuo MAX3232 lusto?

Pagrindinis skirtas yra naudojamas valdiklis. Šiame modulyje sumontuotas SP3232 lustas, kuris yra visiškai suderinamas su plačiai žinomu MAX3232 lustu ir atlieka tą pačią funkciją – signalų lygių keitimą. Jis taip pat palaiko du įtampos standartus. Tai patikimas ir ekonomiškas analogiško lusto variantas.
