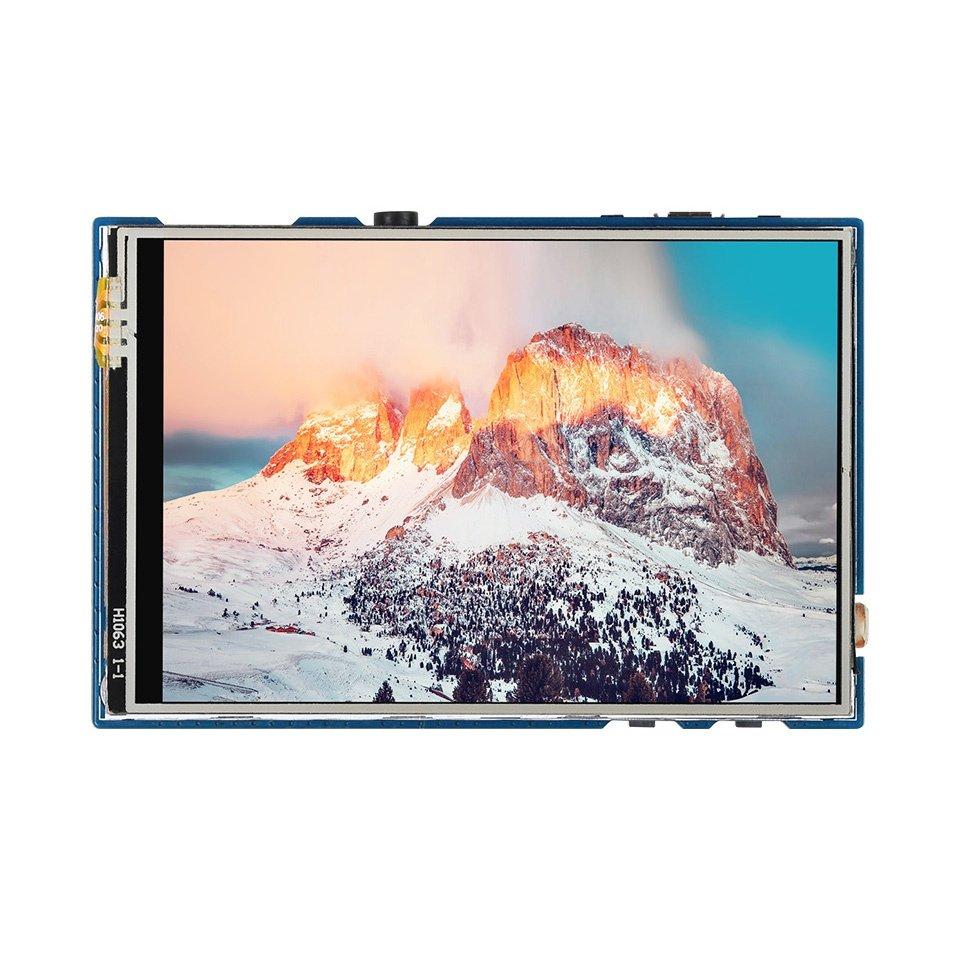

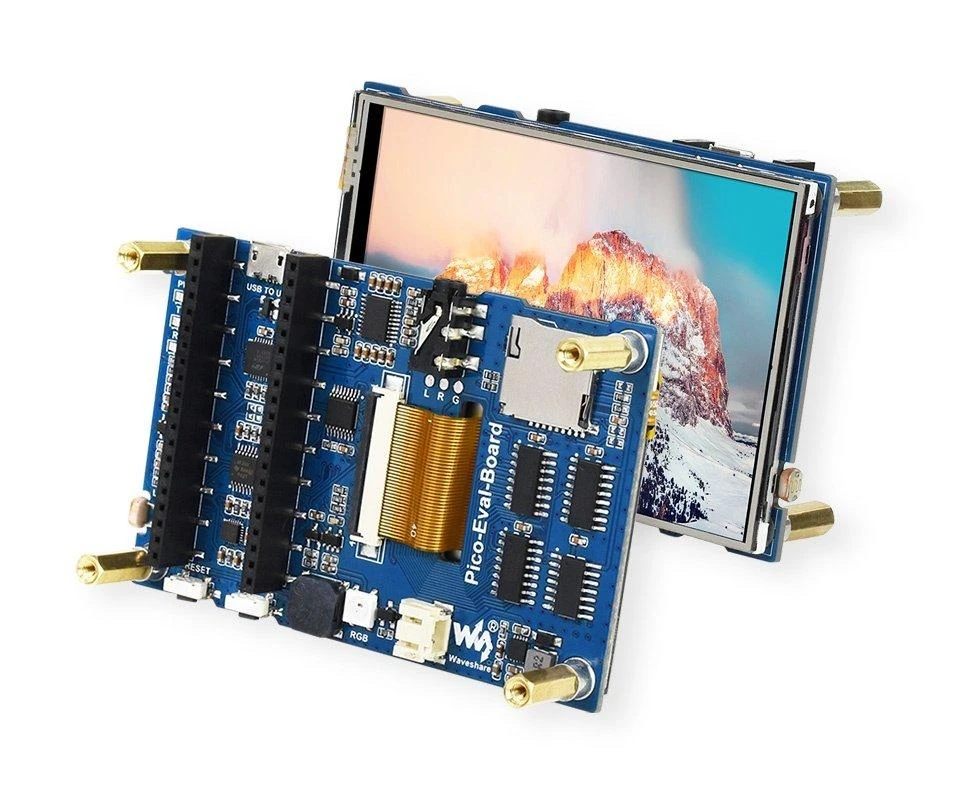

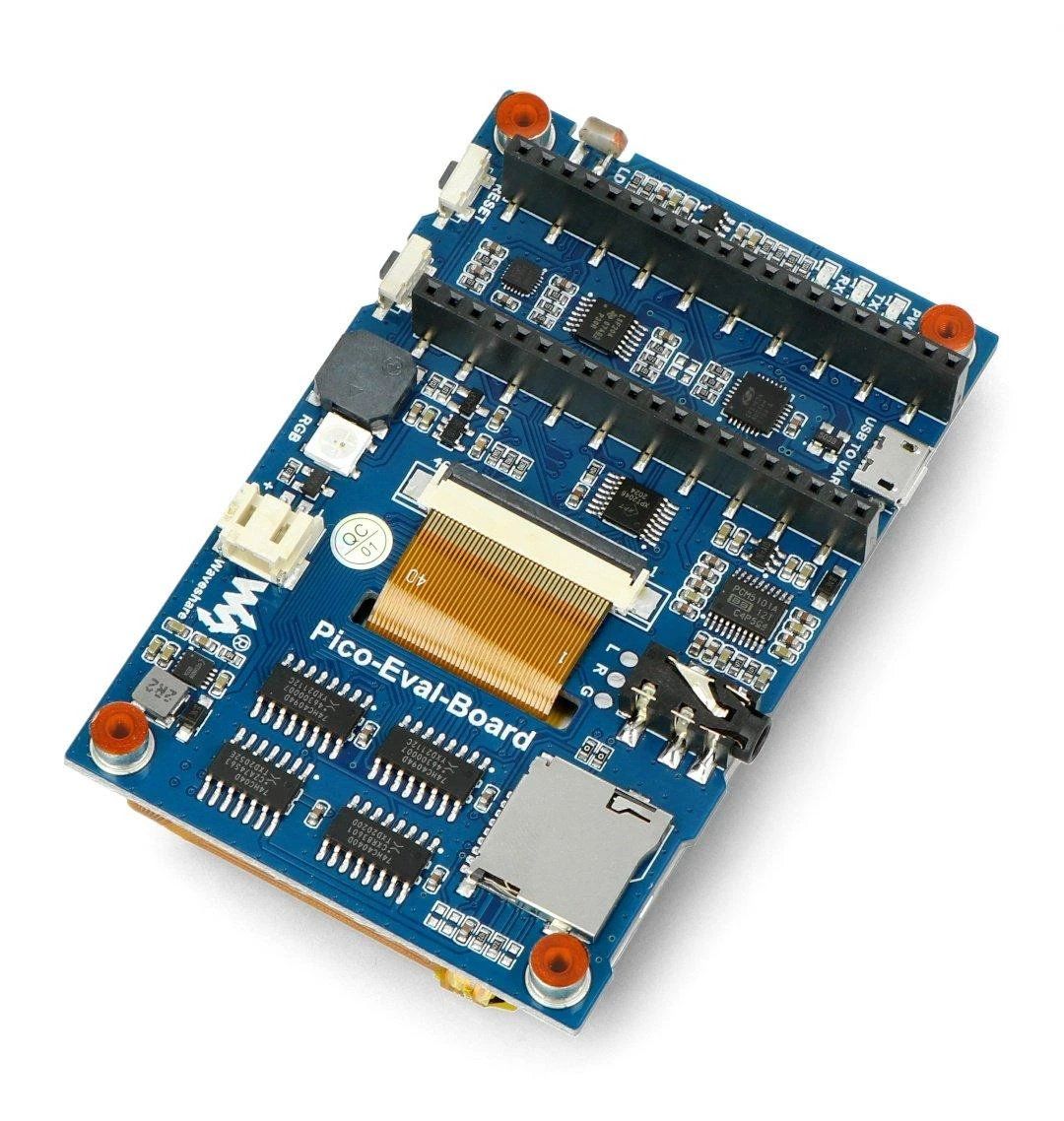

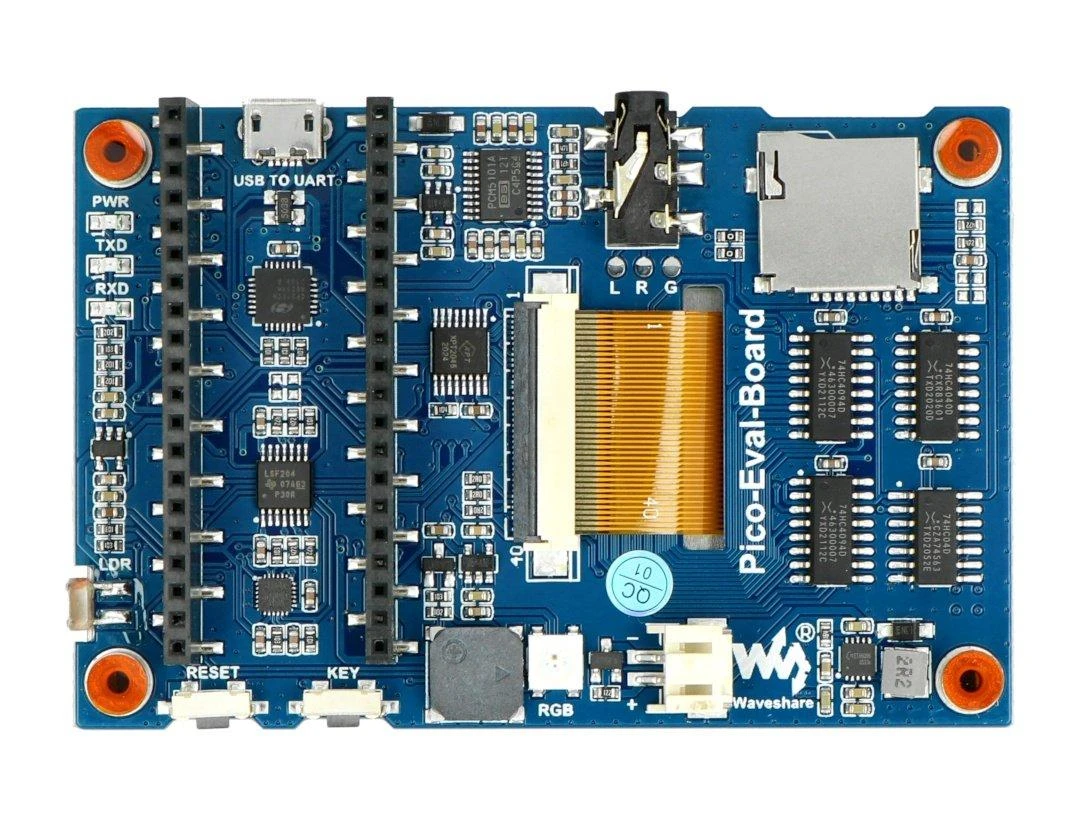

Raspberry Pi Pico priedėlis su ekranu, pagamintas Waveshare. Jame yra 3,5” IPS jutiklinis ekranas su 480x320px raiška. Ekrane rodomas RGB spalvotas vaizdas su 65000 spalvų, sukurtas naudojant ILI9488 / XPT2046 valdiklį. Plokštėje taip pat yra microSD kortelės lizdas, 3,5 mm mini lizdo jungtis, fotorezistorius, pasyvus garsinis signalas, RGB šviesos diodas ir jungtis Li-Pol baterijai prijungti.

Pagrindinės savybės:

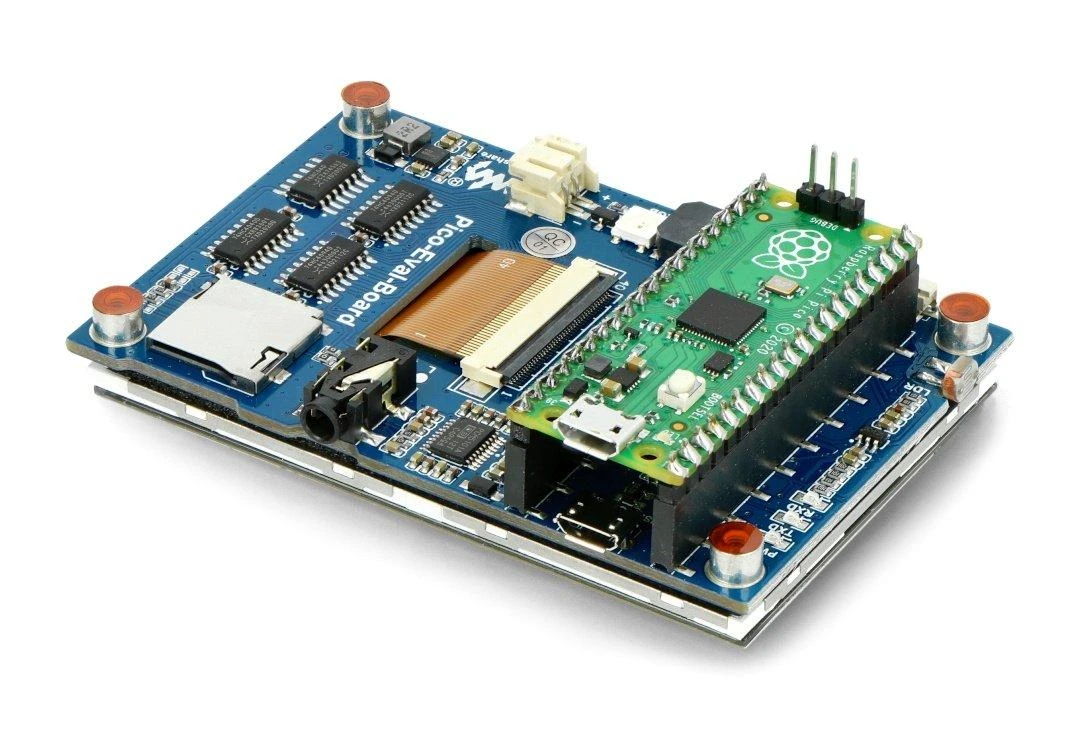

Standartinis lizdas Raspberry Pi Pico prijungimui

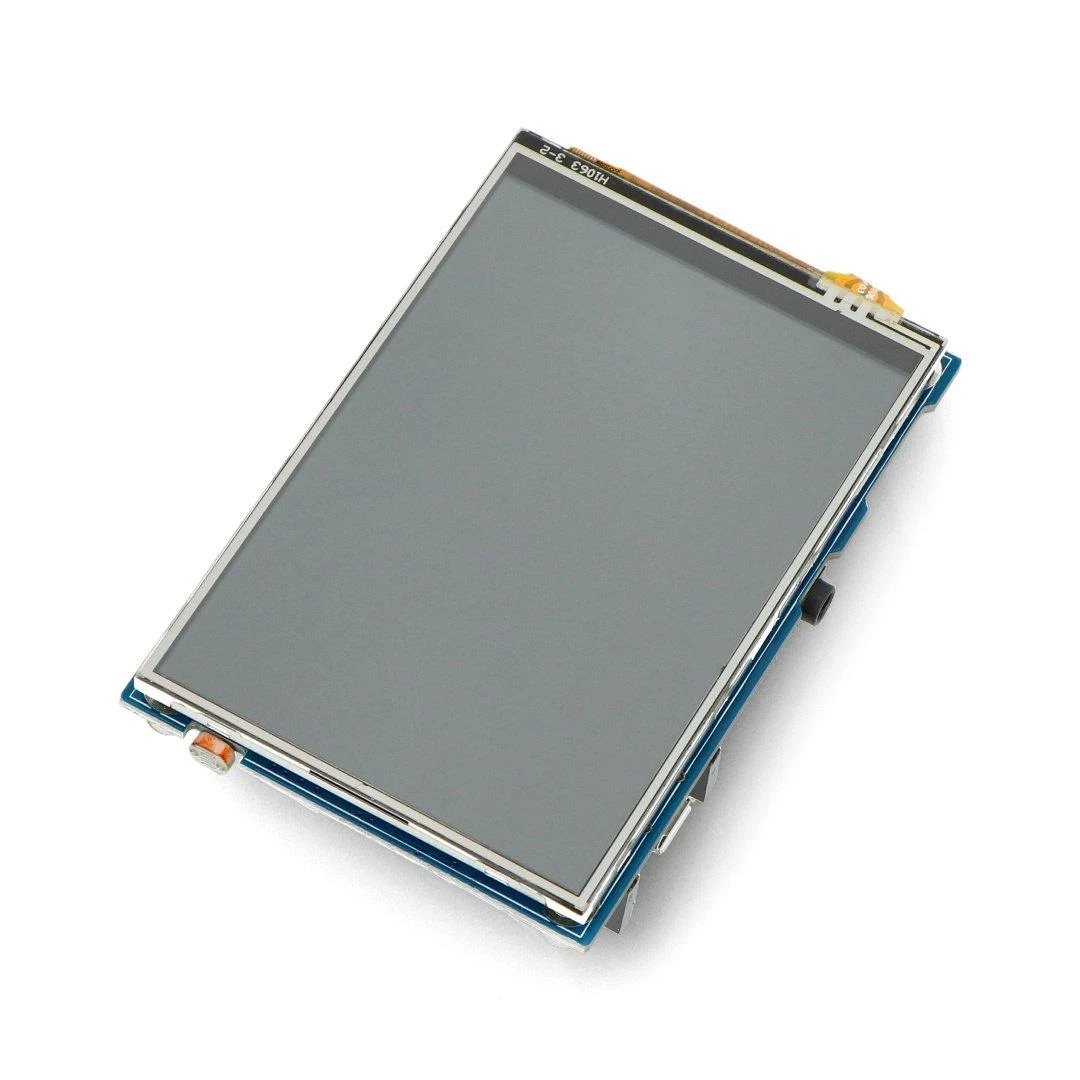

3,5” IPS jutiklinis ekranas su 65000 spalvų, kad būtų aiškus ir ryškus ekranas
Standartinis 3,5 mm lizdas ausinėms ir kitiems garso įrenginiams
MicroSD lizdo palaikoma SDIO sąsaja, greitesnis prieigos greitis, palyginti su SPI
Integruotas Li-Pol maitinimo prievadas ir įkroviklio grandinė leidžia maitinti įrenginį belaidžiu būdu
Jis turi įvairių tipų grandines, tokias kaip garsinis signalas, fotorezistorius ir RGB LED

Specifikacijos:

Darbinė įtampa: 5 V
Prisilietimo tipas: varžinis
Sąsaja: SPI
Ekrano tipas: IPS
Valdiklis: ILI9488 / XPT2046
Rezoliucija: 480x320px
Rodomų spalvų skaičius: 65K
Ekrano dydis: 73,44 x 48,96 mm
Pikselio dydis: 0,153 x 0,153 mm
Matmenys: 86 x 57,20 mm

Komplekte:

Jutiklinio ekrano modulis

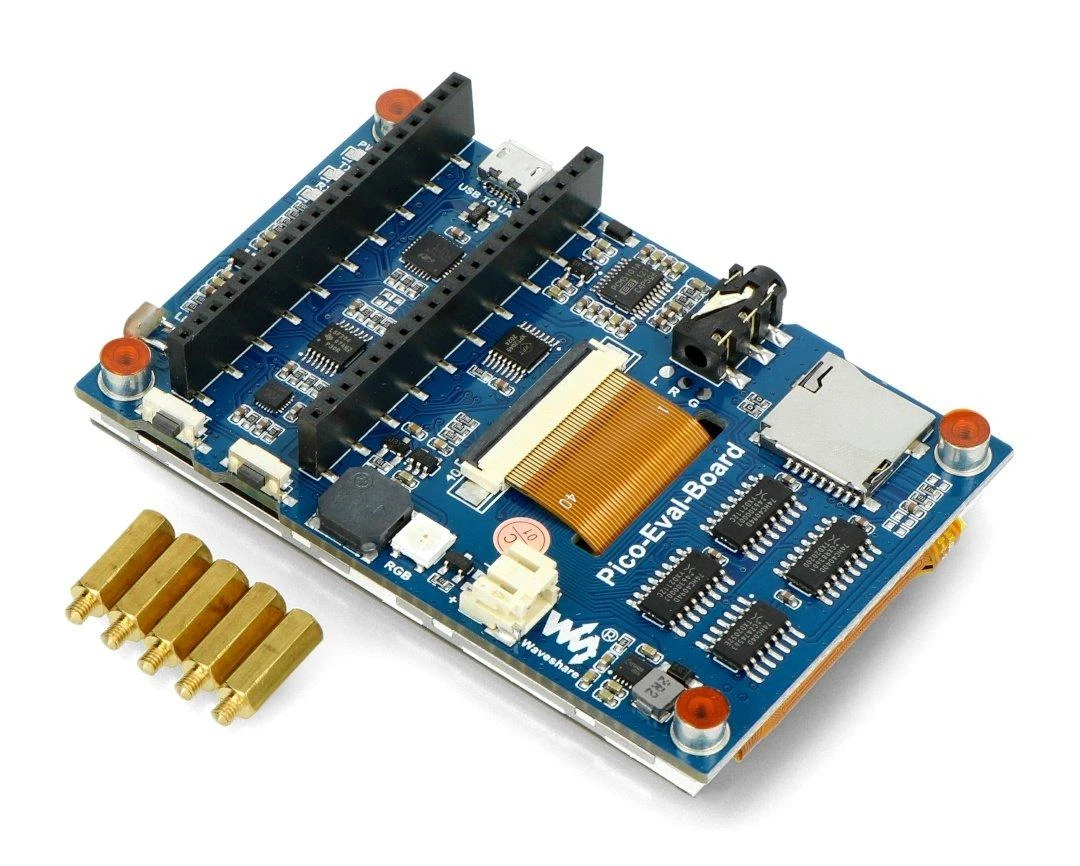

Tarpiklių komplektas

Pastebėjote klaidą prekės aprašyme ar nuotraukų galerijoje? Praneškite mums.

Skaityti daugiau

Skaityti mažiau

Gamintojas Waveshare
Modelis

WSR-20097
Modelio pavadinimas

AN-20097

* Anksčiau taikyta Varle.lt kaina

Gamintojas Waveshare

Atsiliepimų nėra

Atsiliepimų politika

1. Ką galiu prijungti prie Waveshare Pico priedėlio?

Prie šio Waveshare priedėlio galite prijungti Raspberry Pi Pico plokštę. Jame yra standartinis lizdas, skirtas būtent šiam mikrovaldikliui. Be to, integruota microSD kortelės jungtis leidžia išplėsti atmintį, o 3,5 mm lizdas tinka prijungti ausines.

2. Ar su šiuo ekranu veikia ličio polimerų baterija?

Taip, modulyje yra speciali jungtis Li-Pol baterijai prijungti. Jame taip pat integruota įkroviklio grandinė, todėl maitinti įrenginį galite belaidžiu būdu. Tai patogu kuriant nešiojamus projektus, kai nėra galimybės prisijungti prie maitinimo kabeliu.

3. Kokia yra šio IPS ekrano raiška ir spalvos?

Šio 3,5 colio IPS jutiklinio ekrano raiška yra 480x320 pikselių. Jis geba atvaizduoti iki 65 tūkstančių RGB spalvų, taip užtikrindamas aiškų ir ryškų vaizdą. Tokia raiška tinka informacinėms lentoms ar valdymo sąsajoms.

4. Kokias papildomas funkcijas turi šis mikroschemų rinkinys?

Be ekrano, plokštėje yra pasyvus garsinis signalas garsui generuoti, fotorezistorius aplinkos šviesai matuoti bei RGB šviesos diodas. Šios grandys leidžia sukurti įdomius projektus, pavyzdžiui, garso indikatorius ar šviesai jautrius valdymo pultus.

5. Kokia sąsaja naudojama duomenų perdavimui šiame ekrane?

Šiame Waveshare ekrano modulyje duomenys perduodami per SPI sąsają, o valdikliai yra ILI9488 ir XPT2046. Ši technologija užtikrina patikimą ryšį tarp Raspberry Pi Pico ir paties ekrano veikimo. Tai standartinis sprendimas, palengvinantis programavimą.
