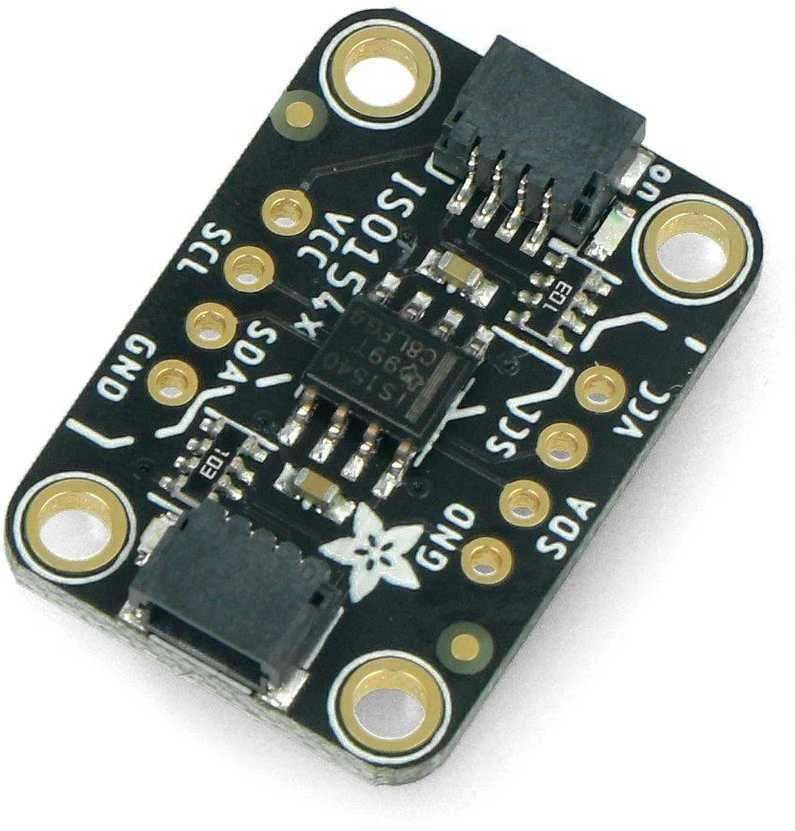

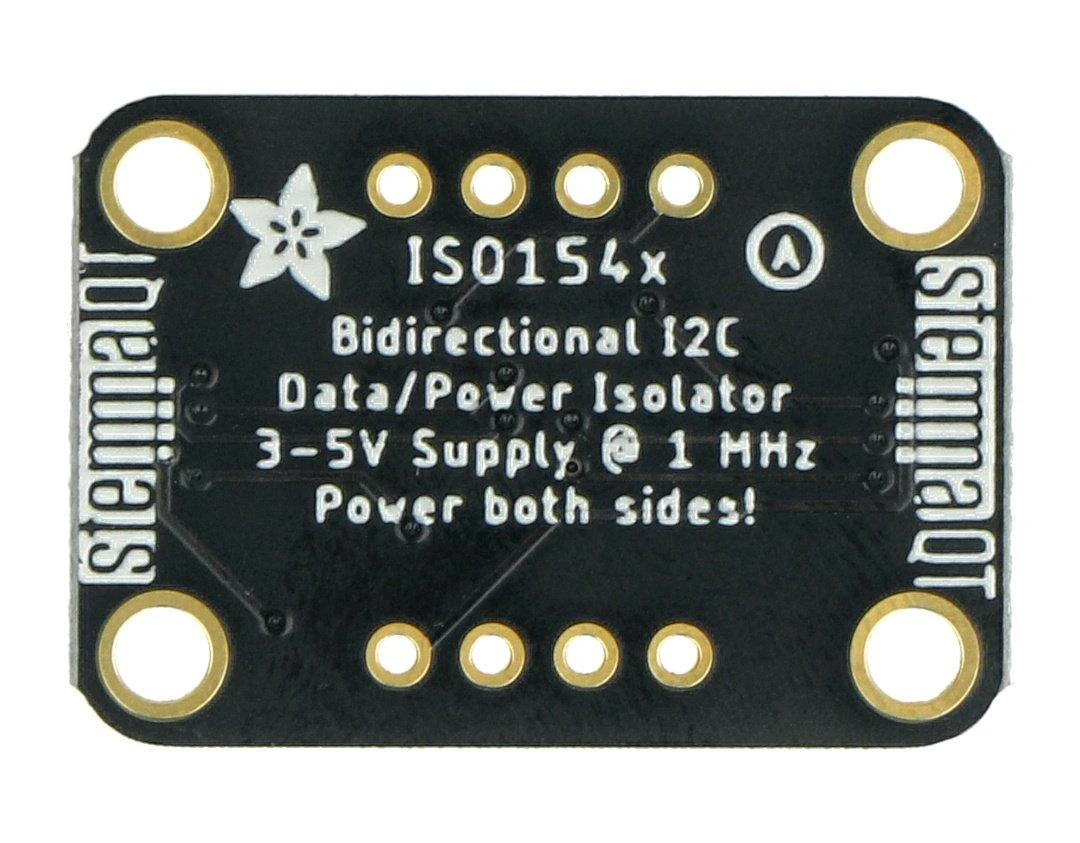

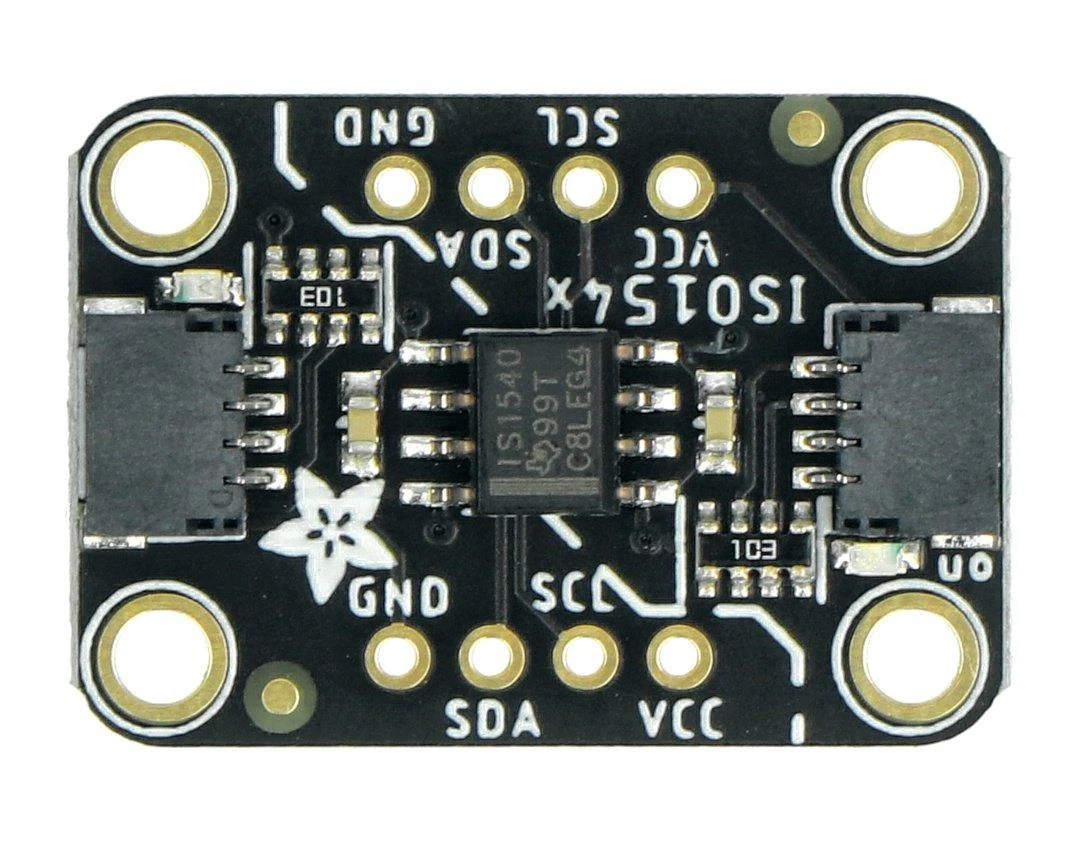

Dvikryptis I2C izoliatorius, pagamintas Adafruit. Jis naudojamas projektuose, kuriuose reikalingas elektrinis prietaisų atskyrimas toje pačioje magistralėje. Įrengtas ISO1540 lustas, atitinkantis dabartinius saugos standartus. Palaiko laikrodžio dažnį iki 1 MHz. Maitinamas nuo 3 V iki 5 V (tiekiamas iš abiejų modulio pusių). Modulio plokštėje taip pat yra STEMMA QT / Qwiic jungtis, leidžianti greitai ir lengvai prijungti izoliatorių.

Specifikacijos:

Modulio tipas: dvikryptis I2C izoliatorius
Maitinimas: nuo 3 V iki 5 V
Maksimalus laikrodžio dažnis: iki 1 MHz
Atviro nutekėjimo išėjimai su srovės srautu:

1 pusė: 3,5 mA
2 pusė: 35 mA

HBM ESD apsauga 4 kV ant visų kaiščių (8 kV ant magistralinių kaiščių)
Saugos sertifikatai:

4242-VPK izoliacija pagal DIN VDE V 0884-11: 2017-01
2500-VRMS izoliacija 1 minutei pagal UL 1577
CSA patvirtinimas pagal IEC 60950-1 ir IEC 62368-1 galutinį standartą
CQC pagrindinė izoliacija pagal GB4943.1-2011

Nutraukimas:

litavimo laukai
STEMMA QT / Qwiic jungtys

Darbinė temperatūra: nuo -40 °C iki +125 °C
Matmenys: 25,4 x 17,8 mm

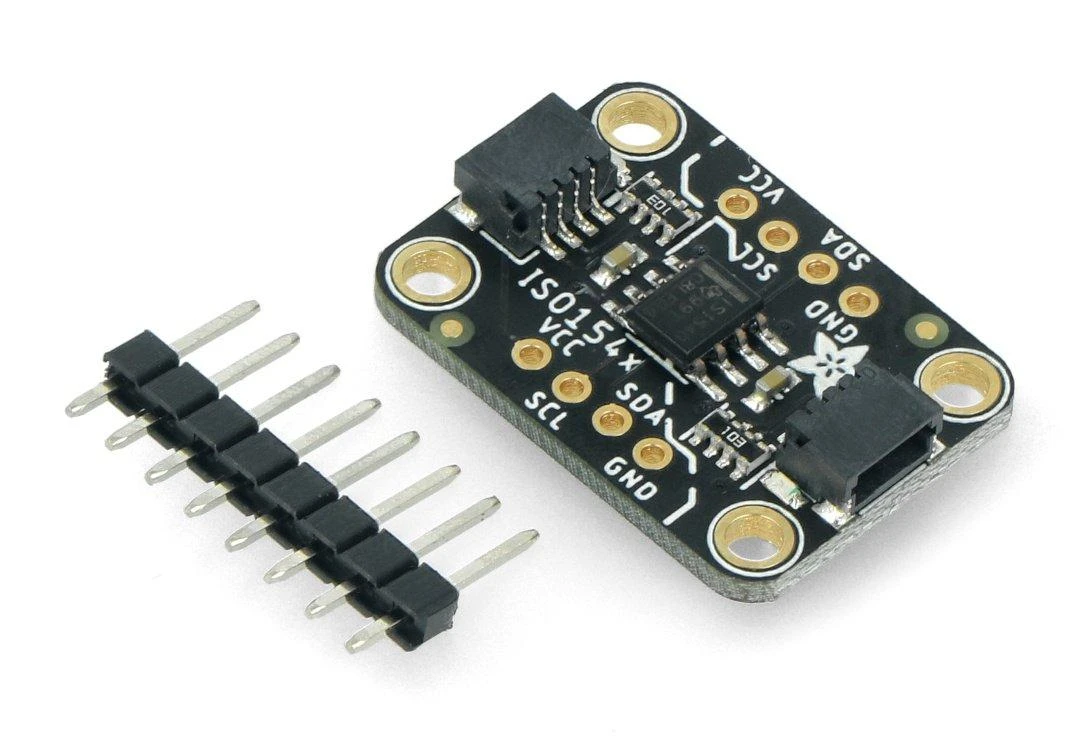

Komplekte:

Dvikryptis I2C magistralės izoliatoriaus modulis
Goldpin jungtys - 2,54 mm

Pastebėjote klaidą prekės aprašyme ar nuotraukų galerijoje? Praneškite mums.

Skaityti daugiau

Skaityti mažiau

Gamintojas Adafruit
Modelis

AN-19253
Modelio pavadinimas

AN-19253

* Anksčiau taikyta Varle.lt kaina

Gamintojas Adafruit
Tipas Izoliatoriai

Atsiliepimų nėra

Atsiliepimų politika

1. Koks yra Adafruit ISO1540 I2C izoliatoriaus paskirtis?

Šis Adafruit modulis skirtas elektriniam atskyrimui tarp įrenginių, jungtų prie tos pačios I2C magistralės. Jis apsaugo jautrius jutiklius ar mikrokontrolerius nuo trikdžių, perteklinės įtampos ar žemės kilpų. Izoliatoriaus naudojimas yra svarbus sprendimas patikimai sistemai, užtikrinantis signalų sklandumą ir įrangos saugumą.

2. Kokią įtampą palaiko šis izoliacijos modulis?

Modulis veikia su lanksčia maitinimo įtampa nuo 3 iki 5 voltų. Maitinimo šaltiniai gali būti prijungti prie abiejų jo pusių, kas yra patogu projektuojant. Toks valdymas leidžia suderinti skirtingų įtampų veikiančius įrenginius, pavyzdžiui, 3,3 V mikrokontrolerį su 5 V sensoriais, nekeičiant jų maitinimo.

3. Ar jis tinkamas greitiems I2C ryšiams?

Taip, šis įrenginys palaiko pakankamai didelį duomenų perdavimo greitį, nes dirba iki 1 MHz laikrodžio dažniu. Tai užtikrina, kad izoliacija neapsunkins komunikacijos tarp greitų komponentų. Toks našumas yra reikšmingas veiksnys projektuojant sistemas, kuriose reikalingas didelis duomenų srautas ir greitas atsakas.

4. Kokią apsaugą suteikia šis komponentas?

Modulis pasižymi aukšta elektros atsparumo izoliacija, sertifikuota pagal tarptautinius saugos standartus, pvz., VDE, UL ir CSA. Jis efektyviai atskiria grandines, prevencijai nuo įtampos šuolių ir trumpųjų jungimų. Ši apsauga yra būtina savybė, kad galėtumėte saugiai jungti brangius arba svarbius prietaisus į vieną tinklą.

5. Kaip paprastai prijungti šį izoliatorių?

Paprastam montavimui modulyje yra STEMMA QT / Qwiic jungtys, leidžiančios sujungti jį be litavimo. Taip pat yra standartinės litavimo kontaktų vietos. Ši suderinamumas su sparčiaisiais jungikliais yra patogi galimybė greitai sukurti prototipą ir supaprastinti viso projekto surinkimo procesą.
