Name: I/O išplėtimo priedėlis, skirtas Raspberry Pi Zero/Zero W - DFRobot DFR0604
Brand: Dfrobot
SKU: 16532455
Price: 15.83 EUR
Availability: InStock

Turite Varlės paskyrą?

Prisijunkite, kad pamatytumėte krepšelio turinį

Prisijungti

Atsiimkite parduotuvėje 0 €

Atsiimkite LP Express paštomatuose nuo 1.⁹⁹ €

Pristatymas į namus nuo 3.⁴⁹ €

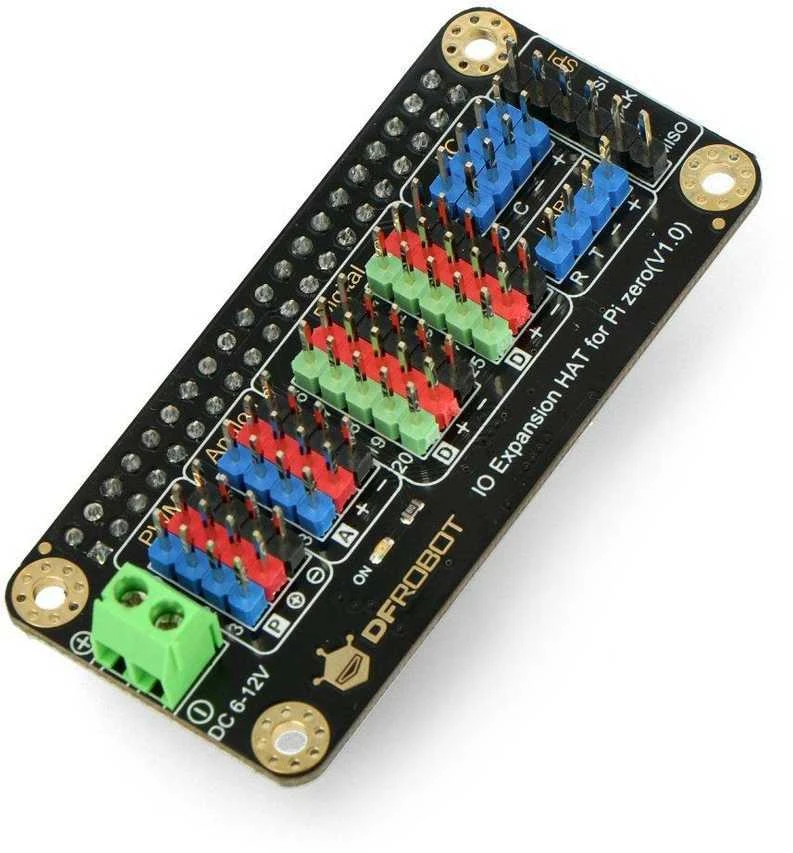

Minikompiuterio Raspberry Pi Zero / Zero W versijos priedėlis, ant kurio buvo atskirtos atskiros Raspberry Pi kontaktų sekcijos. Modulis siūlo skaitmeninius, analoginius, I2C, PWM, UART ir SPI prievadus. Be to, analoginius ir PWM prievadus išvedžioja integruotas STM32 MCU modulis, leidžiantis sąveikauti su Raspberry Pi per I2C sąsają. Naudodamasis bibliotekomis, vartotojas gali patogiai valdyti PWM išvestį ir skaityti analoginius duomenis. Priedėlis palaiko 5 V maitinimo šaltinį ir 3,3 V jutiklius. PWM prievadai gali būti maitinami iš išorinio šaltinio nuo 6 V iki 12 V arba iš Raspberry Pi (5 V).

Specifikacijos:

Suderinamas su Raspberry Pi 4 modeliu B / 3B+ / 2 / Zero / Zero W

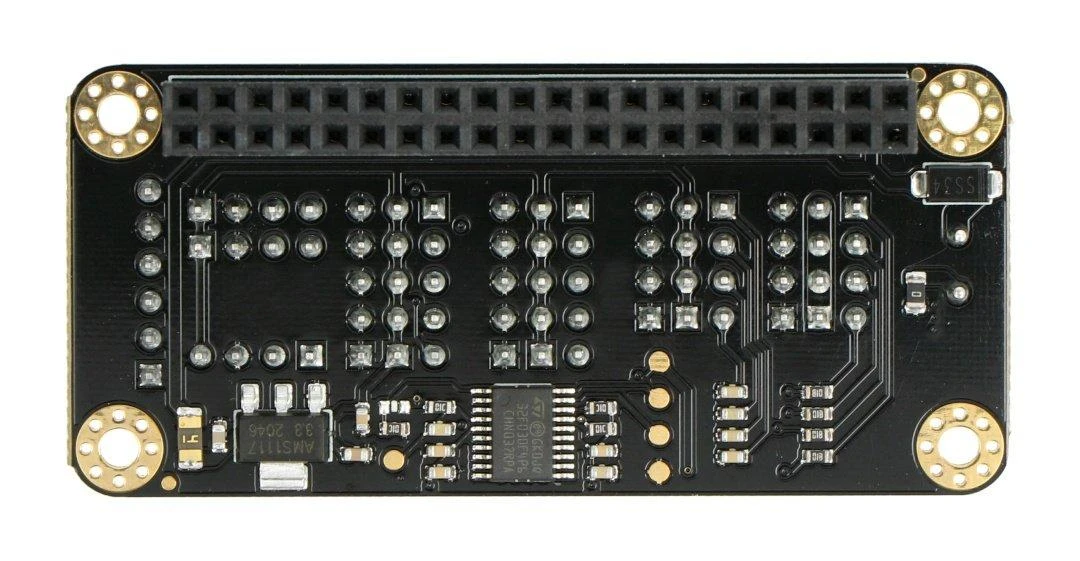

Įmontuotas STM32 MCU, teikiantis 12 bitų ADC
Galimybė valdyti kelis servo
Išorinis PWM prievado maitinimo šaltinis: nuo 6 V iki 12 V

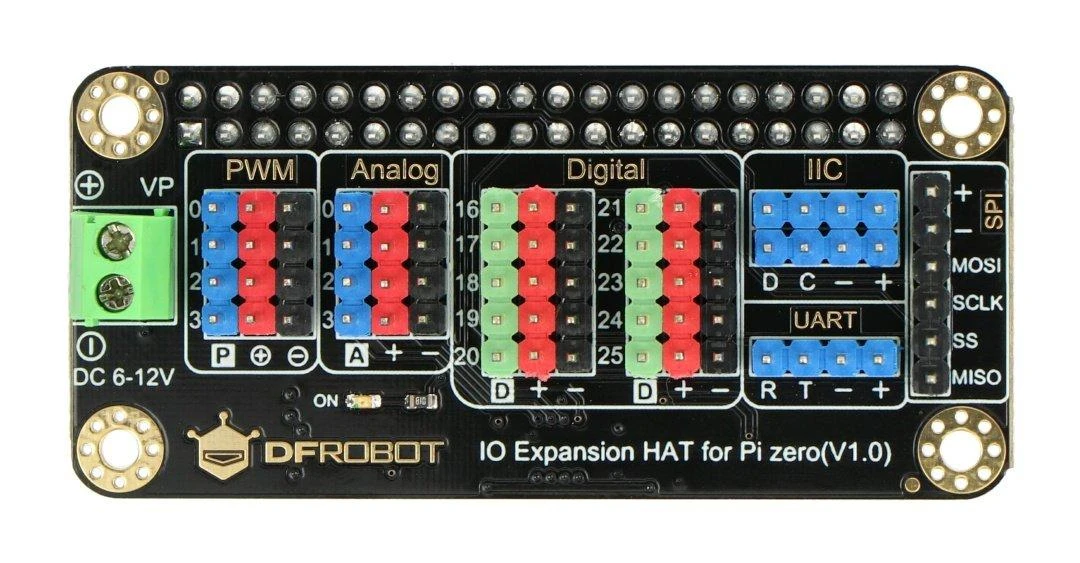

22 prievadai:

4x PWM
4x analoginis įėjimas / išėjimas
10x skaitmeninis įėjimas / išėjimas
1x SPI
2x I2C
1x UART

Įrenginio adresas: 0x10
Darbinė įtampa: 5 V
Matmenys: 65 mm x 30 mm

Pastebėjote klaidą prekės aprašyme ar nuotraukų galerijoje? Praneškite mums.

Skaityti daugiau

Skaityti mažiau

Gamintojas Dfrobot
Modelis

AN-19895
Modelio pavadinimas

AN-19895

* Anksčiau taikyta Varle.lt kaina

Atsiliepimų nėra

Atsiliepimų politika

1. Kokius prievadus turi Dfrobot AN-19895 priedėlis?

Šis Dfrobot AN-19895 priedėlis turi 22 prievadus. Jame yra keturi PWM, keturi analoginiai įėjimai ir išėjimai, dešimt skaitmeninių, vienas SPI, du I2C ir vienas UART prievadas. Dėka STM32 MCU lusto jūs galite lengvai valdyti analoginius ir PWM signalus iš savo Raspberry Pi.

2. Ar galima prijungti 3,3 V jutiklius prie šio modulio?

Taip, šis modulis palaiko tiek 5 V, tiek 3,3 V jutiklius. Dėl to jis puikiai tinka įvairiems projektams. Vartotojai gali prijungti jutiklius be papildomų įtampos keitiklių. Prisiminkite, kad darbinė modulio įtampa yra 5 V, bet jis puikiai sueina su žemesnės įtampos jutikliais.

3. Kokia yra išorinio PWM maitinimo įtampos riba?

Išoriniam PWM prievado maitinimui galite naudoti nuo 6 V iki 12 V šaltinį. Žinoma, galima naudoti ir 5 V iš paties Raspberry Pi, bet jei norite valdyti kelias servas, rekomenduojame 12 V išorinį adapterį. Ši galimybė leidžia valdyti galingesnius įrenginius nesudeginant pagrindinės plokštės.

4. Kokio dydžio yra šis IoT išplėtimo priedėlis?

Šis IoT išplėtimo priedėlis yra kompaktiškas – matmenys siekia 65 mm x 30 mm. Dėl tokio dydžio jis idealiai tinka Raspberry Pi Zero modeliams. Maži gabaritai leidžia jį lengvai integruoti į nešiojamus sumaniosios elektronikos projektus neprarandant 22 prievadų funkcionalumo.

5. Ar priedėlis veikia su Raspberry Pi 4 modeliu?

Be abejo, šis priedėlis suderinamas su Raspberry Pi 4 modeliu B, taip pat su 3B+, 2, Zero ir Zero W versijomis. Modulis ant joje yra atskirtos kontaktų sekcijos. Ryšys su Raspberry Pi vyksta per I2C sąsają, todėl programavimas išlieka paprastas naudojant pateiktas bibliotekas.
