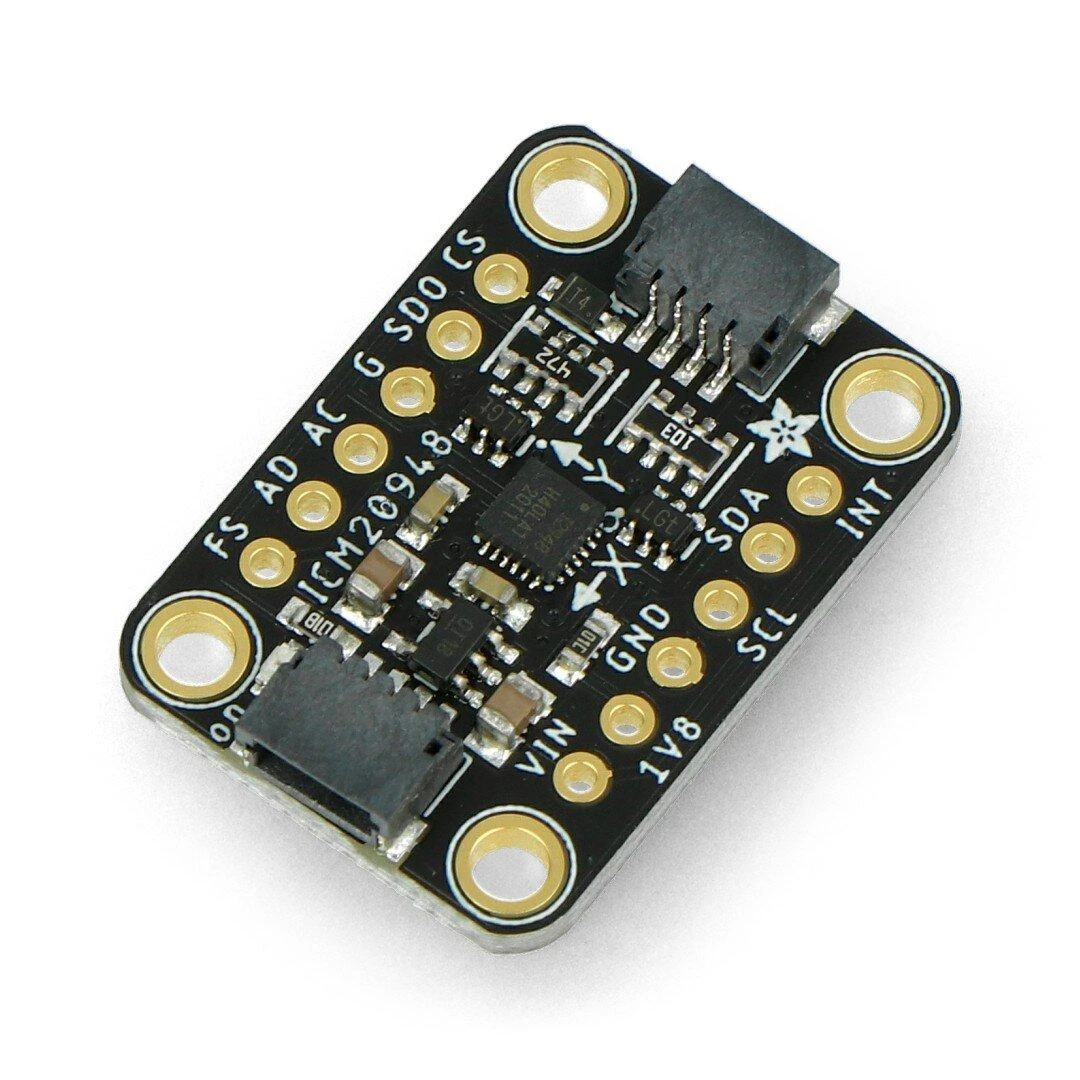

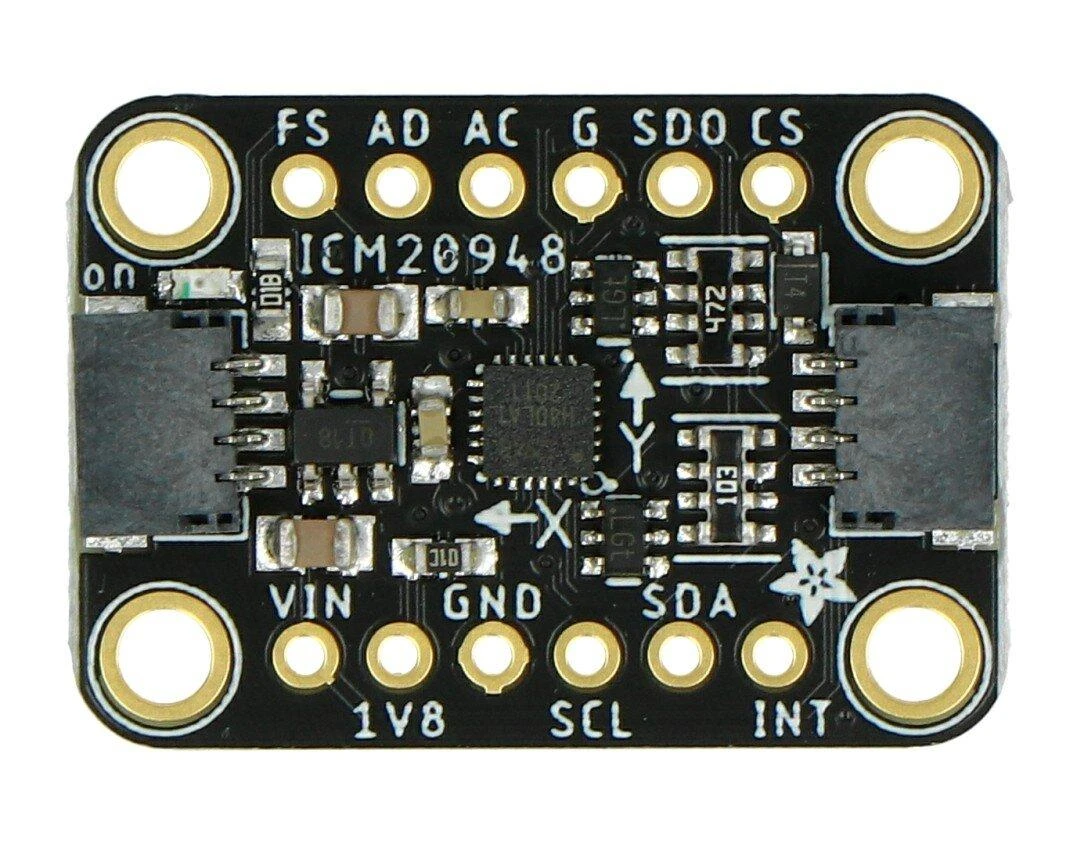

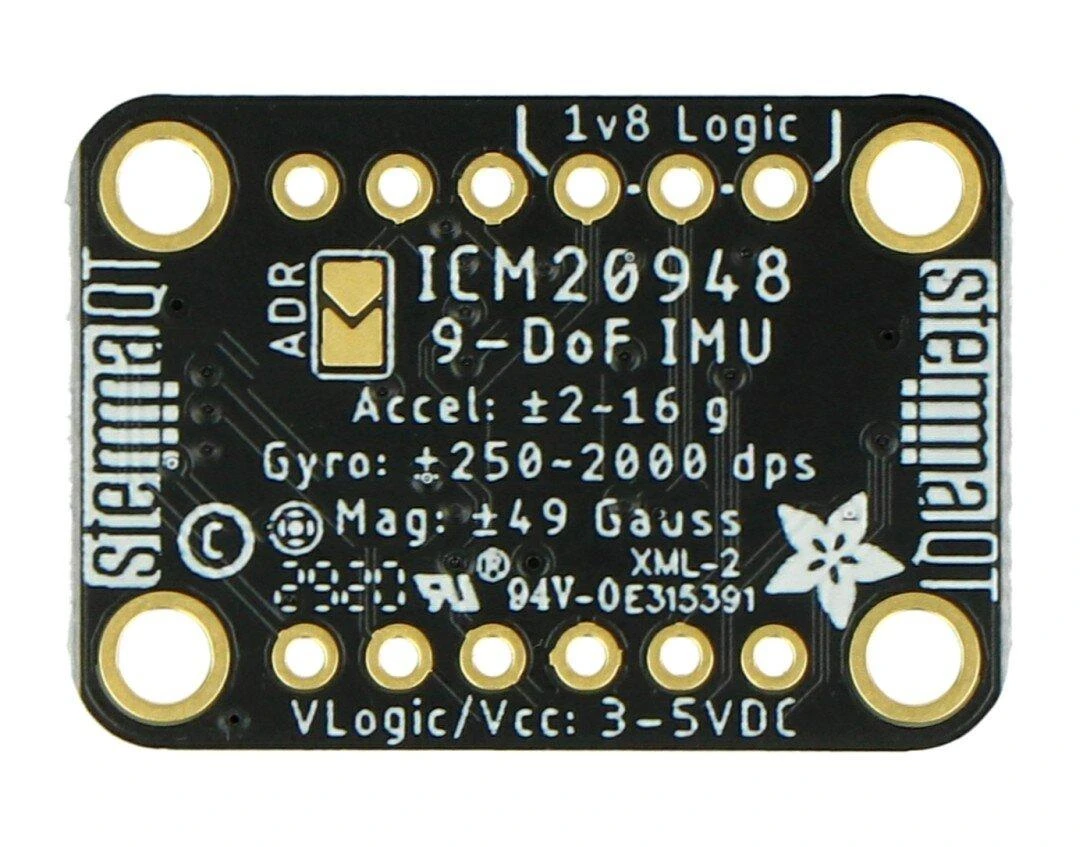

ICM-20948 9DoF, 3 ašių akselerometras, giroskopas ir magnetometras I2C / SPI Qwiic, Adafruit 4554

Varlė kodas 40560276
Liko tik: 5+ vnt.

Pardavėjas Varle.lt

ICM-20948 9DoF, 3 ašių akselerometras, giroskopas ir magnetometras I2C / SPI Qwiic, Adafruit 4554

Varlė kodas 40560276
Liko tik: 5+ vnt.

Pardavėjas Varle.lt

4.5

27.⁹¹ €

Pasirinkite kiekį

Į krepšelį 27.⁹¹ €

27.⁹¹ €

Į krepšelį

Atsiimkite parduotuvėje 0 €

Vilniuje, Ukmergės g. 241spalio 22 d. 0 €
Kituose miestuosespalio 23 d. 0 €

Atsiimkite LP Express paštomatuose nuo 1.⁹⁹ €

LP EXPRESS paštomate spalio 23 d. 1.⁹⁹ €
Omniva paštomate spalio 23 d. 3.⁴⁹ €

Pristatymas į namus nuo 3.⁴⁹ €

LP EXPRESS kurjeriu spalio 23 d. 3.⁴⁹ €
Pristatymas Venipak kurjeriu spalio 23 d. 4.¹⁹ €
DPD kurjeriu spalio 23 d. 4.¹⁹ €

*Užsakymo terminai yra preliminarūs

27.⁹¹ €

Pasirinkite kiekį

Į krepšelį 27.⁹¹ €

Gauk spalio 22 d. Visi pristatymo būdai

Aprašymas

Adafruit modulis yra 3 ašių giroskopo, akselerometro ir kompaso derinys. Tai leidžia matuoti pagreitį, magnetinį lauką ir kampinį greitį. Matavimo diapazonai yra visiškai konfigūruojami. Jame yra įmontuotas skaitmeninis DMP procesorius. Modulis su SPI / I2C ryšio sąsaja. Maitinamas nuo 1,71 V iki 3,6 V.

Specifikacijos:

Giroskopas:

3 ašys: X, Y, Z
Reguliuojamas diapazonas: ±250, ±500, ±1000, ±2000 °/s

Akselerometras:

3 ašys: X, Y, Z
Reguliuojamas diapazonas: ±2 g, ±4 g, ±8 g, ±16 g

Magnetometras (kompasas)

3 ašys: X, Y, Z
Taikymo sritis: ±4900 µT

Integruotas skaitmeninis judesio procesorius (DMP)
Android palaikymas
Sąsaja: I2C, SPI
Dažnis

SPI: 7 MHz
I2C: 400 kHz

16 bitų ADC luste ir programuojami filtrai
Temperatūros jutiklis su skaitmenine išvestimi
Atitinka RoHS ir Green reikalavimus
Matmenys: 25,7x 17,7 x 4,6 mm

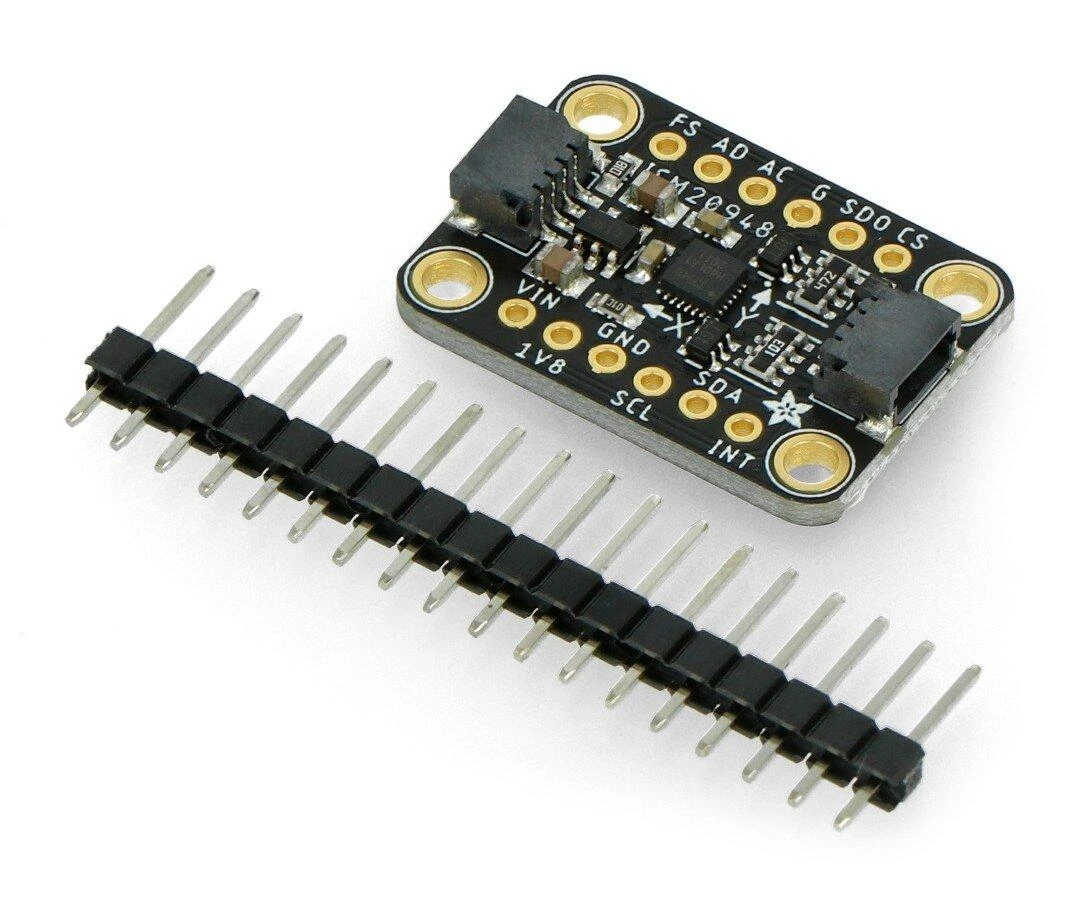

Komplekte:

Jutiklio modulis
Goldpin jungtys

Nuorodos:
Gamintojo puslapis
Manualas

Pastebėjote klaidą prekės aprašyme ar nuotraukų galerijoje? Praneškite mums.

Skaityti daugiau

Skaityti mažiau

ChatGPT

Dirbtinio intelekto nuomonė 2026-05-17

Tai labai universalus judesio ir orientacijos jutiklis, tinkantis tiek prototipams, tiek pažangesniems elektronikos projektams. 9 laisvės laipsnių matavimas leidžia viename modulyje gauti akselerometro, giroskopo ir magnetometro duomenis, todėl patogu kurti navigacijos, padėties sekimo, robotikos ar nešiojamų įrenginių sprendimus. Didelis privalumas yra galimybė naudoti tiek I2C, tiek SPI sąsają, todėl modulį lengva pritaikyti prie skirtingų mikrovaldiklių ir projektų architektūrų. Qwiic jungtis taip pat palengvina prijungimą be litavimo ir pagreitina testavimą. Adafruit plokštės paprastai pasižymi tvarkingu išvedžiojimu, gera dokumentacija ir patikimu suderinamumu su populiariomis platformomis, todėl integracija dažniausiai būna sklandi. Vis dėlto norint išgauti tikslius orientacijos duomenis, gali prireikti papildomo kalibravimo ir duomenų filtravimo, ypač jei įrenginys naudojamas aplinkoje, kur yra magnetinių trikdžių. Apskritai tai funkcionalus ir patogus pasirinkimas kūrėjams, kuriems svarbus kompaktiškas, tikslus ir plačiai pritaikomas jutiklių modulis.

Pliusai: Viename modulyje sujungtas akselerometras, giroskopas ir magnetometras, todėl galima matuoti pilną judesio bei orientacijos informaciją. Palaiko tiek I2C, tiek SPI sąsajas, todėl lengva integruoti į įvairius mikrovaldiklių projektus. Qwiic jungtis ir gera ekosistemos dokumentacija palengvina prijungimą, testavimą ir programavimą.

Minusai: Tiksliems rezultatams dažnai reikia kruopštaus kalibravimo ir papildomo duomenų apdorojimo, ypač esant magnetiniams trikdžiams.

Specifikacija

Gamintojas Adafruit
Modelis

AN-17709
Modelio pavadinimas

AN-17709

Šią prekę rasite filtruose

Gamintojas Adafruit
Tipas Akselerometrai

Atsiliepimai (0)

Atsiliepimų nėra

Atsiliepimų politika

Dažniausiai užduodami klausimai

1. Kokius matavimo diapazonus palaiko ICM-20948 modulis?

Šis jutiklis turi visiškai reguliuojamus matavimo diapazonus. Giroskopas gali veikti nuo ±250 iki ±2000 laipsnių per sekundę. Akselerometru galite nustatyti nuo ±2 g iki ±16 g. Magnetometro matavimo sritis siekia ±4900 µT. Dėl šios konfigūracijos modulis tinka įvairiems judesio fiksavimo projektams.

2. Kokiomis ryšio sąsajomis veikia šis Adafruit modulis?

Šis įrenginys palaiko tiek SPI, tiek I2C ryšio protokolus. SPI magistralės dažnis siekia 7 MHz, o I2C veikia 400 kHz dažniu. Dėl dviejų sąsajų variantų jį lengva prijungti prie Arduino, Raspberry Pi ar kitų valdiklių. Pasirinkite tinkamą protokolą pagal savo projektą.

3. Ar modulyje yra įmontuotas judesio procesorius DMP?

Taip, integrale yra skaitmeninis judesio procesorius, vadinamas DMP. Šis procesorius padeda apdoroti giroskopo, akselerometro ir magnetometro duomenis realiu laiku. Jis sumažina pagrindinės mikroschemos apkrovą. Dėl to galite atlikti sudėtingesnius skaičiavimus arba sutaupyti energijos.

4. Kaip sužinoti temperatūrą ICM-20948 jutikliu?

Komplekte esantis lustas turi vidinį temperatūros jutiklį, kuris pateikia skaitmeninę išvestį. Ši funkcija leidžia fiksuoti aplinkos temperatūrą be papildomų išorinių komponentų. Matavimo duomenis galite nuskaityti tiesiogiai per SPI ar I2C sąsają. Tai praverčia projektuose, kur aplinkos sąlygos svarbios.

5. Kokie yra Adafruit modulio matmenys ir maitinimo įtampa?

Šios plokštės matmenys yra 25,7 mm ilgio, 17,7 mm pločio ir 4,6 mm aukščio. Maitinimo įtampa gali svyruoti nuo 1,71 V iki 3,6 V. Toks kompaktiškas dydis leidžia lengvai integruoti modulį į mažus projektus. Dėl žemos darbinės įtampos tinka nešiojamiems prietaisams.
