I2C aplinkos jutiklis - skirtas Raspberry Pi Pico - Waveshare 20232

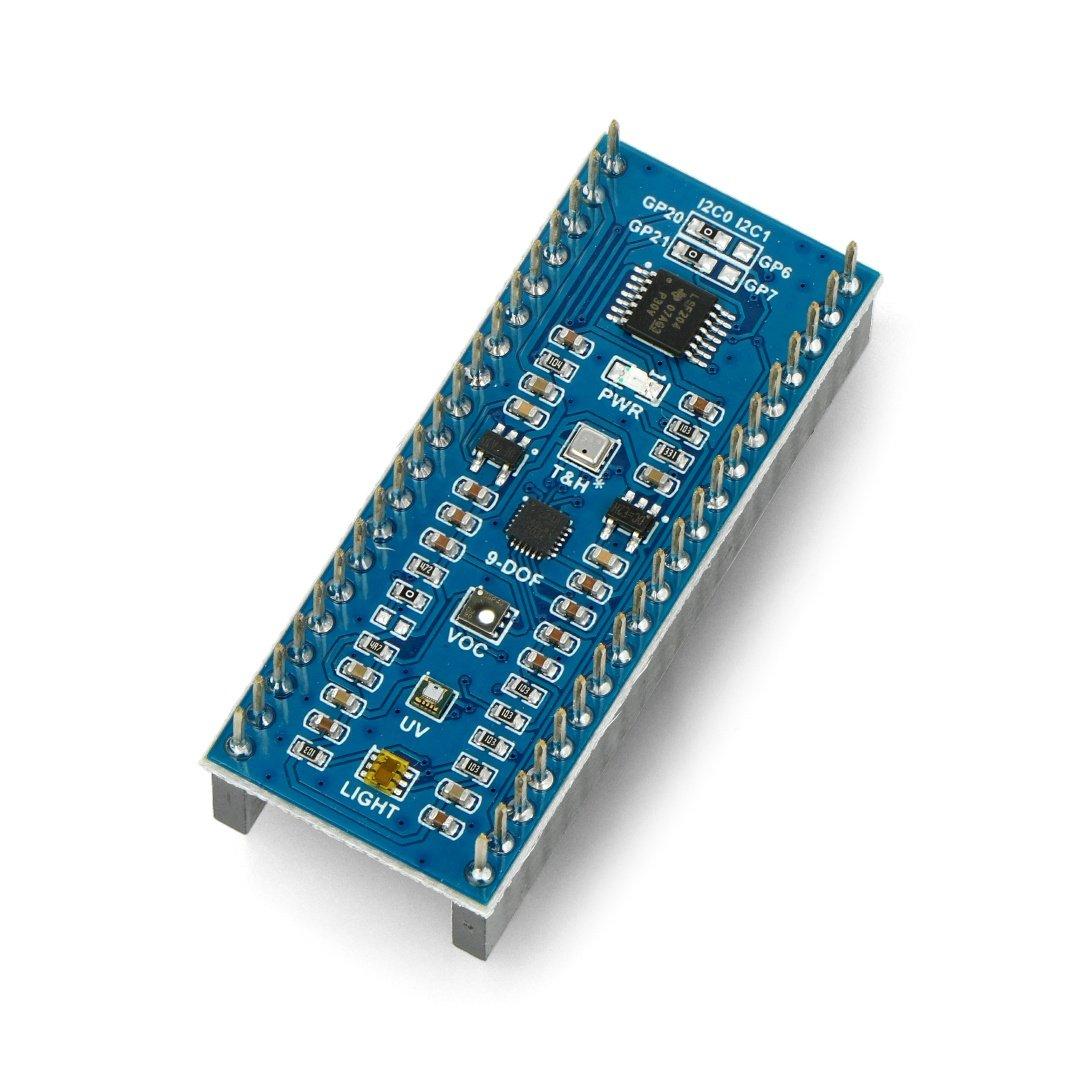

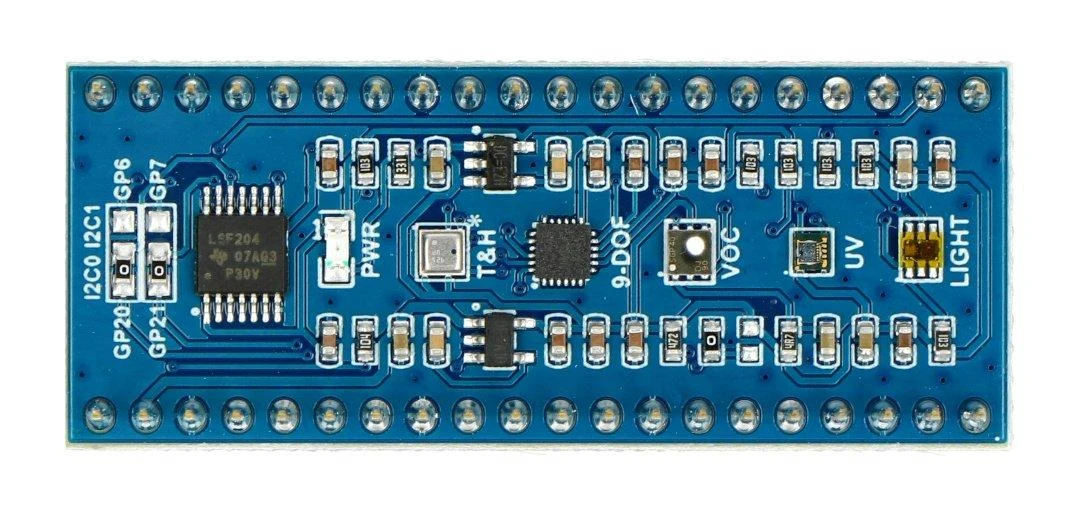

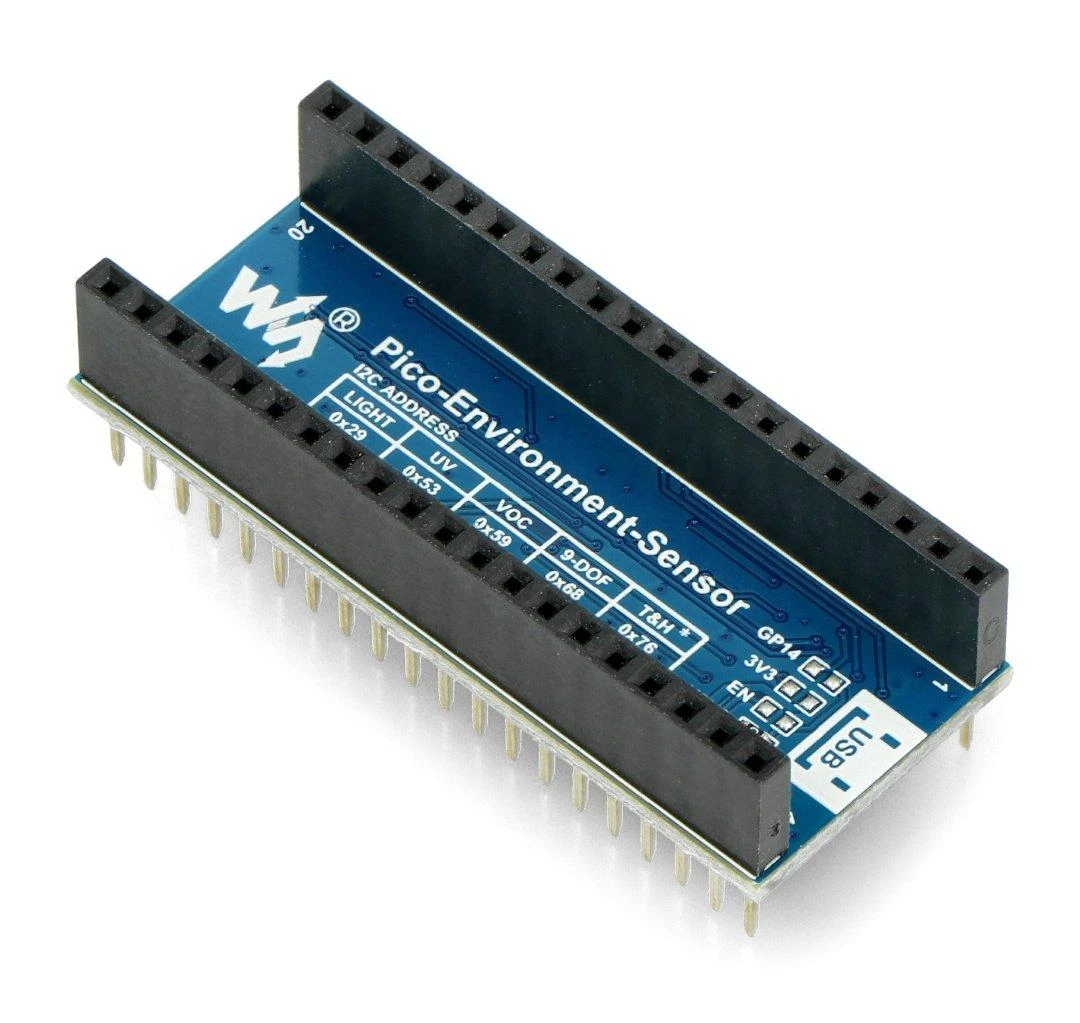

Raspberry Pi Pico sukurtame modulyje yra daug naudingų aplinkos jutiklių. Pagamintas Waveshare, apima temperatūrą, drėgmę, oro slėgį, aplinkos apšvietimą infraraudoniesiems ir matomoms šviesoms matuoti, 9 DoF judesio jutiklį, UV spindulių matavimo jutiklį ir VOC jutiklį, skirtą aptikti lakiuosius organinius junginius aplinkoje. Jis naudoja I2C magistralę sąveikauti su pagrindiniu moduliu. Jį galima programuoti naudojant C/C++ ir MicroPython kalbas.

Specifikacijos:

• Aplinkos jutiklio specifikacijos:

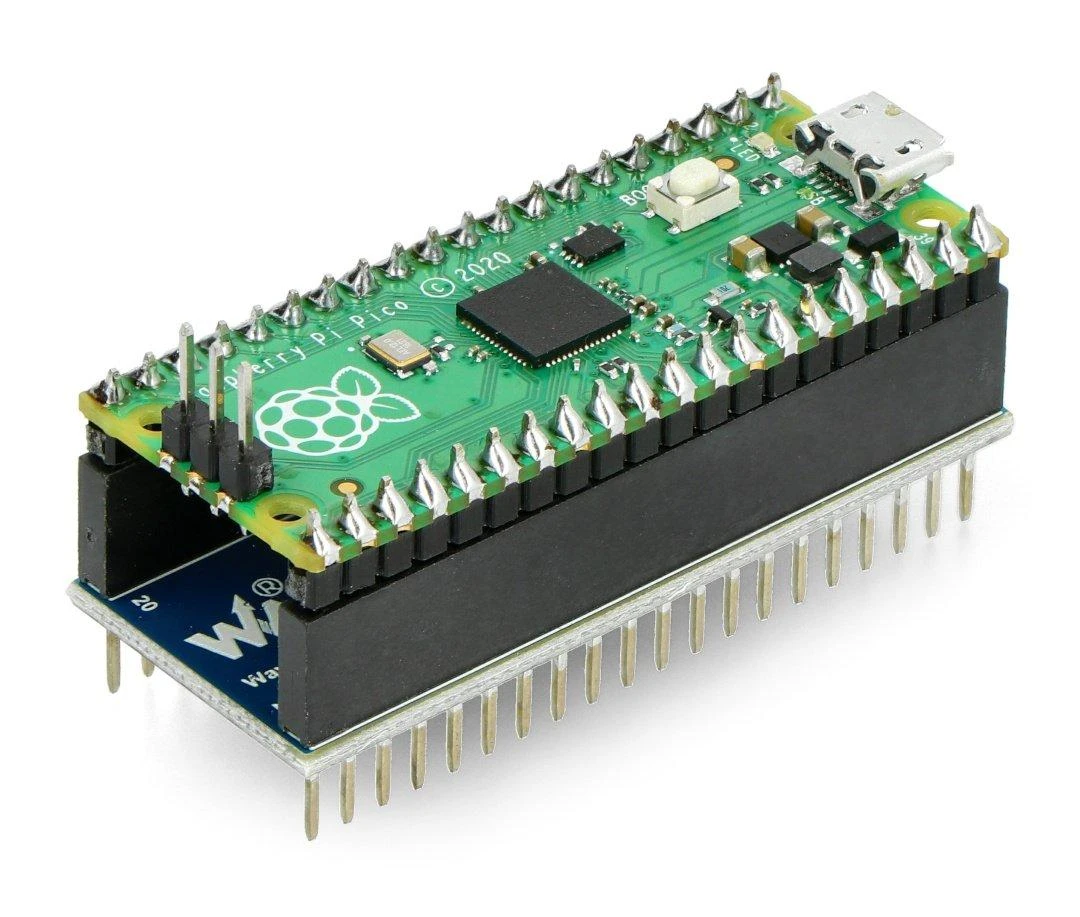

• Paskirtis: Raspberry Pi Pico
• Integruoti jutikliai:
• skaitmeninis aplinkos šviesos jutiklis
• temperatūros, drėgmės ir oro slėgio jutiklis
• judesio jutiklis - 3 ašių akselerometras, 3 ašių giroskopas, 3 ašių magnetometras
• UV spinduliuotės jutiklis
• jutiklis, skirtas aptikti lakiuosius organinius junginius aplinkoje
• Ryšio sąsaja: I2C magistralė
• Plokštės matmenys: 52 x 21 mm

• Aplinkos šviesos jutiklio specifikacija:
• Integruotas lustas: TSL25911FN

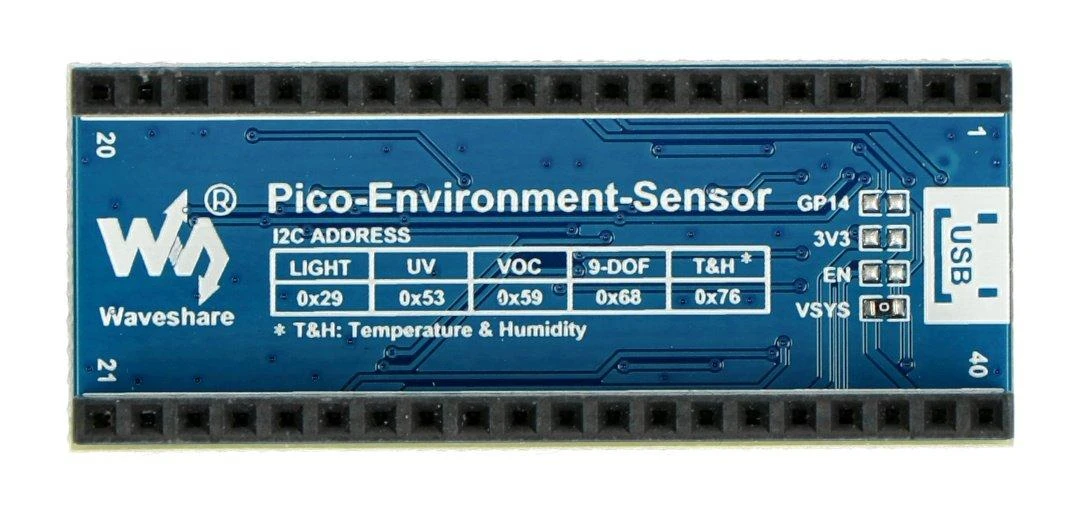

• I2C sąsajos adresas: 0x29
• Diapazonas: nuo 0 lx iki 88000 lx

• Temperatūros, drėgmės ir oro slėgio jutiklio specifikacija:
• Integruotas lustas: BME280
• I2C sąsajos adresas: 0x76
• Temperatūros matavimas
• diapazonas: nuo -40 °C iki 85 °C
• skiriamoji geba: 0,01 °C
• tikslumas: ± 1 °C
• Drėgmės matavimas:
• diapazonas: nuo 0% iki 100% RH
• skiriamoji geba: 0,008 % RH
• tikslumas: ± 3% RH
• atsako laikas: 1s
• delsimas: ≤ 2% santykinio drėgnumo
• Slėgio matavimas:
• diapazonas: nuo 300 hPa iki 1100 hPa
• skiriamoji geba: 0,18 Pa
• tikslumas: ± 1 hPa

• Judesio detektoriaus specifikacijos:
• Integrinis grandynas: ICM20948
• Laipsnių skaičius: 9 DoF
• Matavimo ašių skaičius: 3 (X, Y, Z)
• I2C sąsajos adresas: 0x68
• Rezoliucija: 16 bitų
• Akselerometras:
• matavimas: pagreitis
• diapazonas: ± 2, ± 4, ± 8, ± 16 g (konfigūruojamas)
• Giroskopas:
• matavimas: kampinis greitis
• diapazonas: ± 250, ± 500, ± 1000, ± 2000 °/s (konfigūruojamas)
• Magnetometras:
• matavimas: magnetinis laukas
• diapazonas: ± 4900 µT

• UV matavimo jutiklio specifikacija:
• Įterptoji grandinė: LTR390-UV-1
• I2C sąsajos adresas: 0x53
• Bangos ilgis: nuo 280 nm iki 430 nm

• VOC jutiklio specifikacija:
• Tikslas: aptikti lakiuosius organinius junginius aplinkoje
• Įterptoji grandinė: SGP40
• I2C sąsajos adresas: 0x59
• Matavimo skalė: nuo 0 ppm iki 1000 ppm
• VOC indekso reikšmė: nuo 0 iki 500
• nuo 0 iki 100 - oro kokybė: puiki
• 100-200 – oro kokybė: gera
• 200-300 – oro kokybė: šiek tiek užteršta
• 300-400 – oro kokybė: vidutiniškai užteršta
• 400-500 – oro kokybė: labai užteršta
