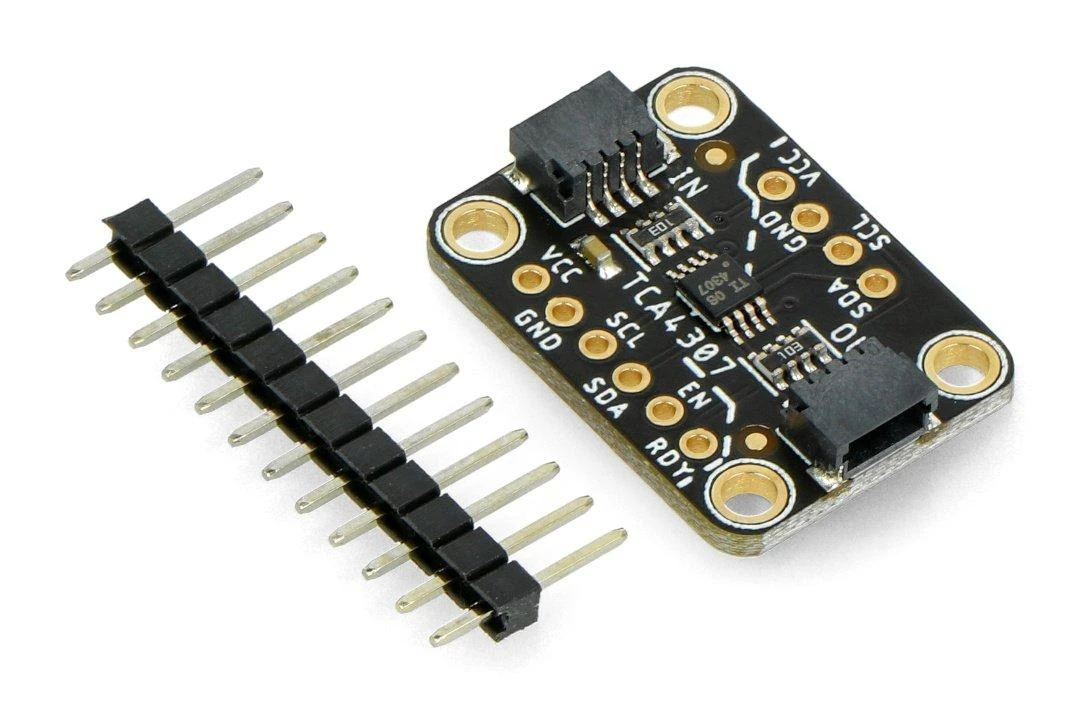

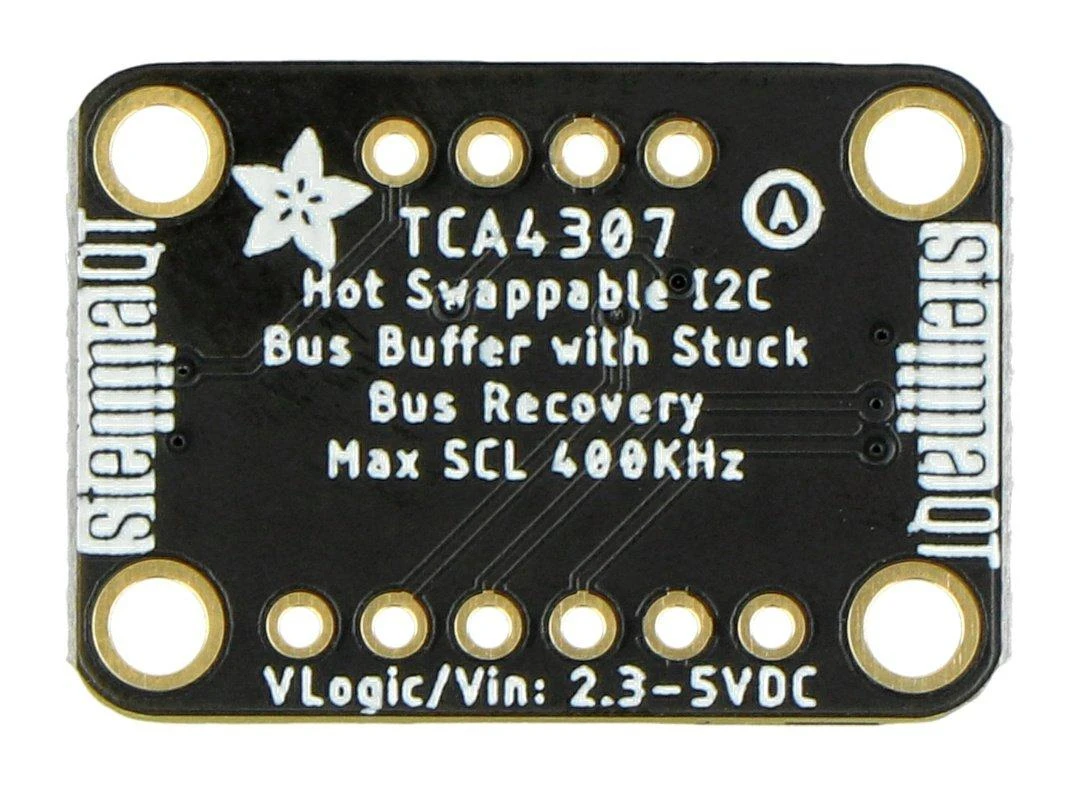

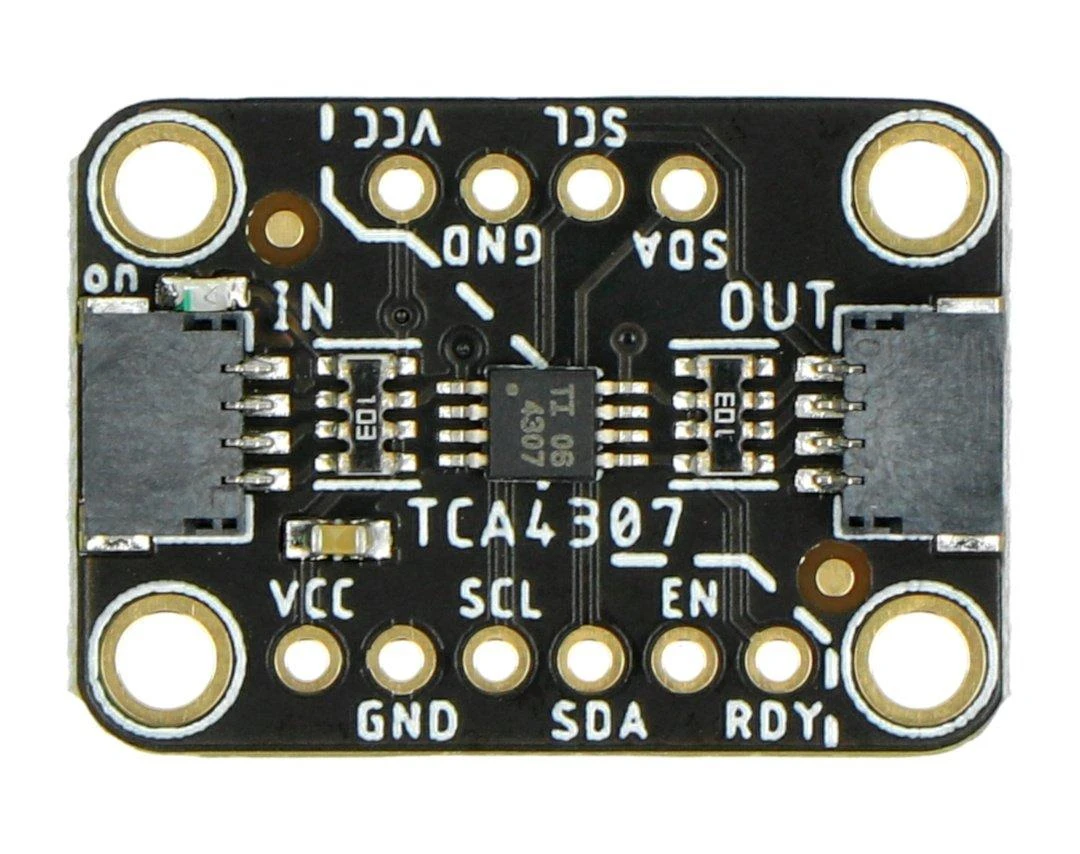

Adafruit pagamintas Hot-Swap I2C buferis yra modulis su I2C magistralės buferiu, paremtu TCA4307 lustu. Tai leidžia prijungti I2C įrenginius prie aktyvaus maitinimo šaltinio, nebijant sustabdyti perdavimo dėl papildomo SCL impulso ar netikėtos talpinės apkrovos. Jis gali būti naudojamas gaminant įrenginių prototipus, kai dažnai jungiami ir atjungiami išoriniai įrenginiai. Modulis gali valdyti I2C laikrodžio dažnį iki 400 kHz. Be to, Hot-Swap I2C buferis automatiškai atjungia magistralę, jei nustato, kad SDAOUT arba SCLOUT yra žemos būsenos.

Specifikacijos:

Tipas: Modulis su I2C magistralės buferiu
Suderinamas su: Arduino, Raspberry Pi, Feather ir kt.
Maitinimo įtampa: nuo 2,3 V iki 5 V DC
Integruotas lustas: TCA4307
Palaikomas I2C laikrodžio dažnis: iki 400 kHz
Sąsaja: I2C
Kaiščiai:

STEMMA QT/Qwiic jungtys
Litavimo laukai (pridedami auksiniai kaiščiai savaiminiam litavimui)

Modulio matmenys: 25,4 x 17,8 x 4,5 mm
Svoris: 1,7 g

Komplekte

Hot-Swap I2C buferis - I2C magistralės buferio modulis - TCA4307
1x12 auksinių kaiščių juostelė - 2,54 mm rastras

Pastebėjote klaidą prekės aprašyme ar nuotraukų galerijoje? Praneškite mums.

Skaityti daugiau

Skaityti mažiau

Gamintojas Adafruit
Modelis

AN-20178
Modelio pavadinimas

AN-20178

Gamintojas Adafruit
Tipas Moduliai

Atsiliepimų nėra

Atsiliepimų politika

1. Kaip apsaugoti I2C magistralę jungiant įrenginius?

Šis buferio modulis apsaugo jūsų pagrindinę sistemą nuo staigių įtampos pokyčių ir trumpųjų jungimų. Jis veikia kaip tarpininkas tarp valdiklio ir periferinių įrenginių. Taip galite saugiai jungti ir atjungti komponentus, nepavojaudami pažeisti jautrių mikroschemų, pavyzdžiui, Arduino ar Raspberry Pi.

2. Kokią maksimalų greitį palaiko šis buferio lustas?

Modulis su TCA4307 lustu palaiko visą standartinį I2C greitį iki 400 kHz. Tai užtikrina greitą ir patikimą duomenų perdavimą tarp prietaisų. Galite naudoti jį su didelio našumo jutikliais ir ekranais, neprarandant signalo kokybės ar sinchronizacijos.

3. Ar šis modulis tinka dažnam prototipavimui?

Taip, šis komponentas yra puikus pasirinkimas kūrimo ir testavimo etapams. Jūs galite dažnai keisti jungiamus įrenginius, nes apsauga nuo talpinės apkrovos užkerta kelią signalų iškraipymui. Tai suteikia lankstumo ir saugumo kuriant įrenginių prototipus.

4. Kaip veikia automatinis magistralės atjungimas?

Sistema automatiškai izoliuoja išėjimus, jei aptinka žemo lygio signalą SDAOUT arba SCLOUT linijose. Ši apsauginė funkcija užkerta kelią gedimų plitimui ir apsaugo valdymo linijas. Modulis vėl sujungs grandinę, kai bus atkurtos normalios sąlygos.

5. Su kokiais maitinimo šaltiniais jis veikia?

Prietaisas veikia plačiame įtampos diapazone nuo 2,3 iki 5 voltų nuolatinės srovės. Tai leidžia jį integruoti į įvairias 3,3 V ir 5 V logines sistemas. Toks universalumas supaprastina jungtį prie daugelio populiarų mikrokontrolerių plokščių be papildomų keitiklių.
