Rinkinys, kurį sudaro vandeniui atsparus zondas su DS18B20 jutikliu, adapteris skaitmeniniams ir analoginiams jutikliams su spaustukais ir Gravity jungiamasis laidas. Jutiklis patalpintas labai sandariame korpuse, dėl kurio galima matuoti temperatūrą itin drėgnomis sąlygomis. Be to, zondo laidas yra apie 90 cm ilgio, kas leidžia matuoti temperatūrą vietoje, kuri nėra tiesiai prie prijungto mikrovaldiklio. Naudodami zondą DS18B20 galima išmatuoti temperatūrą nuo -55 °C iki 125 °C ± 0,5 °C tikslumu. Laidas padengtas PVC sluoksniu, todėl gamintojas siūlo jo nelaikyti aukštesnėje nei 100 °C temperatūroje. Rinkinys plačiai naudojamas daugelyje sričių, pvz., dirvožemio temperatūros matavimo, karšto vandens bako temperatūros valdymo ir kt. Jis palaiko kelių taškų matavimą.

Specifikacijos:

Jutiklio lustas: DS18B20
Darbinės įtampos diapazonas: nuo 3,0 V iki 5,5 V
Srovės suvartojimas: <3 μA
Temperatūros matavimo diapazonas: -55 °C iki 125 °C
Matavimo tikslumas: ± 0,5 °C diapazone nuo -10 °C iki 85 °C
Matavimo skiriamoji geba: galima pasirinkti nuo 9 iki 12 bitų
Į lustą įrašytas unikalus 64 bitų ID
Galimybė nustatyti temperatūros slenkstį, kuris suveikia aliarmą
3 laidų sąsaja:

raudona linija - VCC maitinimo šaltinis
juoda linija - GND įžeminimas
geltona linija: duomenys

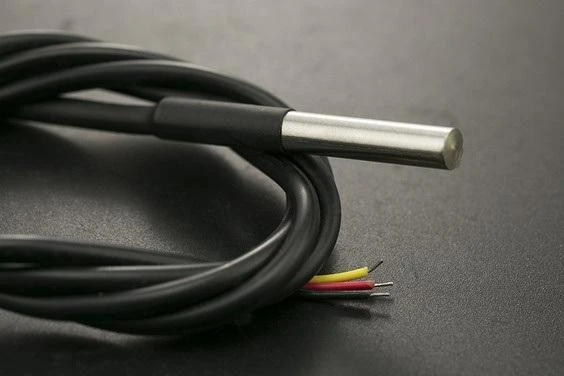

Zondas:

medžiaga: nerūdijantis plienas
skersmuo: 6 mm
ilgis: 35 mm

Vielos skersmuo: 4 mm
Laido ilgis: 900 mm

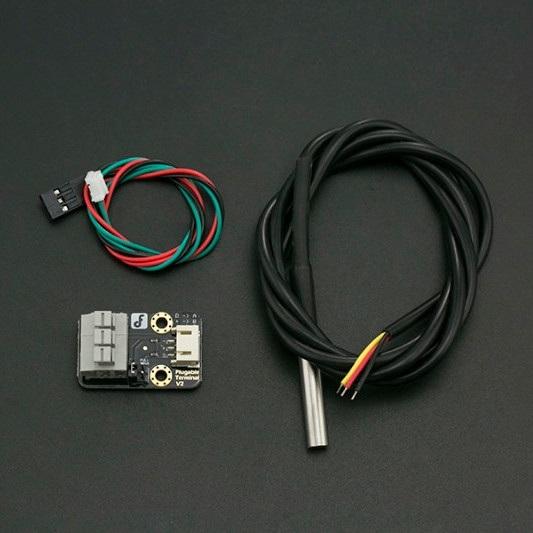

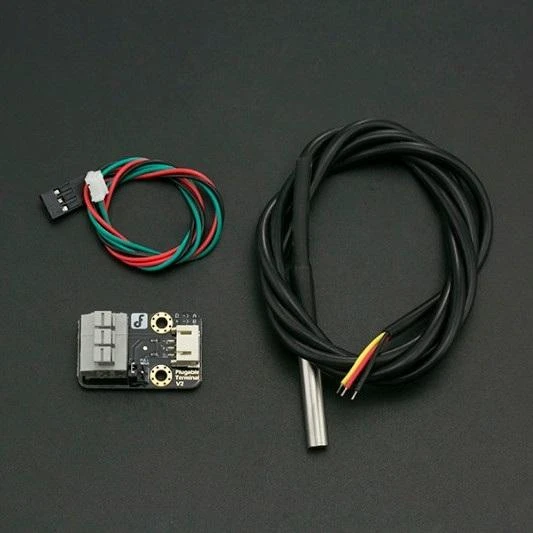

Komplekte:

Vandeniui atsparus zondas su DS18B20 jutikliu - 0,95 m - DFRobot DFR0198 - 1 vnt

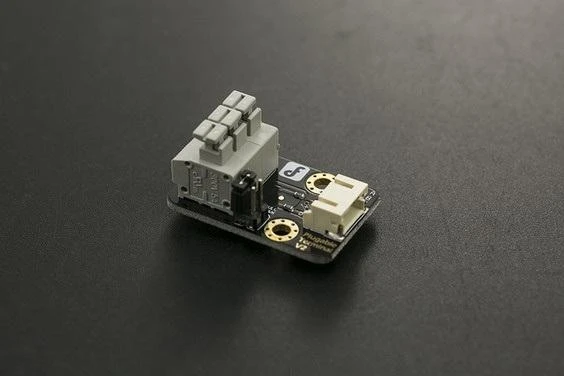

DFRobot Gravity - adapteris su spaustukais ir laidu - 1 vnt
DFRobot Gravity - prijungimo laidas - skaitmeniniams jutikliams skirtas Arduino - 30 cm
