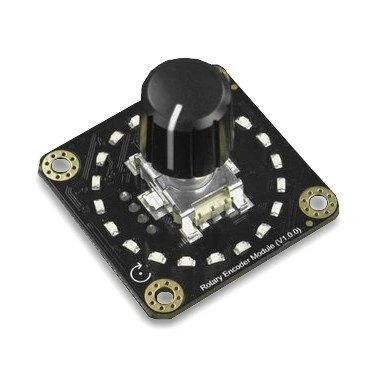

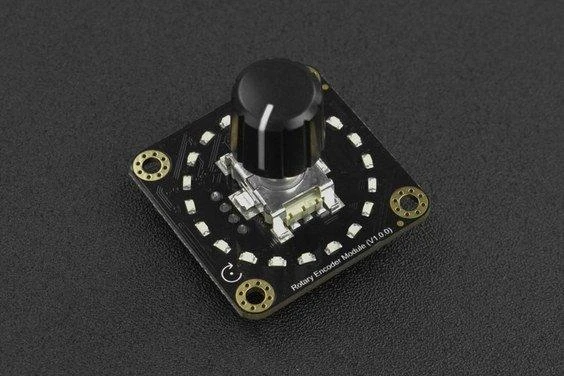

Gravity - 360 laipsnių besisukantis kodavimo modulis - DFRobot SEN0502

DFRobot Gravity serijos gaminys yra 360° sukamo kodavimo modulio forma. Koderio skiriamoji geba yra 20 impulsų per apsisukimą, kiekvienas impulsas atitinka vieną taktą. Plokštėje taip pat yra kiekvienam kodavimo eigai priskirti šviesos diodai, jie leidžia vizualizuoti kodavimo būseną realiu laiku. Modulius galima sujungti kaskadomis. Ryšiui jie naudoja I2C sąsają su konfigūruojamu tikslumu nuo 1 iki 51 kiekvienai kodavimo eigai.

Pagrindinės savybės:

• Galimas kaskadinis jungimas
• I2C duomenų išvestis

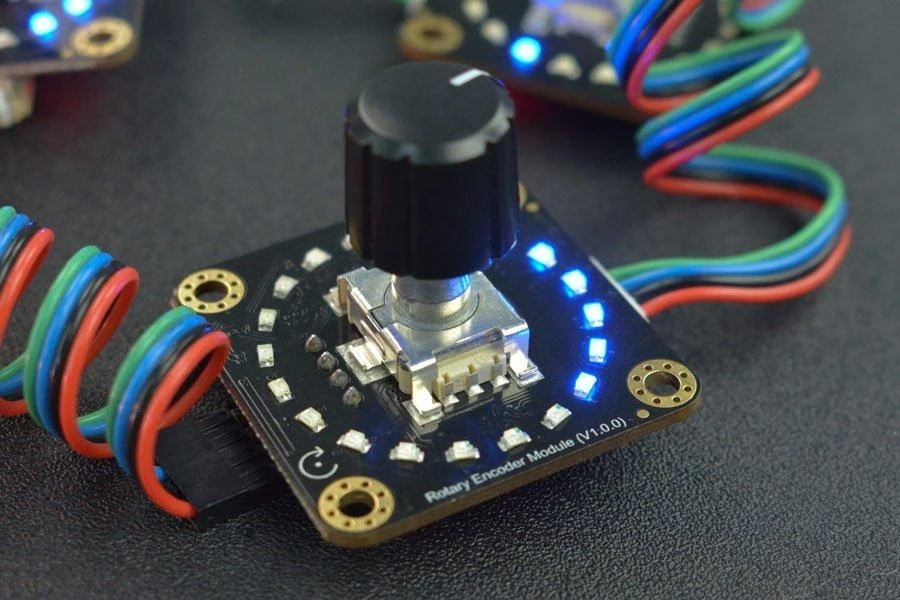

• Integruotas LED indikatorius

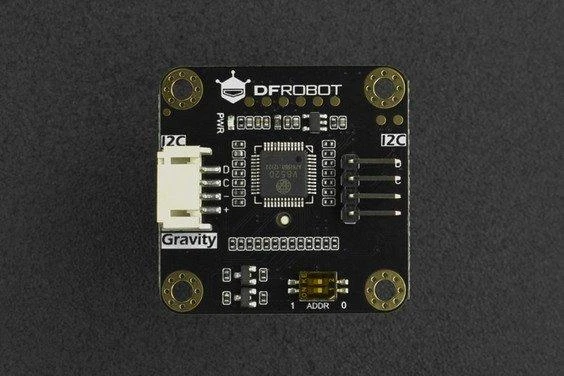

• 4 skirtingų I2C adresų palaikymas

• Darbinė įtampa: nuo 3,3 V iki 5 V
• Bendras sukimosi kampas: 360°
• Impulsų skaičius per apsisukimą: 20
• Sąsaja: dvi Gravity I2C jungtys
• Maksimalus pakopinių įrenginių skaičius: 4
• Tarnavimo laikas: 30000 ± 200 ciklų
• Kontaktinė varža: mažesnė nei 100 mΩ
• Izoliacijos varža: virš 100 MΩ
• Virpesiai: mažiau nei 10ms
• Darbinė temperatūra: -30 °C iki 80 °C
• Tikslumas: nuo 1 iki 51
• Nustatyta minimali vertė: 1 (užsidega 1 šviesos diodas 2,5 apsisukimo metu)
• Didžiausia nustatyta vertė: 51 (šviečia vienu šviesos diodu 1 apsisukimui)
• Atmintis: nuo 0 iki 1023

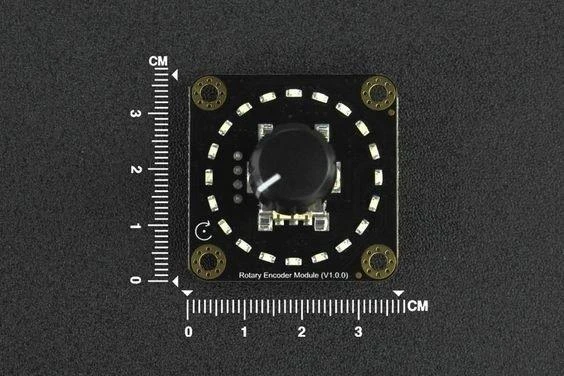

• Matmenys: 37 x 37 mm

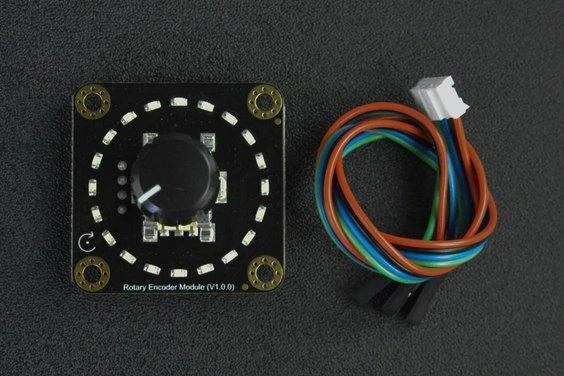

• 1x Gravity - 360 laipsnių sukamasis kodavimo įrenginys - DFRobot SEN0502
• 1x Gravity I2C/UART laidas
