Farnell CNY70 atspindintis optinio ryšio jutiklis

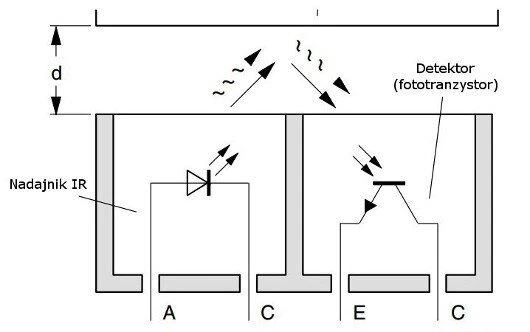

Jutiklis siunčia spindulį per IR siųstuvą, tada matuoja šviesos, atsispindėjusios per fototranzistorių, intensyvumą. Išėjimas yra įtampos signalas, priklausantis nuo šviesos intensyvumo, patenkančio į detektorių. Kuo daugiau šviesos atsispindės ir pateks į fotodetektorių, tuo didesnė bus išėjimo įtampa. Kadangi šviesą geriau atspindi šviesus paviršius (tamsus paviršius ją sugeria), baltos medžiagos įtampa bus didesnė.
Line Follower robotų dizaineriai lengvai naudoja jutiklius, kad aptiktų linijas, taip pat mini sumo konstrukcijoje, kur jie naudojami žiedo kraštams aptikti. Kadangi šiais atvejais aptinkamos kraštutinės reikšmės (norint atskirti juodą nuo baltos – tarpinės reikšmės nėra svarbios), jutiklis gali būti aukščiau virš paviršiaus, nei nurodyta dokumentacijoje. Iš savo patirties galime pasakyti, kad tinkamai parinkus rezistorius, jutikliai teisingai atskiria juodą izoliacinę juostą nuo balto fono maždaug 1 cm atstumu.
Pramonėje sistemos gali būti naudojamos, pavyzdžiui, kraštų aptikimui arba objektų aptikimui iš arti. Jutiklį lengva sumontuoti per korpuse esančią angą.

Specifikacijos:

• Šviesos diodo maitinimo įtampa: 5 V
• Didžiausia šviesos diodo srovė: 50 mA
• Maksimali kolektoriaus-emiterio įtampa: 32 V
• Maksimali kolektoriaus srovė: 50 mA
