Dual ETH Quad RS485 Base Board (B) - Raspberry Pi Compute Module 4 kaiščių išplėtimas - Waveshare 2166

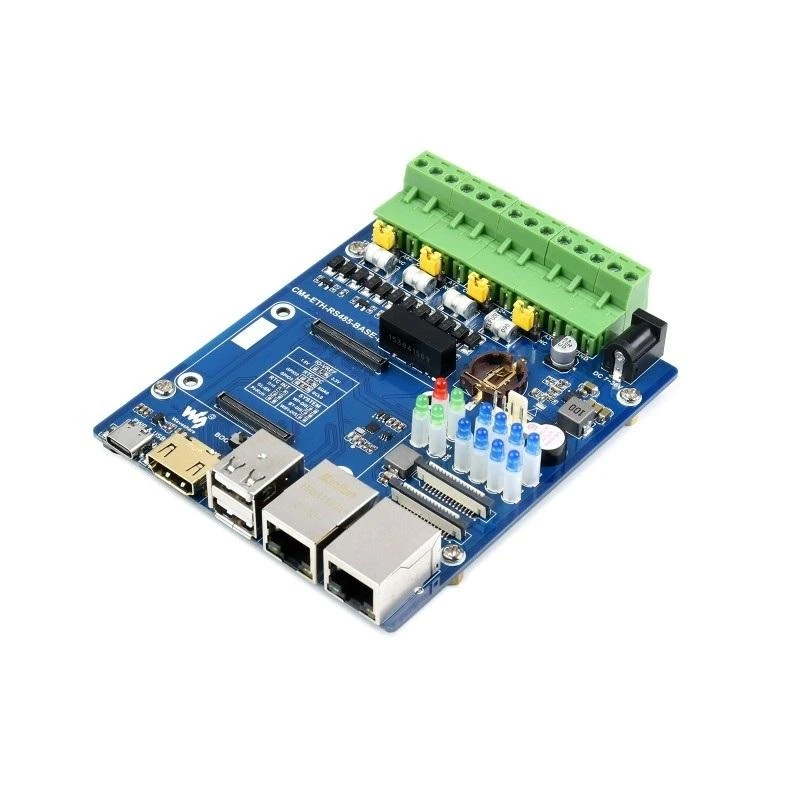

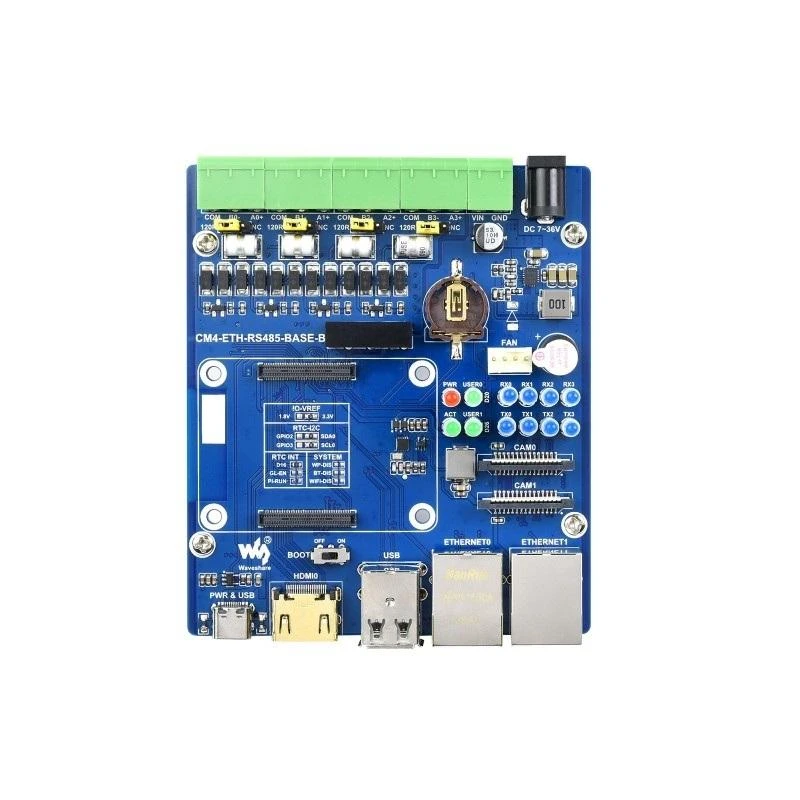

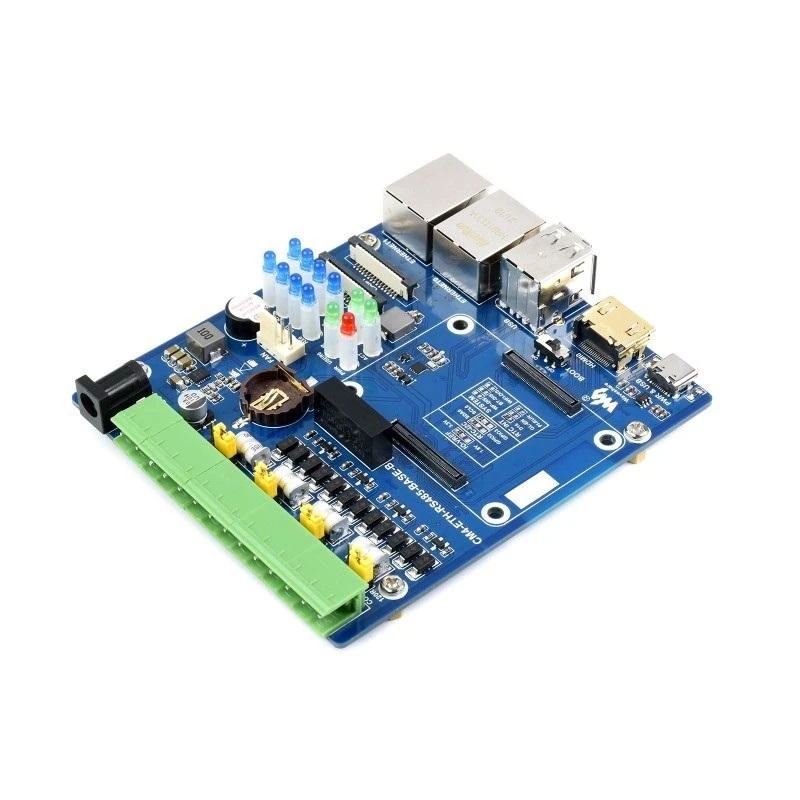

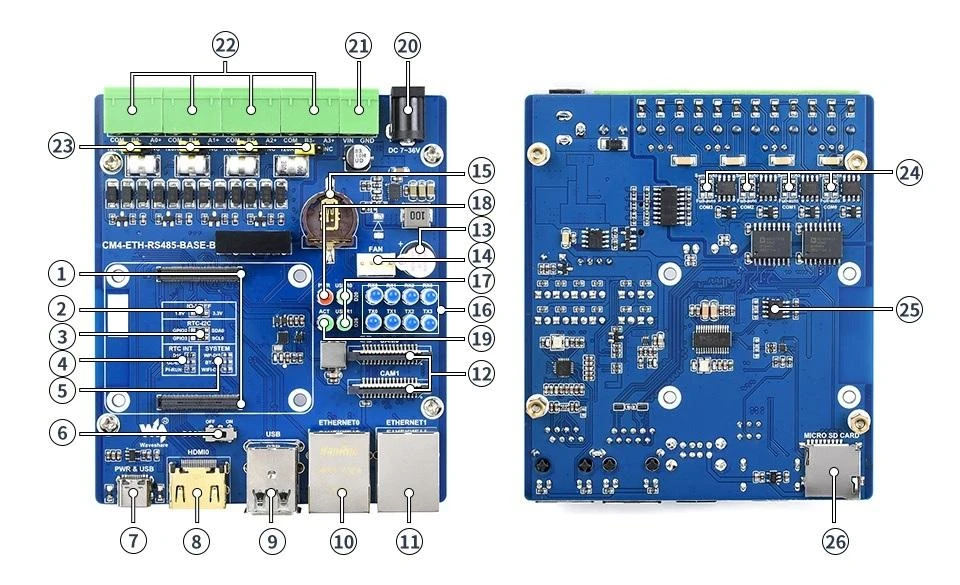

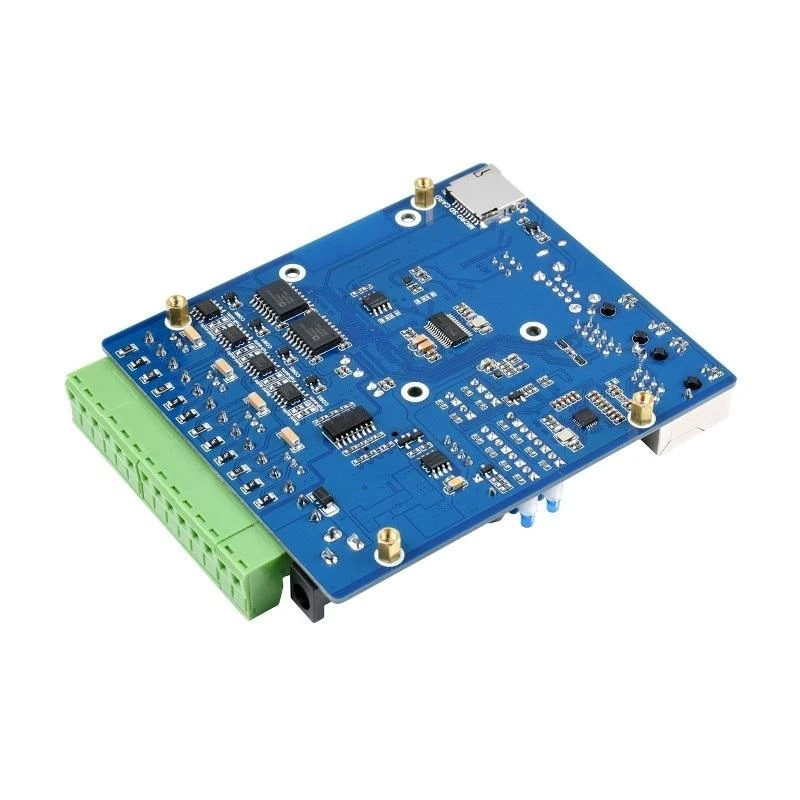

Dual ETH Quad RS485 Base Board (B) yra plokštė, kurią gamina Waveshare. Ji veikia kaip pagrindinė plokštė, terminalo išplėtimas, skirtas išplėsti Raspberry Pi CM4 modulių galimybes. Joje yra specialios jungtys, skirtos CM4 moduliui ir pagrindinių sąsajų išėjimams prijungti, įskaitant 2x USB 2.0, 2x RJ45 Ethernet, HDMI, 2x CSI ir 4x RS485 izoliuotas sąsajas.

Specifikacijos:

• Suderinamas su Raspberry Pi Compute Module 4
• Įrengta Gigabit Ethernet RJ45 jungtis, 100 Mb/s Ethernet RJ45 jungtis
• Įrengtas 4x izoliuotas RS485
• USB sąsaja: 2x A tipo USB
• Kameros jungtis: 2x MIPI CSI-2 prievadas (15 kontaktų FPC 1,0 mm jungtis)
• Vaizdo jungtis: 1x HDMI prievadas, palaiko 4K 30 kadrų per sekundę išvestį
• Realaus laiko laikrodis (RTC) su atsargine baterija

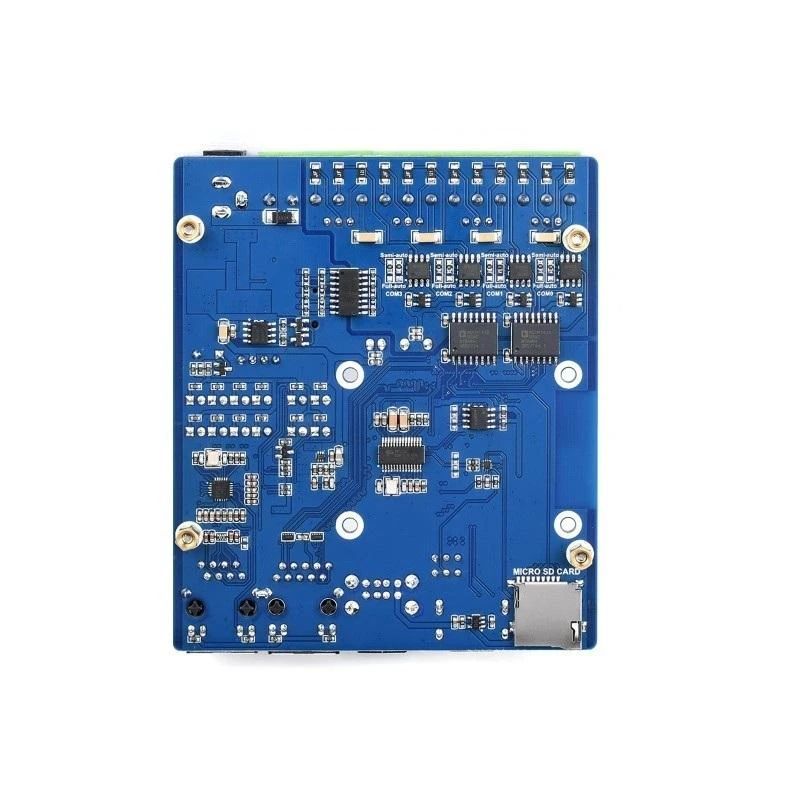

• MicroSD kortelės lizdas RPI CM4 Lite moduliams
• 5 V PWM ventiliatoriaus valdiklis su grįžtamuoju ryšiu
• LED indikatoriai: 1x maitinimo indikatorius, 1x CM4 būsenos indikatorius, 2x vartotojo LED indikatorius, 8x RS485 ryšio indikatorius
• Maitinimas: nuo 7 V iki 36 V
• Matmenys: 93,6 x 108,8 mm
