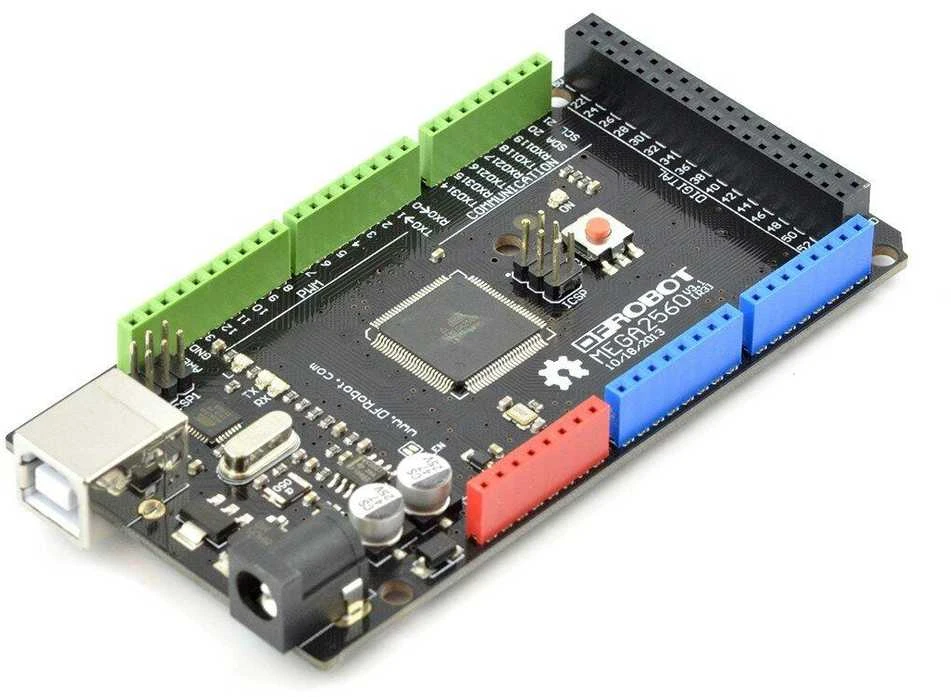

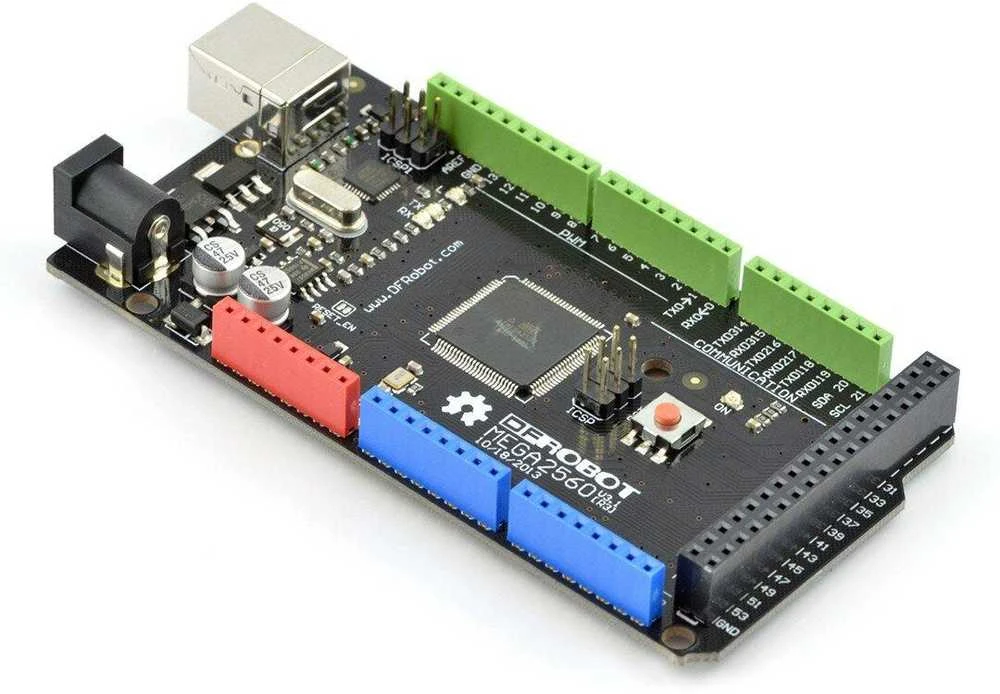

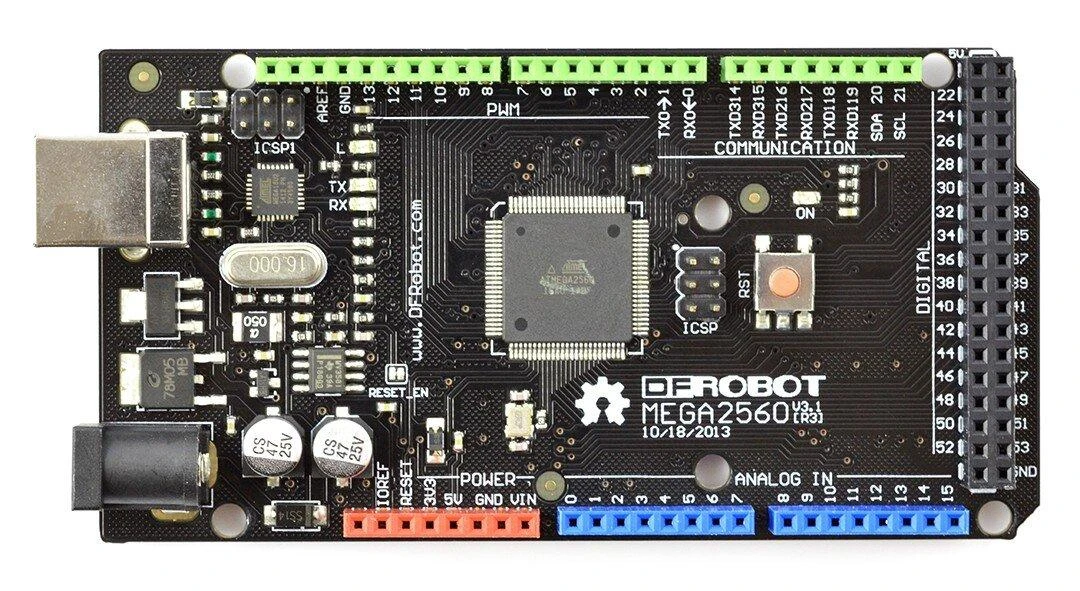

DFRobot Mega 2560 v2, suderinamas su Arduino

Plokštėje įmontuotas ATmega 2560 mikrovaldiklis, kuriame yra 54 skaitmeninių įėjimų / išėjimų, iš kurių 14 gali būti naudojami kaip PWM išėjimai (pvz., variklio valdymui) ir 16 kaip analoginiai įėjimai. Sistema veikia su 16 MHz dažnio laikrodžio signalu. Modulis taip pat turi USB jungtį, nuolatinės srovės maitinimo lizdą, mygtuką RESET ir laidus, kurie naudojami AVR programatoriui prijungti.

Specifikacijos:

• Maitinimo įtampa: nuo 7 V iki 12 V
• Programuojama per USB, naudojant Atmega16u2 mikrovaldiklį
• Visiškai suderinamas su Arduino Mega 2560 R2
• Mikrovaldiklis: ATmega 2560
• Maksimalus laikrodžio dažnis: 16 MHz
• SRAM: 8 KB
• Flash atmintis: 256 KB (8 KB yra skirta įkrovos programai)
• EEPROM: 4 KB
• Įvesties / išvesties prievadai: 54
• PWM išėjimai: 14
• Analoginių įėjimų skaičius: 16 (A/C keitiklio kanalai)
• Nuoseklios sąsajos: UART, SPI, I2C
• Išoriniai pertraukimai
• Jungtis: B tipo USB lizdas (USB laidas nepridedamas)
• Lituojama ISP jungtis
