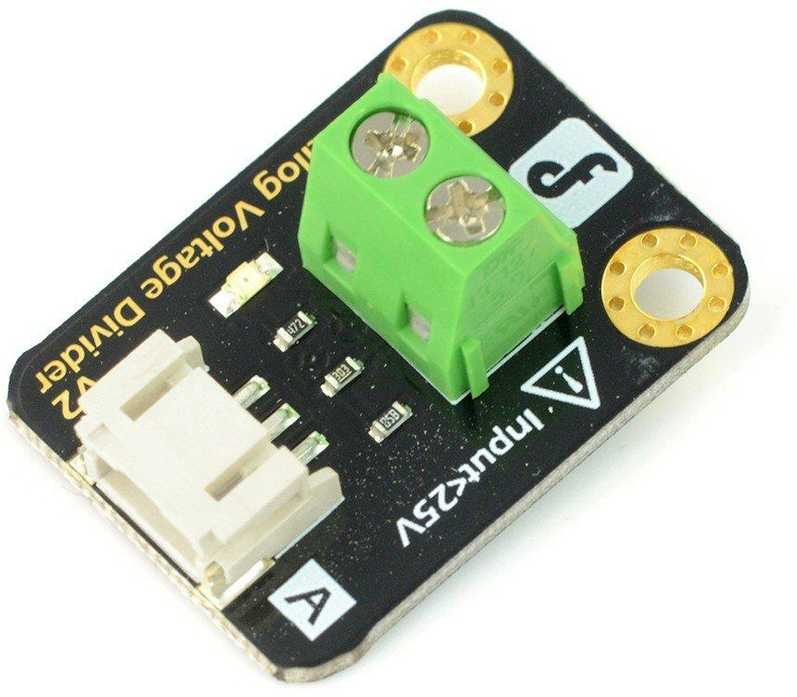

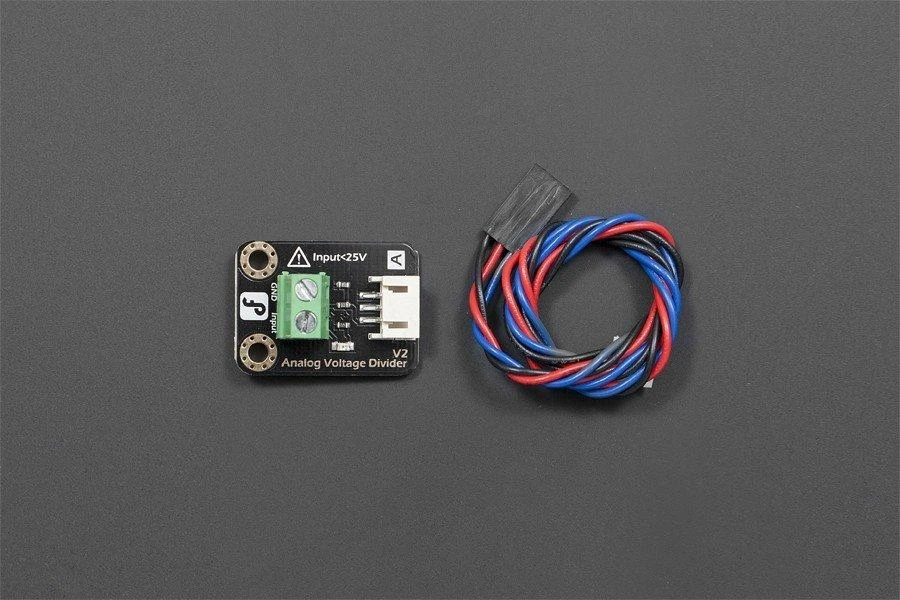

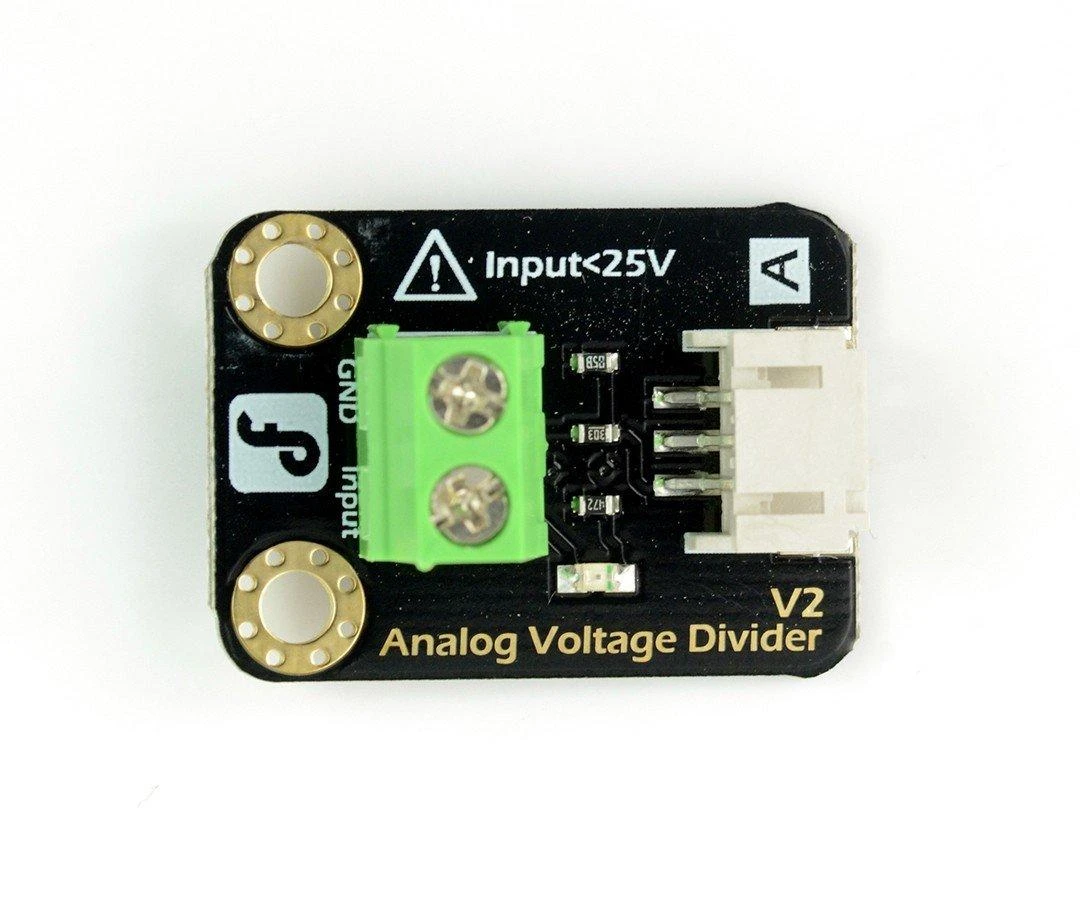

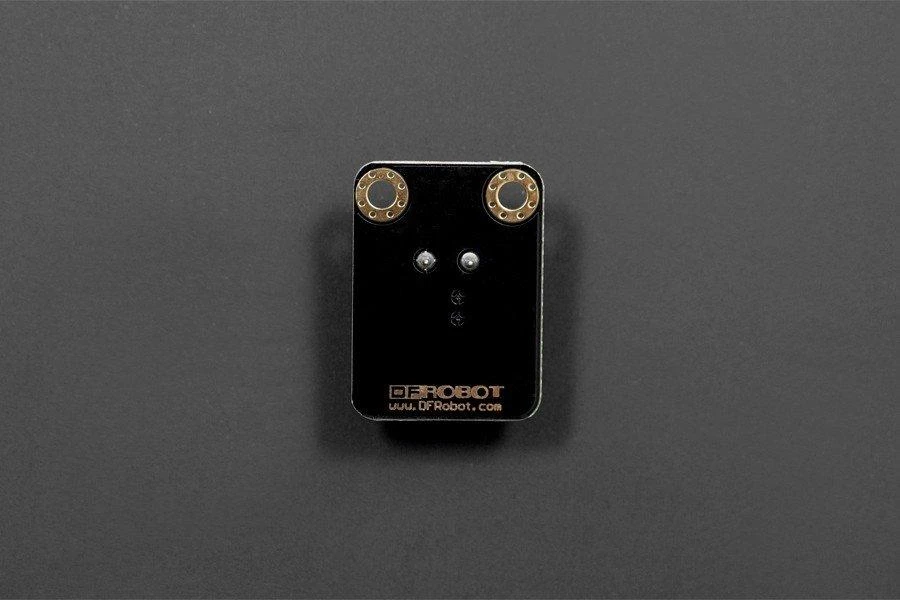

DFRobot Gravity, įtampos daliklis 1...

Name: DFRobot Gravity, įtampos daliklis 1/5
Brand: Dfrobot
SKU: 16340443
Price: 10.09 EUR
Availability: InStock

1. Kokiai įtampai matuoti tinka DFRobot Gravity jutiklis?

Šis DFRobot Gravity įtampos daliklis tinka nuo 0,0245 V iki 25 V nuolatinei įtampai matuoti. Jei jūsų išmatuota įtampa viršija šį diapazoną, prietaisas gali būti sugadintas. Naudokite jį tik nurodytose ribose, kad apsaugotumėte savo A/D keitiklį.

2. Kaip apskaičiuoti tikrąją įtampą su šiuo dalikliu?

Tikroji įtampa apskaičiuojama išėjimo įtampą padauginus iš 5. Santykis yra 5:1, tai reiškia, kad, pavyzdžiui, 1 V išėjime atitinka 5 V tikrosios įtampos. Išėjimo įtampa kinta nuo 0 V iki 5 V proporcingai įėjimo įtampai.

3. Ar galiu jungti šį įtampos daliklį prie 3,3 V stiprintuvo?

Taip, maitinimo įtampa gali būti nuo 3,3 V iki 5 V. Prijungę prie 3,3 V mikrokontrolerio, vis tiek gausite teisingą proporcingą išėjimą. Išėjimo įtampos intervalas padre tuomet bus nuo 0 V iki jūsų naudojamos etaloninės įtampos.

4. Kokie rezistoriai naudojami šiame 25V įtampos daliklyje?

Naudojami 7,5 kΩ ir 30 kΩ varžos rezistoriai. Didesnį R2 sudaro 30 kΩ, o mažesnį R1 sudaro 7,5 kΩ. Šie tikslieji rezistoriai užtikrina 5:1 padalijimo santykį, todėl jūsų matavimai bus stabilūs ir patikimi nuo 0,0245 V iki maksimalios 25 V įtampos.

5. Kokie yra šio DFRobot Gravity matmenys ir kokia jo paskirtis?

Prietaiso matmenys yra 22 x 30 mm, todėl jis yra kompaktiškas. Pagrindinė jo paskirtis – sumažinti per aukštą įtampą iki saugaus lygio, kurį gali apdoroti jūsų analoginis-skaitmeninis keitiklis. Tinka tiek mažiems kūriniams, tiek didesnėms sistemoms apriboti.
