DFRobot Gravity, analoginis EMG...

Name: DFRobot Gravity, analoginis EMG jutiklis, elektromiografas, OYMotion
Brand: Dfrobot
SKU: 40564179
Price: 59.14 EUR
Availability: InStock

Turite Varlės paskyrą?

Prisijunkite, kad pamatytumėte krepšelio turinį

Prisijungti

Atsiimkite parduotuvėje 0 €

Atsiimkite LP Express paštomatuose nuo 1.⁹⁹ €

Pristatymas į namus nuo 3.⁴⁹ €

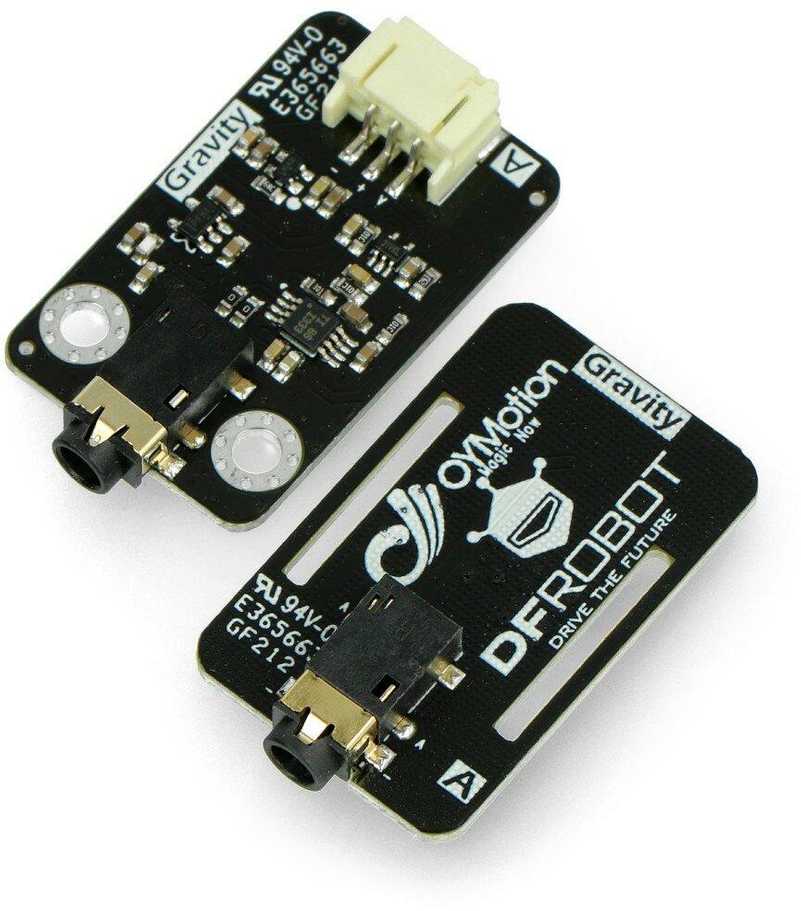

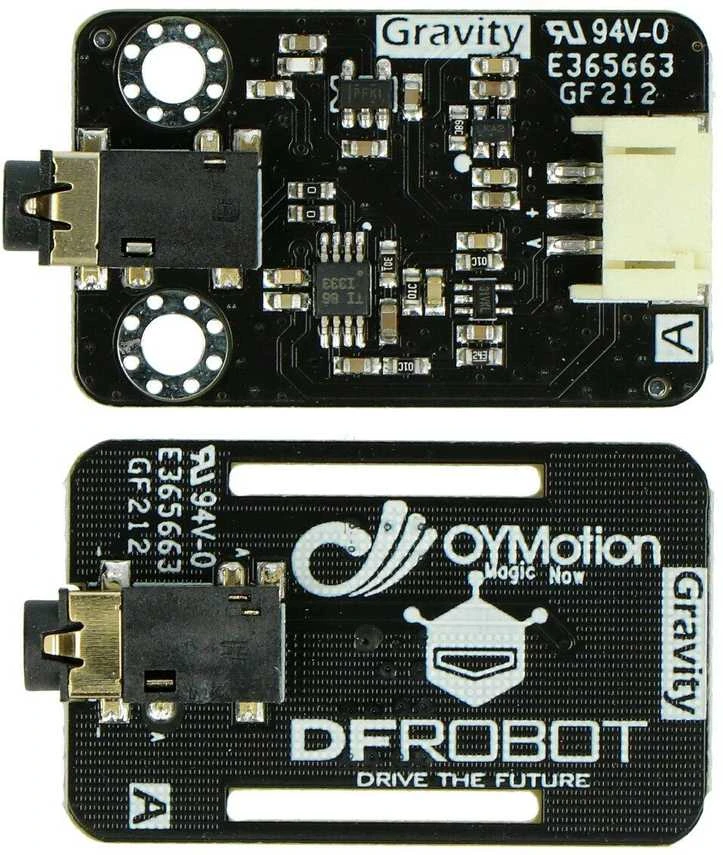

EMG jutiklis sukurtas bendradarbiaujant DFRobot ir OYMotion. EMG - elektromiografas, žmogaus raumenų ir periferinių nervų elektrinio aktyvumo jutiklis. Šis jutiklis yra filtravimo ir stiprinimo grandinės derinys. Tai sustiprina mažiausią sEMG vertę ±1,5 V diapazone 1000 kartų ir sumažina triukšmo lygį per diferencialinę įvestį ir analoginio filtravimo grandinę.

Specifikacijos:

Maitinimo įtampa: nuo 3,3 V iki 5,5 V
Darbinė įtampa: 3 V
Išėjimo įtampa: nuo 0 V iki 3 V
Aptikimo diapazonas: +/-1,5 mV
Elektrodo jungtis: PJ-342
Modulio jungtis: PH2.0, 3 kontaktų
Darbinė temperatūra: nuo 0 ℃ iki 50 ℃
Elektrodo jungtis: PJ-342
Laido ilgis: 50 cm

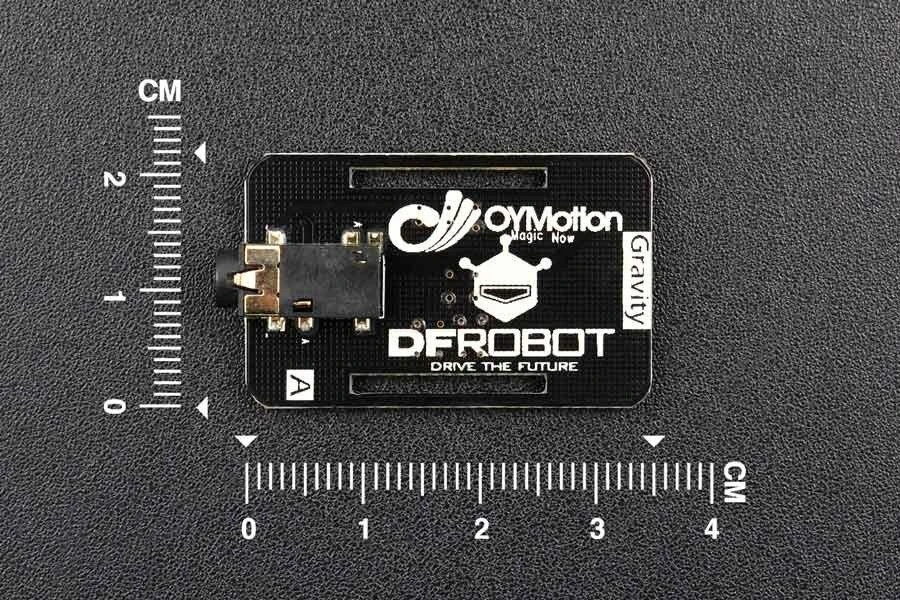

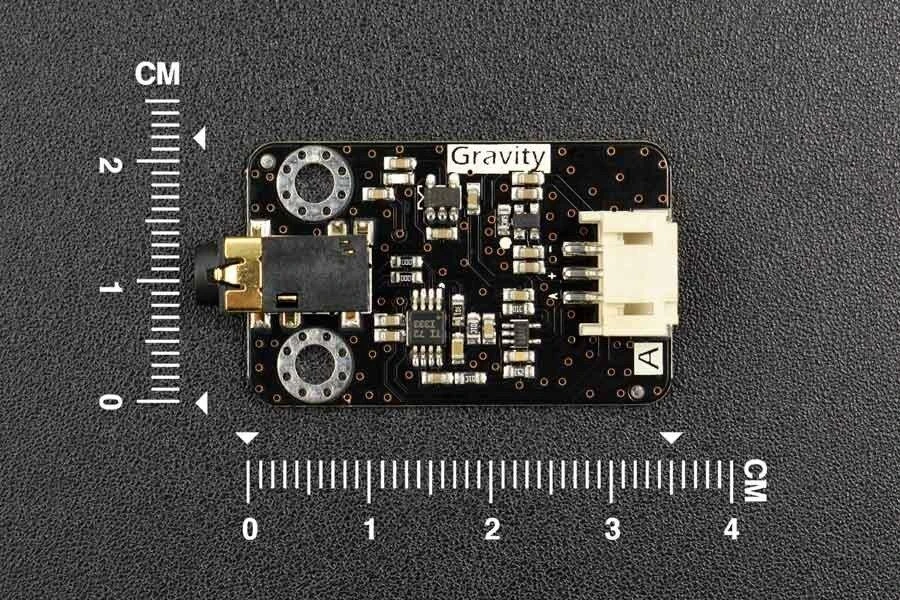

Matmenys: 22 x 35 mm
Svoris: 36 g

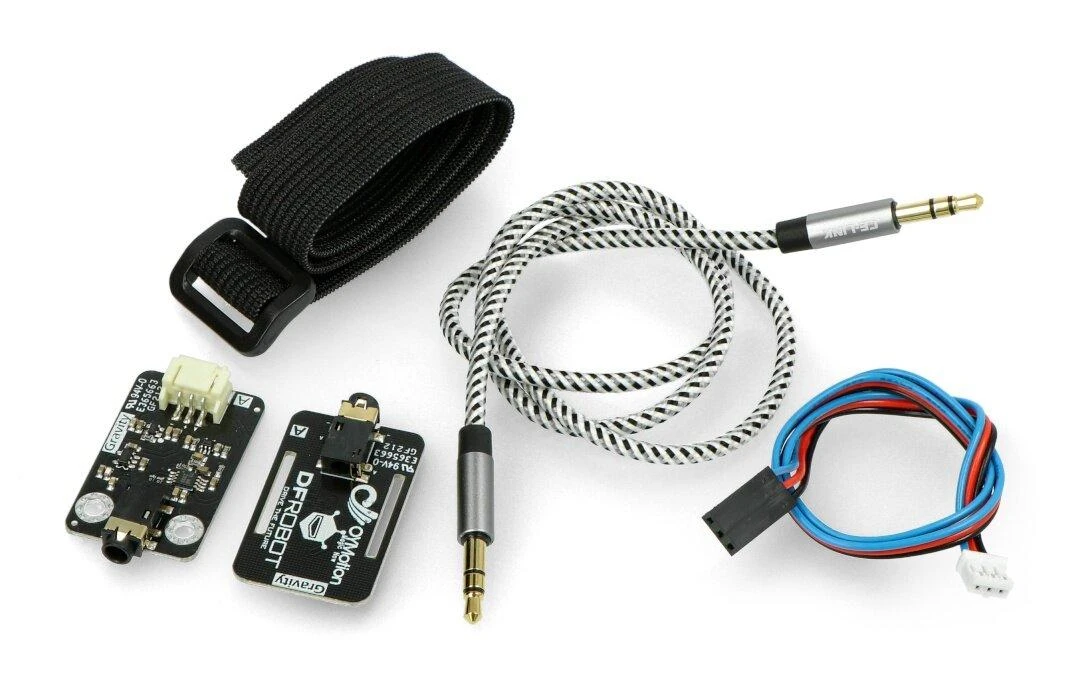

Komplekte:

1x riešo juosta
1x elektrodo laidas
1x plokštė EMG signalui perduoti
1x Gravity 3 kontaktų laidas

Nuorodos:
Gamintojo puslapis
Manualas

Pastebėjote klaidą prekės aprašyme ar nuotraukų galerijoje? Praneškite mums.

Skaityti daugiau

Skaityti mažiau

Gamintojas Dfrobot
Modelis

AN-10833
Modelio pavadinimas

AN-10833

Gamintojas Dfrobot
Tipas Jutikliai

Atsiliepimų nėra

Atsiliepimų politika

1. Kokį raumenų aktyvumo jutiklį geriausiai naudoti Arduino projektuose?

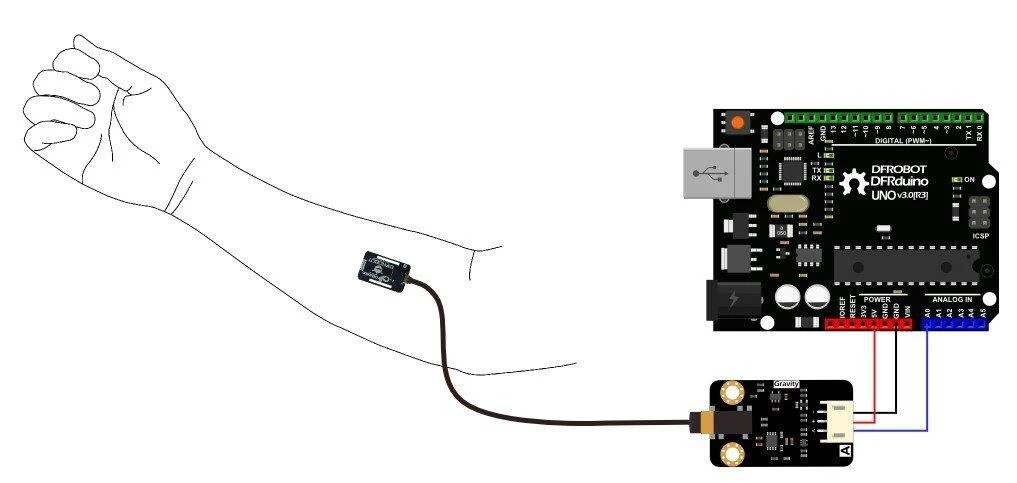

DFRobot Gravity analoginis EMG jutiklis yra puikus pasirinkimas. Šis elektromiografas sukurtas specialiai paprastam integravimui su Arduino tipo plokštėmis. Jis turi standartinę Gravity jungtį, todėl prijungimas be litavimo yra labai paprastas. Tai leidžia greitai pradėti matuoti raumenų signalus savo prototipuose.

2. Kaip šis sensorius fiksuoja silpnus raumenų impulsus?

Jutiklis stiprina labai silpnus raumenų signalus iki 1000 kartų. Dėl to galima tiksliai užfiksuoti net mažiausią raumenų susitraukimą. Aukštos kokybės filtravimo grandinė pašalina triukšmą ir trukdžius. Rezultatas – švarus ir stabilus analoginis išėjimo signalas, tinkamas tolesnei analizei.

3. Su kokiais maitinimo šaltiniais veikia šis EMG modulis?

Šis biosenzorius veikia plačiame maitinimo diapazone nuo 3,3V iki 5,5V. Tai reiškia, kad jį galima maitinti tiesiai iš daugumos mikrokontrolerių plokščių. Įrenginio darbinė įtampa yra 3 voltai. Tokas universalumas labai supaprastina jo naudojimą įvairiose elektroninėse schemose be papildomų keitiklių.

4. Kokius elektrodus reikia naudoti su šia plokšte?

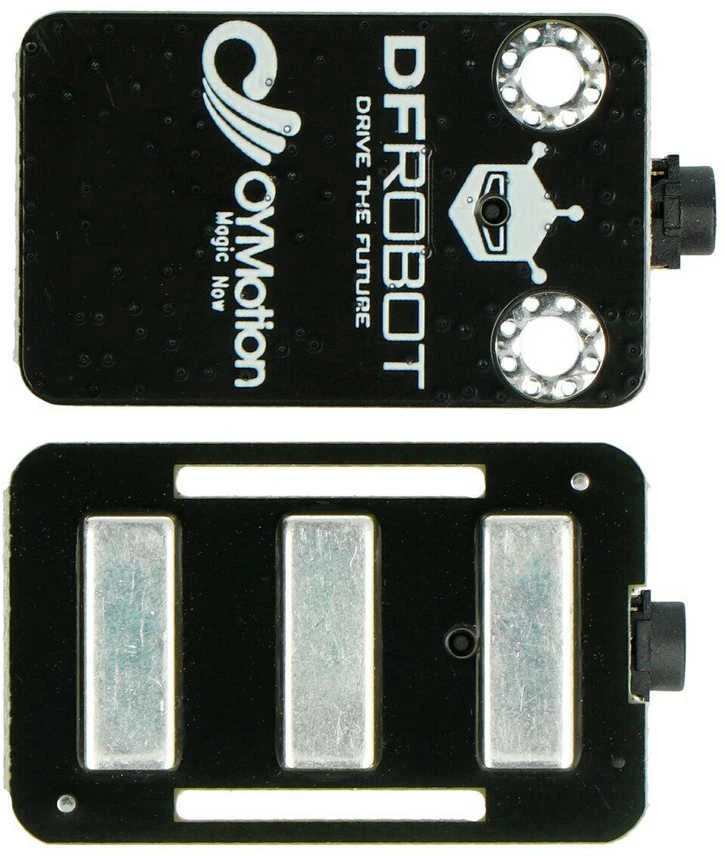

Plokštėje yra standartinė PJ-342 tipo jungtis elektrodams. Jai tinka dauguma medicininių vienkartinių adhezyvinių elektrodų. Į komplektą įeina speciali riešo juosta ir laidai prijungimui. Tai leidžia greitai ir patogiai uždėti ir pritvirtinti elektrodus odos paviršiuje.

5. Kokią informaciją gauname iš šio įrenginio išėjimo?

Išėjime gaunamas nuo 0 iki 3 voltų kintantis analoginis signalas. Ši įtampa atitinka fiksuojamą raumenų elektrinį aktyvumą. Gautus duomenis galima nuskaityti bet kurio mikrokontrolerio analoginiu įėjimu. Toliau signalą galima apdoroti, rodyti ekrane arba naudoti valdymui.
