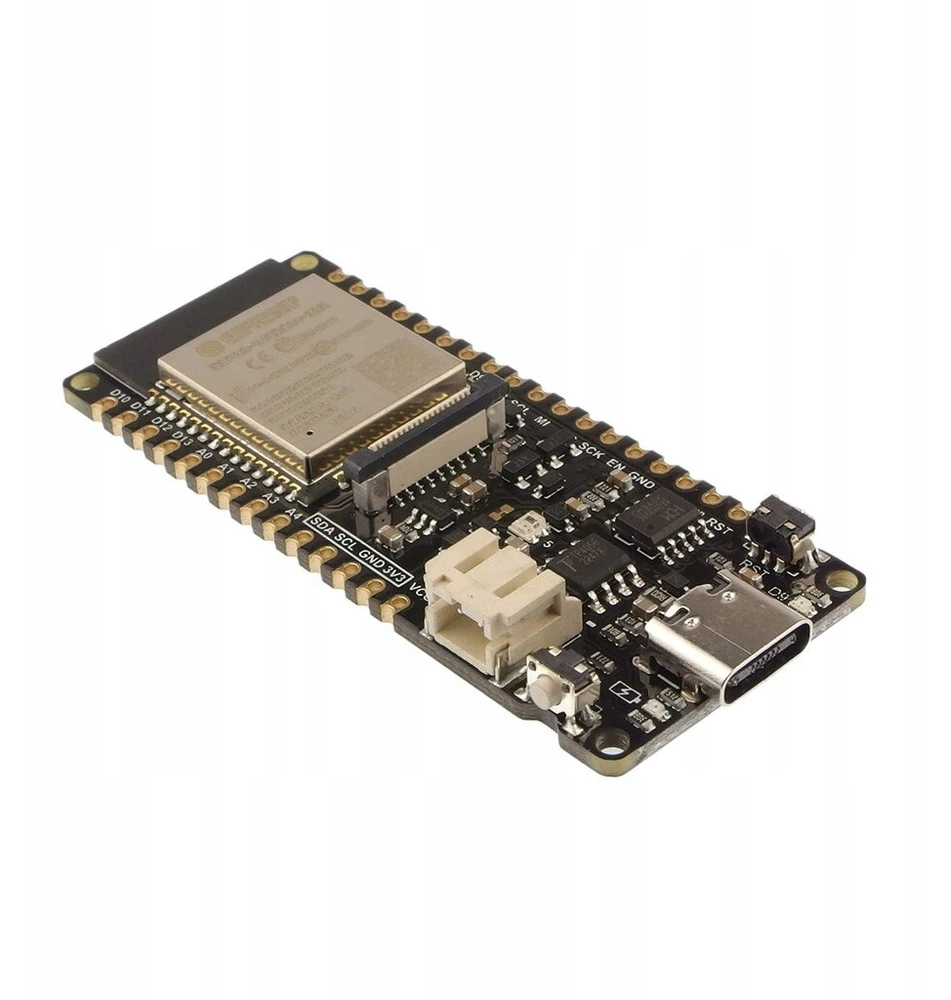

„FireBeetle ESP32-E“ plytelė su „IoT ESP-WROOM-32E“ moduliu

Aprašymas

„Firebeetle ESP32-E“ yra plytelė, skirta programoms daiktų interneto (IoT) srityje. Modulis buvo pagrįstas ESP-WROOM-32E sistema su dvigubų branduolių 240 MHz laikiklio procesoriumi, kuris integruoja „WiFi“ ir „Bluetooth Communication“. Jame yra ADC keitiklio ir terasinės ryšio sąsajos UART, SPI, I2C ir I2S. Be to, jis sukūrė 4 MB išorinę „Flash“ atmintį ir 520 kb SRAM atminties. Į plokštelę dedama C tipo C tipo jungtis, LIPO įkrovimo grandinė ir GDI jungtis, leidžianti prijungti ekraną. „Firebeetle“ veikimo būseną signalizuoja pastatyti RGB šviesos diodai. Palyginti su ankstesne „FireBeetle ESP32“ versija, ESP32-E taip pat naudoja duomenų šifravimą programai.

Modulį galima užprogramuoti naudojant „Arduino IDE“ aplinką. Konfigūraciją ir pavyzdžius galite rasti „Wiki“ produktų svetainėje.

Išėjimų aprašymas

ypatybės

Sistema: ESP-WROOM-32
Mikrokontroleris: „Tensica LX6“ dviguba šerdis (32 bitų MCU)
Laikrodžio greitis: 240 MHz
Sram: 520 kb
Išorinė „Flash“ atmintis: 4 MB
USB-UART CH340K keitiklis
„Quartz“ osciliatorius 40 MHz ir 32,768 kHz
„Wi-Fi“: 802.11 b/g/n/d/e/i/k/r, 2,4–2,5 GHz
„Bluetooth V4.2 Br/Edr“ ir „Ble
„Bluetooth Audio“: CVSD ir SBC
LIPO baterijos (pH 2,0 mm jungtis)
Maksimali išleidimo srovė: 600mA (LD-3,3 išėjimas)
Maksimali įkrovimo srovė: 500 Ma
10 x PIN I/O
5 x analoginis kaištis
spi
i2c sąsaja
I2S sąsaja
LED RGB
Suderinamas su Arduino
Darbas: 3.3 V
Įėjimo įtampa: nuo 3,3 iki 5 V (ličio akumuliatorius: 3,7 V ir C tipo USB: 5 V)
Dabartinis vartojimas: 80 Ma, 10 UA (maža galia)
Darbinė temperatūra: nuo -40 iki 85 ℃
Matmenys: 25,4 x 60 mm
2 mm montavimo skylės
Svoris: 23 g

įtrauktas

ugnies vamzdis ESP32-E
Paprastas lizdas 1x14 kaištis 2,54 mm
Paprastas lizdas 1x18 kaištis 2,54 mm
Goldpin kištukas 1x14 kaištis 2,54 mm
Goldpin kištukas 1x18 kaištis 2,54 mm
