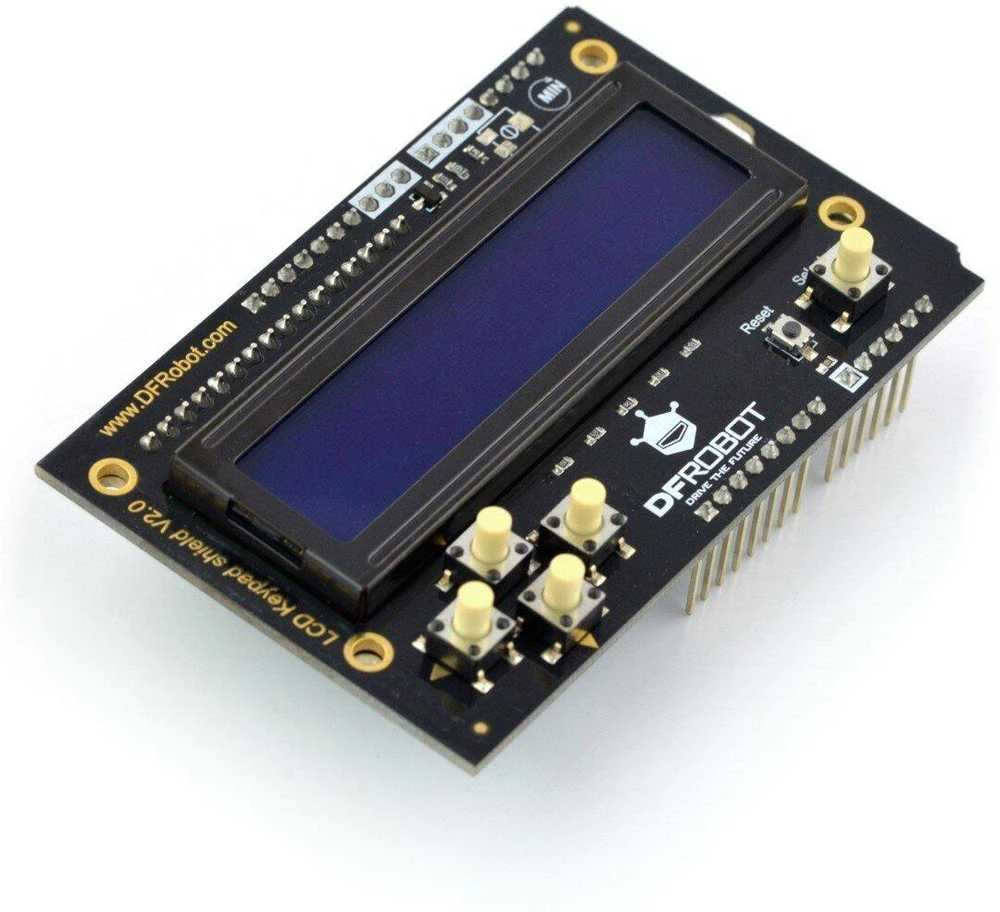

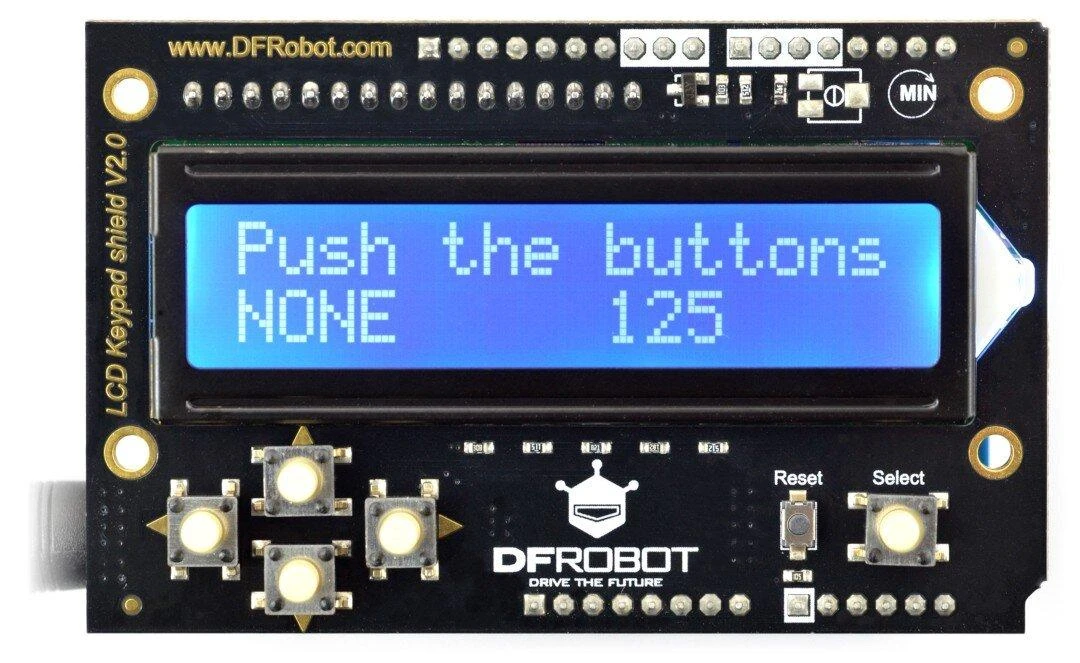

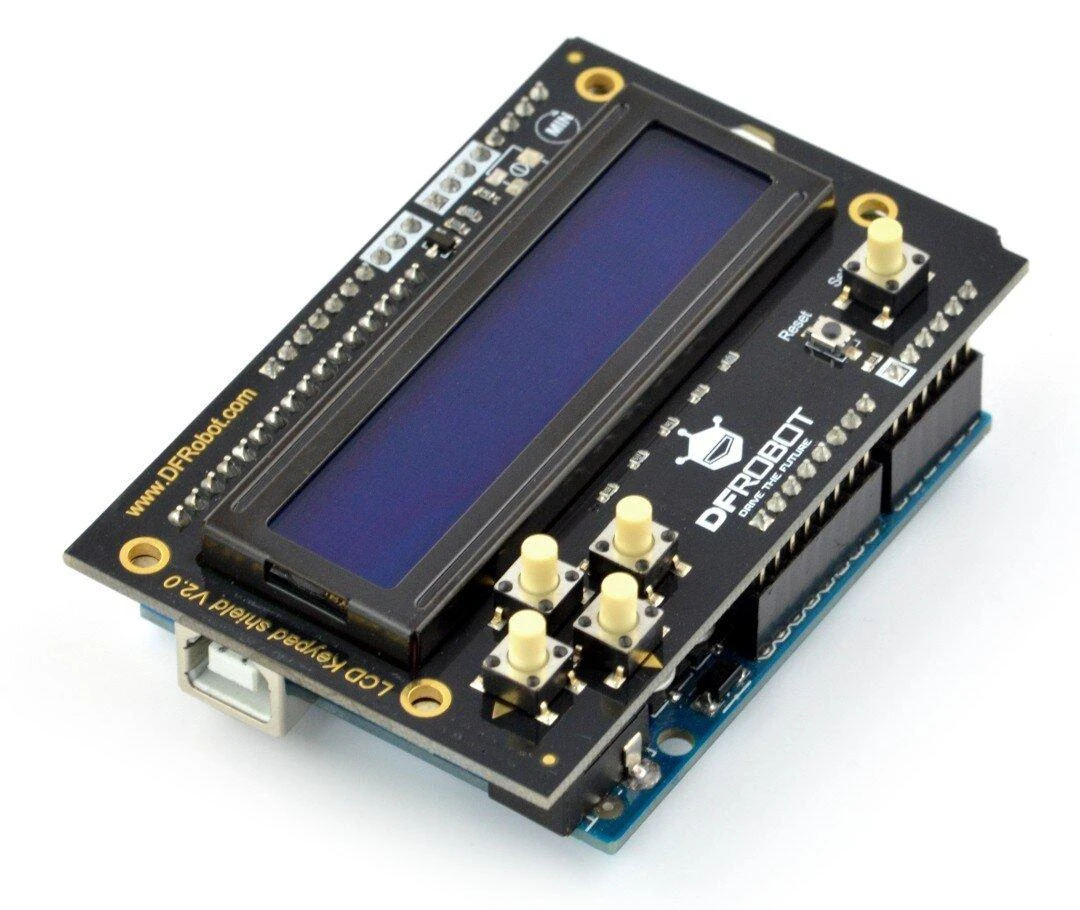

DFRobot Arduino priedėlis su klaviatūra ir LCD ekranu v2.0

Arduino priedėlis su populiariu 2 x 16 simbolių skystųjų kristalų ekranu ir penkiais vartotojo žinioje esančiais mygtukais. Ekrane naudojami kaiščiai 4, 5, 6, 7, 8, 9 ir 10. Mygtuko būsenos nuskaitymas vyksta per analoginį signalą, dėl šio sprendimo visi penki mygtukai naudoja tik vieną A0 laidą. 5 V maitinimo įtampa gaunama iš Arduino.

Specifikacijos:

• Darbinė įtampa: 5 V
• Loginių kaiščių darbinė įtampa: 5 V (suvartojama iš Arduino)
• Penki mygtukai vartotojo žinioje
• Įmontuotas LCD ekranas - 2 x 16 simbolių su mėlynu apšvietimu
• Naudoti Arduino kaiščiai: D4, D5, D6, D7, D8, D9, D10
• Suderinama su standartine Arduino skystųjų kristalų biblioteka
• Matmenys: 84 x 54 mm
