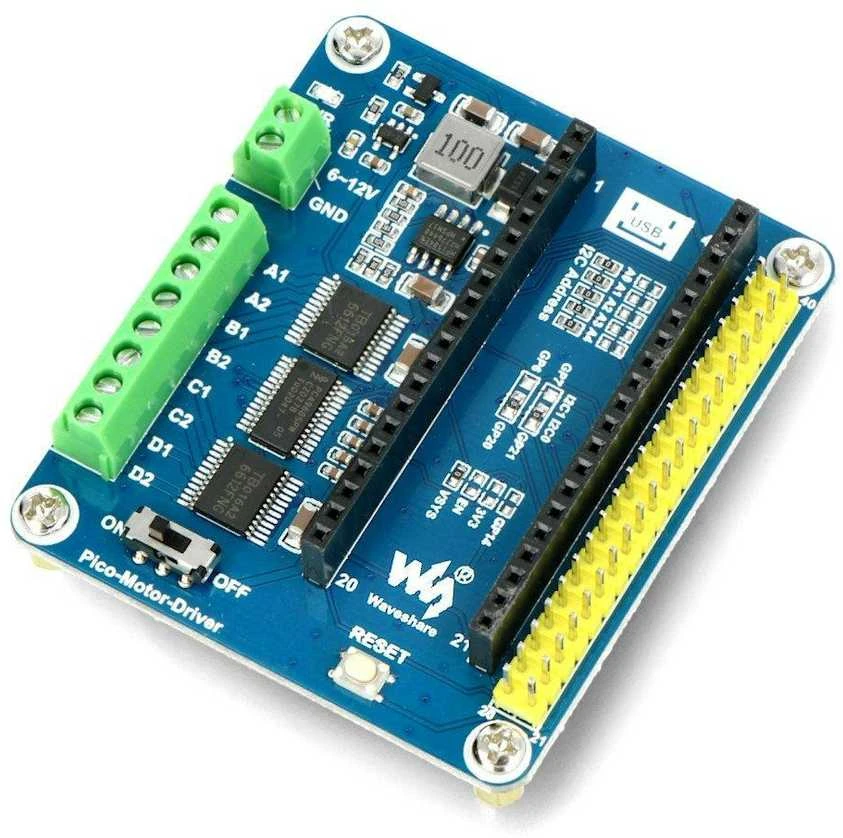

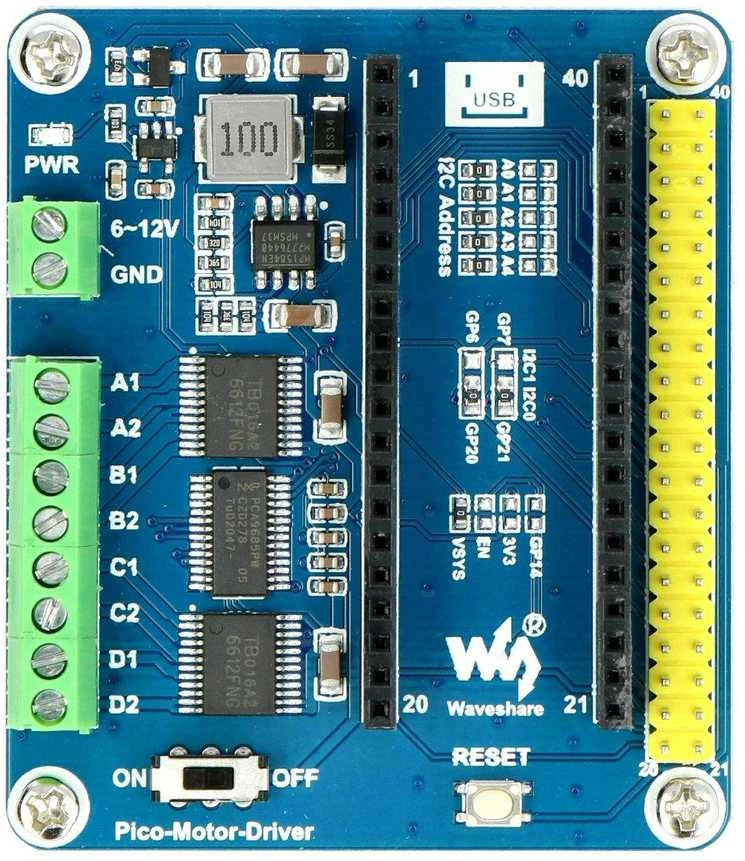

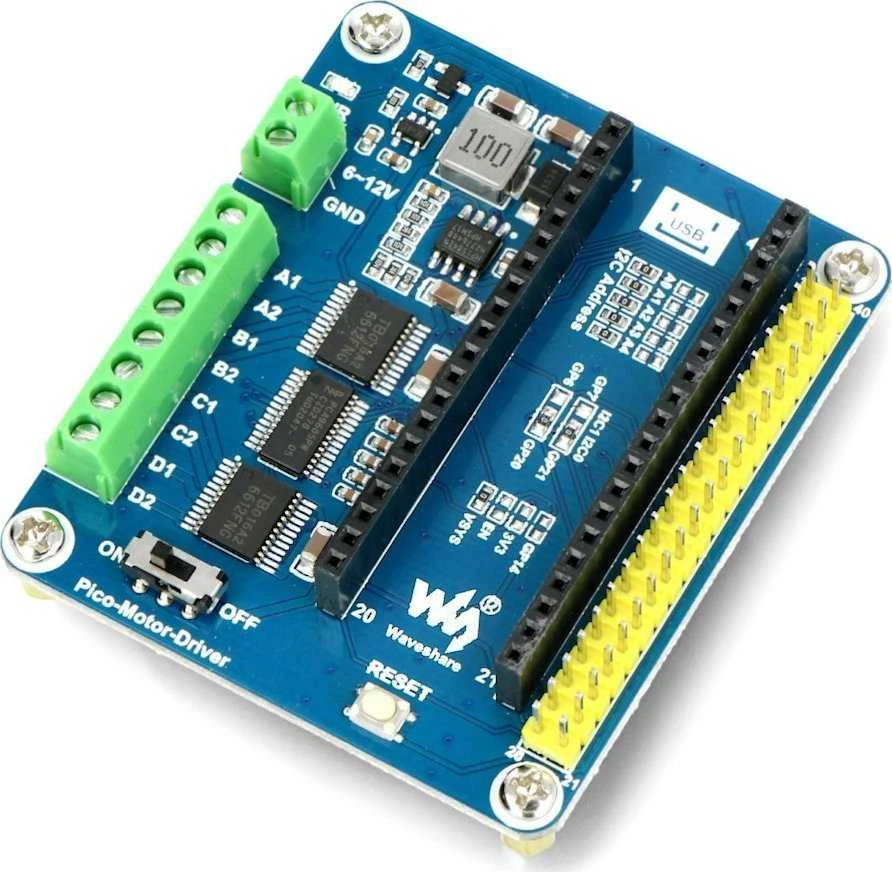

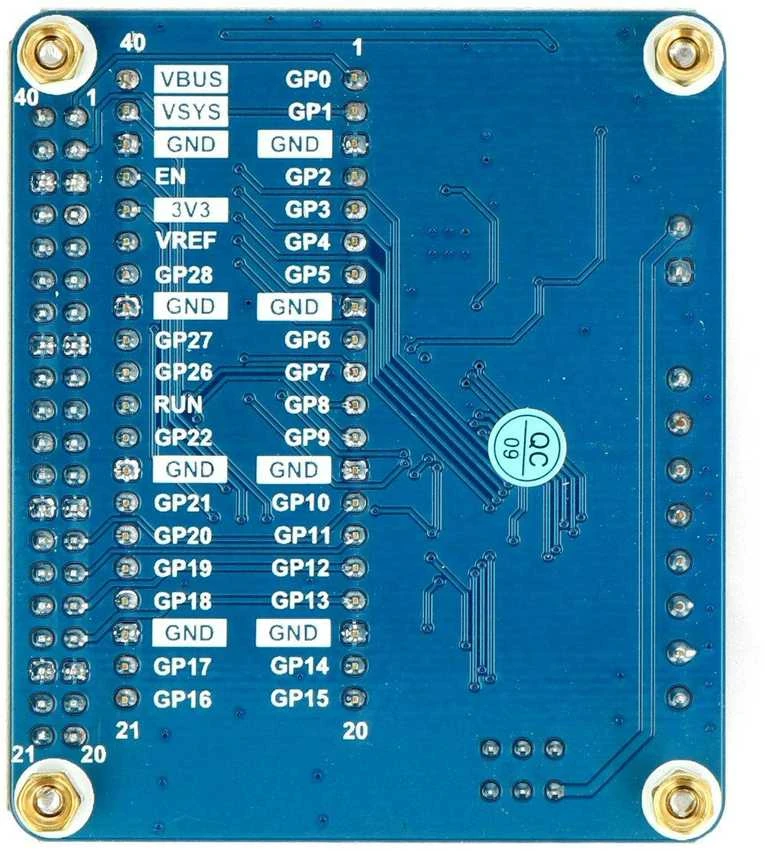

DC variklio valdiklis HAT priedėlio pavidalu, skirtas Raspberry Pi Pico. Pagamintas Waveshare, jame yra TB6612FNG lustas, skirtas valdyti iki keturių DC variklių, ir PCA9685 lustas – tikslus 12 bitų PWM signalo generatorius, naudojamas variklio greičiui reguliuoti. Priedėlis palaiko variklius, maitinamus nuo 6 V iki 12 V. DC variklio pavaros modulyje taip pat yra varžtų jungtys, kurios leidžia lengvai ir stabiliai prijungti laidus.

Pagrindinės savybės:

Suderinamas su Raspberry Pi Pico versija
Įrengta jungtis, suderinama su Raspberry Pi Pico kištukais
Ryšiui naudoja I2C magistralę, palaiko 32x skirtingus I2C adresus nustatydami 5 adresų trumpiklius
Jame yra įmontuotas PCA9685 lustas, kuris yra tikslus 12 bitų PWM signalo generatorius, naudojamas variklio greičiui valdyti
Turi integruotą TB6612FNG dvigubo H tiltelio variklio valdiklį, pasižyminčią dideliu našumu
Integruotas 5 V reguliatorius, išėjimo srovė iki 3 A, gali būti maitinamas iš baterijos per VIN gnybtą
Palaiko nuo 6 V iki 12 V variklius
Su sraigtinėmis jungtimis saugiam laidų sujungimui

Specifikacijos:

Skirtas: Raspberry Pi Pico
Priedėlio tipas: DC variklio valdiklis
Valdymas: 4 DC varikliai
Variklių darbinė įtampa: nuo 6 V iki 12 V (per VIN gnybtą)
Srovės galia: 3 A
Loginio lygio maitinimo įtampa: 3,3 V
PWM valdiklis: PCA9685 lustas
Variklio valdiklis: TB6612FNG lustas
Sąsaja: I2C magistralė
Priedėlio matmenys: 65 x 56 mm

Pastebėjote klaidą prekės aprašyme ar nuotraukų galerijoje? Praneškite mums.

Skaityti daugiau

Skaityti mažiau

Gamintojas Waveshare
Modelis

WSR-20548
Modelio pavadinimas

WSR-20548

Gamintojas Waveshare
Tipas Moduliai

Atsiliepimų nėra

Atsiliepimų politika

1. Ar šis Waveshare modulis tinka Raspberry Pi Pico?

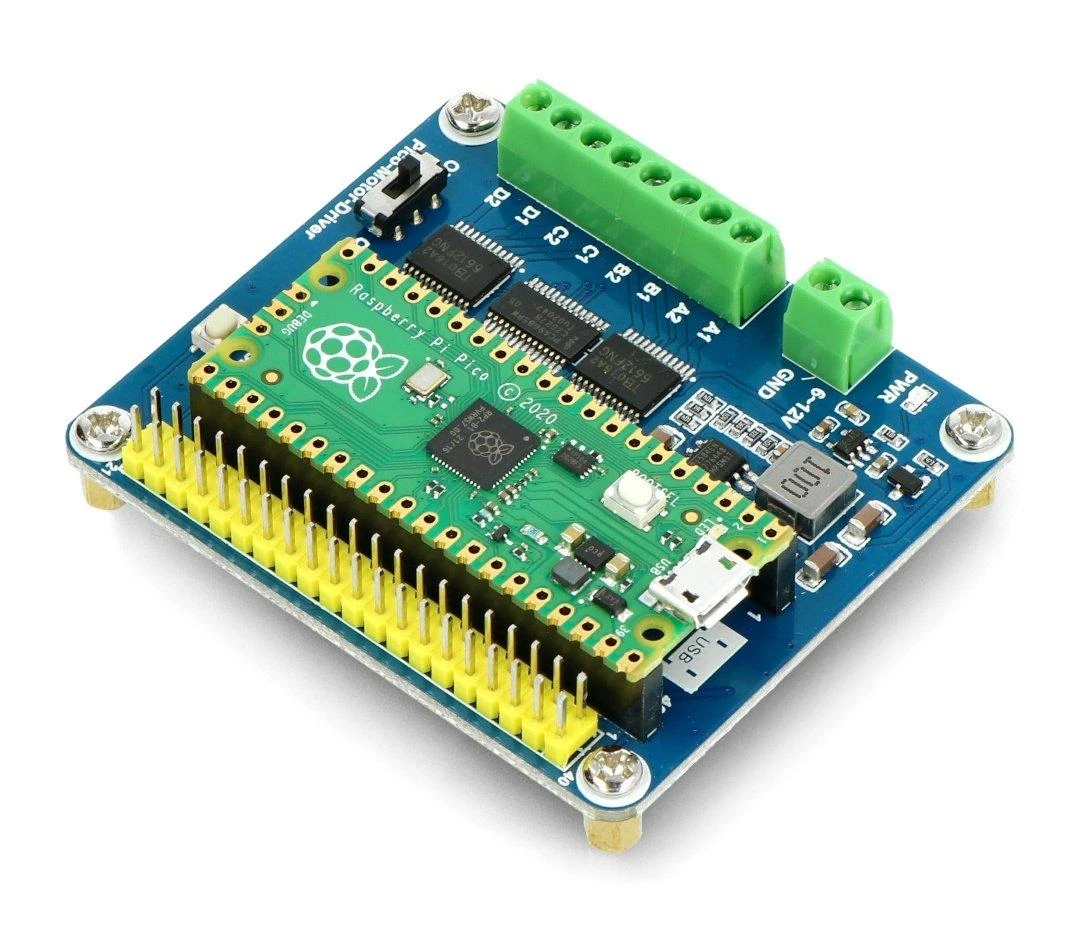

Taip, šis HAT priedėlis yra specialiai sukurtas ir pilnai suderinamas su Raspberry Pi Pico. Jis tiesiogiai užsikiša ant Pico plokštės kištukų, todėl nereikia jokių papildomų laidų. Ryšys vyksta per I2C magistralę, o maitinimui naudojamas integruotas 3,3 V loginio lygio reguliatorius.

2. Kiek variklių galima valdyti su šiuo valdikliu?

Šis keturių kanalų valdiklio modulis gali vienu metu valdyti iki keturis nuolatinės srovės variklius. Valdymui naudojamas TB6612FNG lustas, kuris užtikrina didelį našumą. Kiekvienas kanalas gali reguliuoti variklio greitį ir sukimosi kryptį, o visi varikliai maitinami nuo 6 V iki 12 V įtampos.

3. Kokia įtampa reikalinga pavaroms maitinti?

Nuolatinės srovės pavaroms maitinti reikalinga nuo 6 iki 12 voltų įtampa. Ją galima tiekti per specialų VIN gnybtą, pavyzdžiui, prijungus bateriją. Integruotas 5 V reguliatorius, galintis tiekti iki 3 amperų srovės, užtikrina stabilų maitinimą valdymo grandinei ir varikliams.

4. Kaip valdomas variklių sukimosi greitis?

Variklių greitis reguliuojamas naudojant tikslų 12 bitų PWM signalo generatorių, kurį valdo PCA9685 lustas. Šis impulsų pločio moduliavimo būdas leidžia sklandžiai keisti variklio apsisukimų dažnį. Valdymas vyksta per I2C sąsają, o signalas perduodamas į TB6612FNG variklio valdiklį.

5. Kaip patogiai prijungti laidus prie modulio?

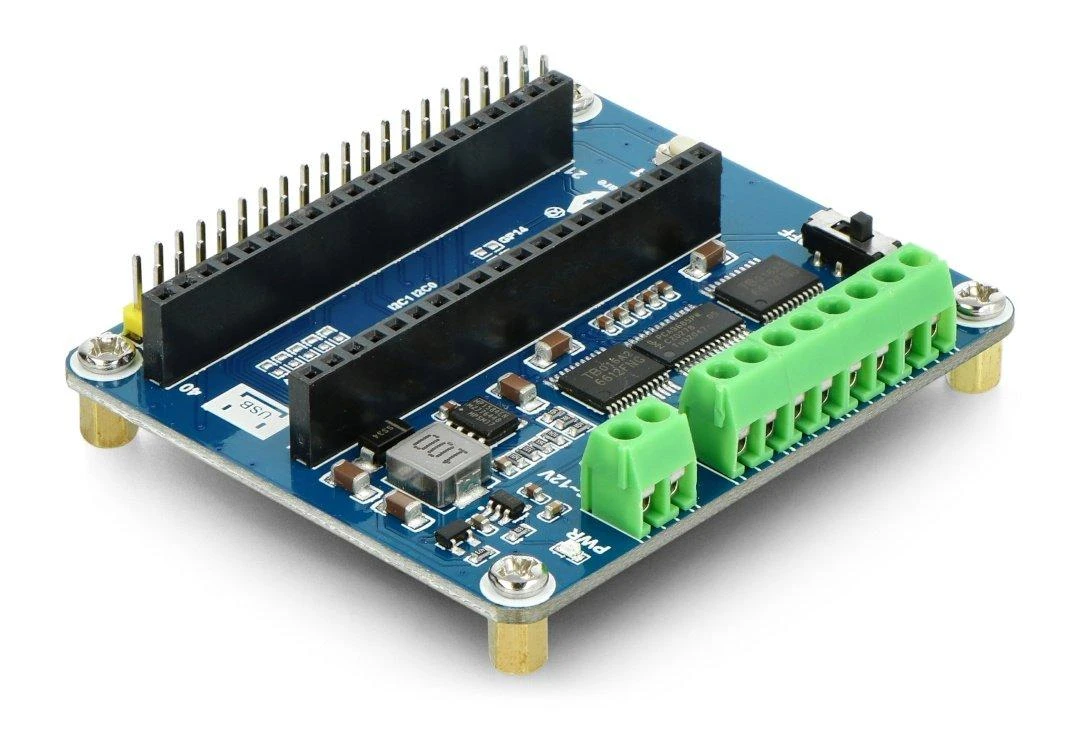

Laisvai montuojamiems laidams prijungti modulyje yra patogios varžtų jungtys. Šios sraigtinės kontaktinės lemputės užtikrina tvirtą ir patikimą sujungimą, neleidžiančią laidams išsilydyti. Toks sprendimas labai palengvina jungimą ir leidžia greitai keisti prijungtus variklius ar maitinimo šaltinį.
